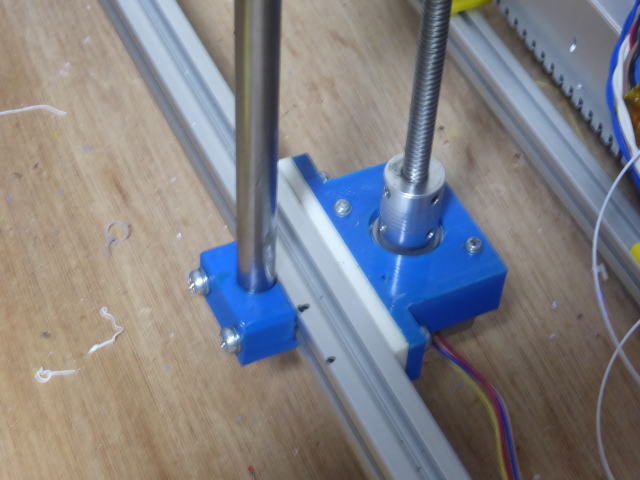

写真はZ軸用のモーターです。 アルミフレームに固定しているので前後方向の位置調整はできますが左右方向の位置調整はスペーサーの厚さを変えるしかなく微調整は難しいです。 |
 |

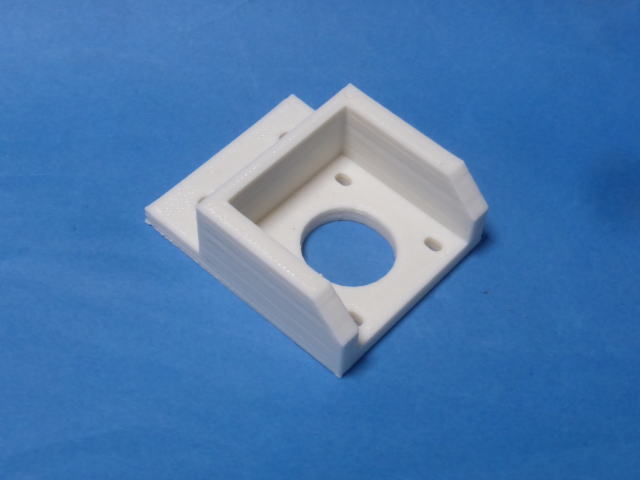

改良のため左のようなブラケットを作りました。 モーターを固定する穴を長孔にしました。 フレームへの固定方法も変えました。 側面ではなく上からネジで固定するように変えました。 |
 |

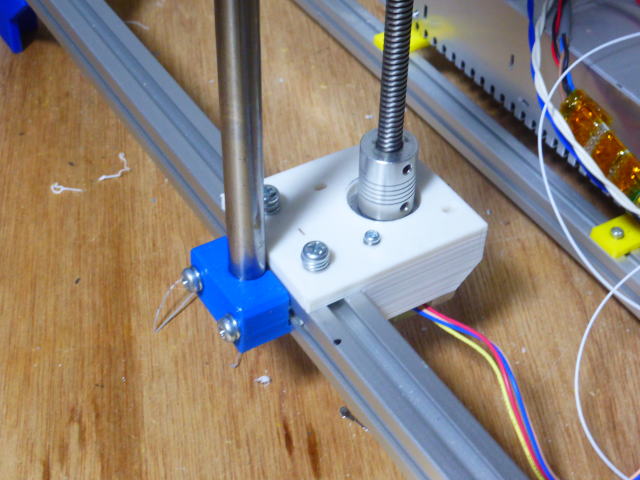

左側に取り付けました。 |
 |

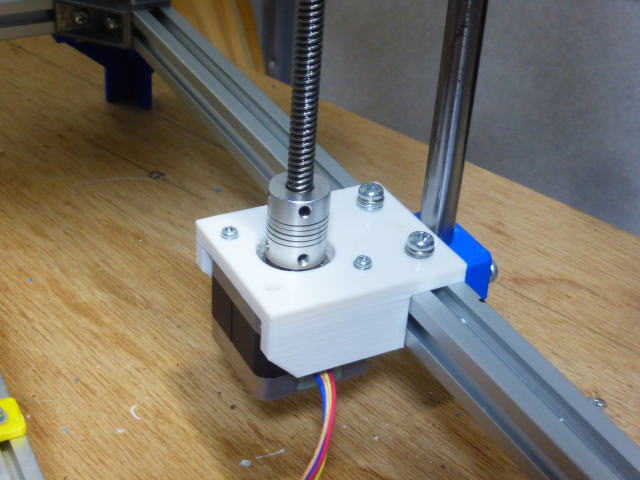

右側にも取り付けました。 これで前後左右を微調整してガイドロッドと送りネジを平行にする事ができるようになりました。 |
 |

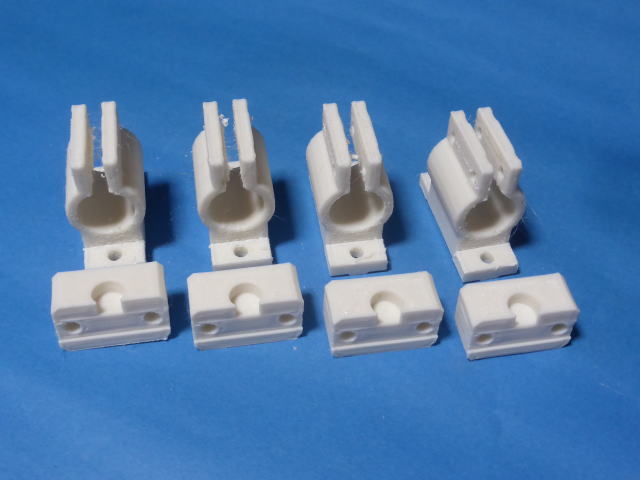

現在、Z軸のリニアシャフトの直径は12mmになっています。 今回10mmに変更します。 小型の3Dプリンター(200x200mm)との共通化が目的です。 樹脂パーツを印刷しました。 上段はリニアブッシュのサポートです。 下段はリニアシャフトのサポートです。 |
 |

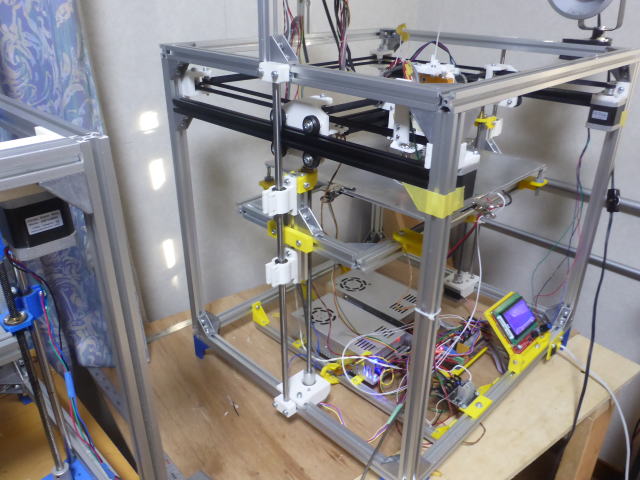

取り付けました。(左側) |
 |

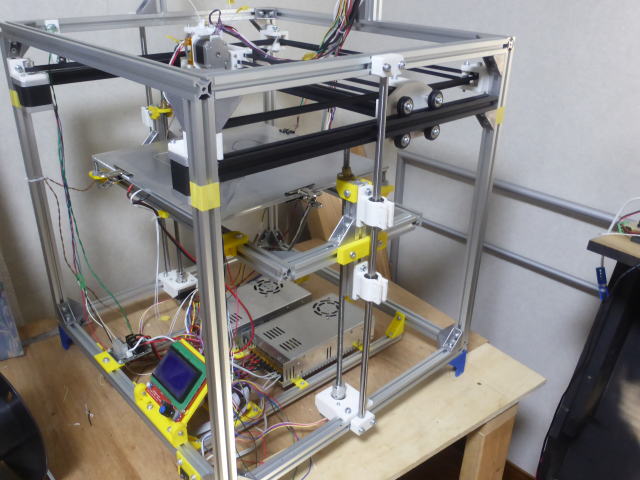

続いて右側も取り付けました。 |
