3D プリンタ 3号機 AF1
印刷テスト
2013年6月11日
 |

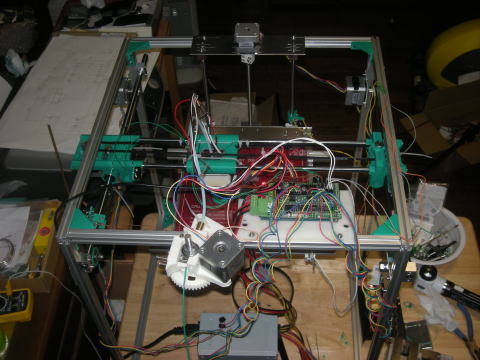

印刷テストを実施するためとりあえず下記のパーツを仮付けしました。 １．ホツトエンド ２．ヒーテッドベッド ３．リミットスイッチ ４．エクストルーダー ５．制御基板と電源 |
 |

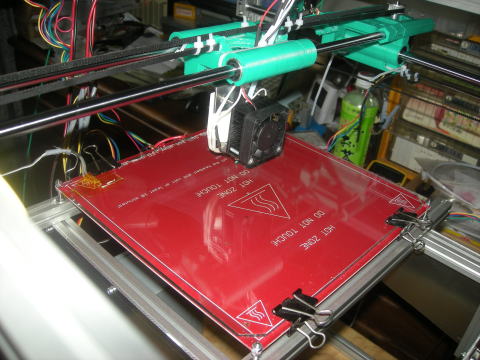

ホットエンドとヒーテッドベッド ホットエンドはatom用を借用 ヒーテッドベッドはOB1.4用を借用 |
 |

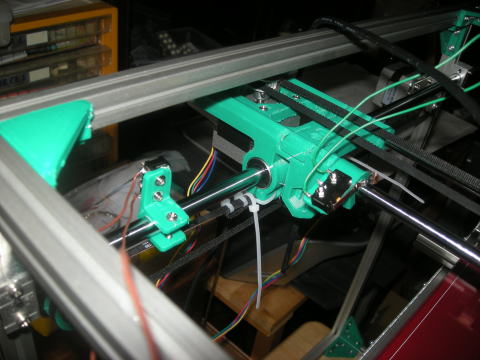

X軸とY軸のリミットスイッチ |
 |

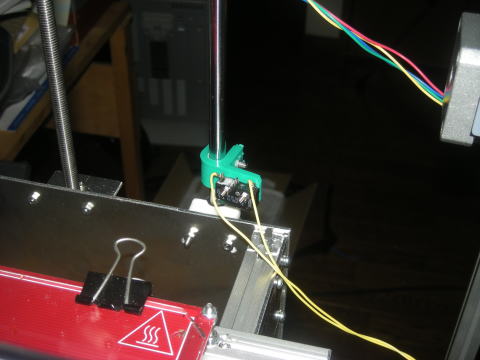

Z軸のリミットスイッチ |
 |

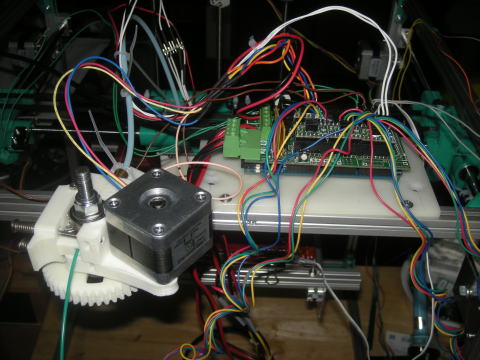

エクストルーダーと制御基板はOB1.4用を借用しています。 ボーデンチューブや線材が短いので長さが許す位置(正面上部)に仮付けです。 この位置は邪魔なので将来はボーデンチューブをや線材を長くして別の位置に取り付けます。 |
 |

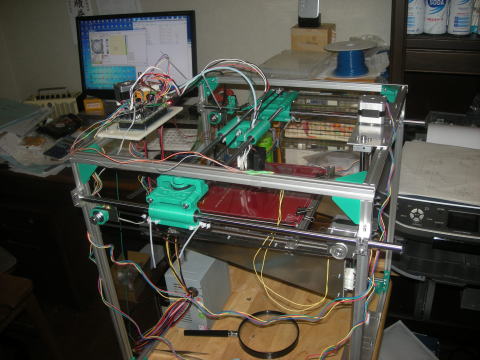

右側面からみた姿です。 必要なパーツは全部取り付け終わったのでファームウエアの調整を済ませてからいよいよ初印刷です。 |

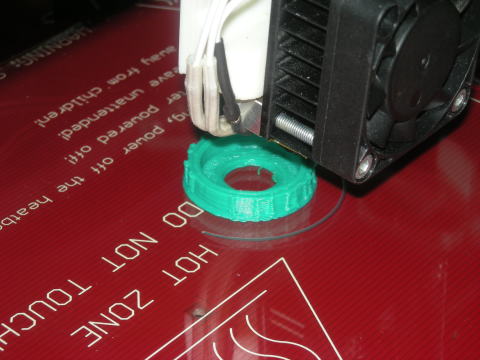

| 印刷始めました。 ホットエンドノズルはX,Y方向に動いています。 atomと違ってベッドはY方向に動きません。 ベッドはZ軸(上下方向)に動きます。 |
|
 |
正常に印刷できています。 |
 |

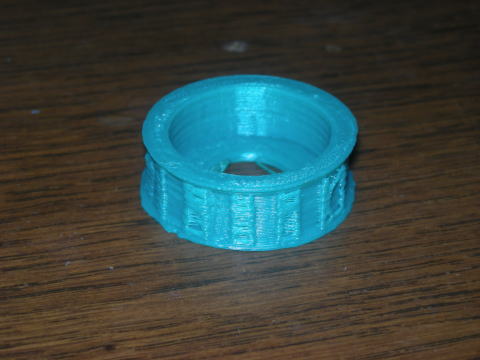

印刷終わりました。 このパーツは608ZZのベアリングに被せてアイドラーとして使うパーツです。 円の形は歪みなくほぼ真円です。 タイミングプーリーの歯のように見えるのはサポート材です。 これは除去するものです。 除去すれば平らな円筒状になります。 うまく印刷できました。 |
