3D プリンタ　3号機 AF1

ベアリングサポート印刷

2013年6月18日〜6月21日

　　　

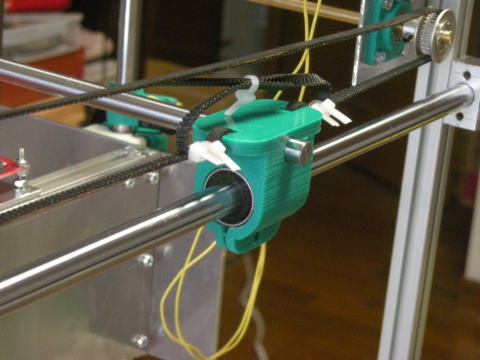

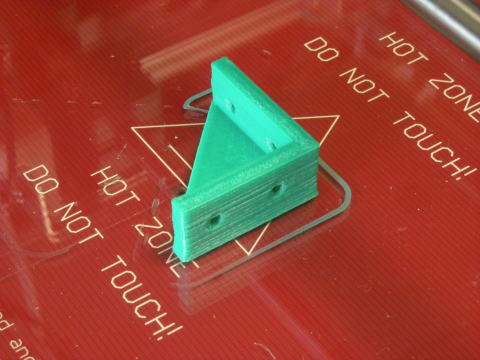

	Y軸用のベアリングサポートを3D印刷で作りました。 stlファイルは知り合いの人に作成していただきました。 シンプルでスッキリしました。
	このパーツのおかげでX-Motorのような大型の3Dパーツは必要なくなりました。

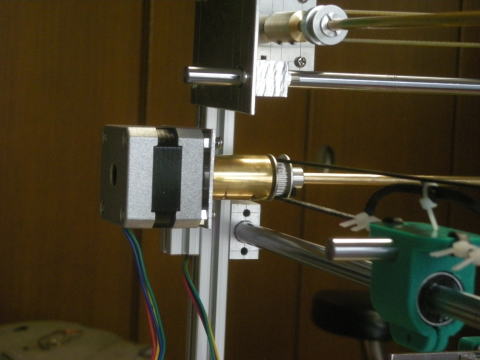

	Y軸のモーターもガイドシャフトの上に移動すると同時に通し軸を使って1台にしました。 写真はモーター側です。

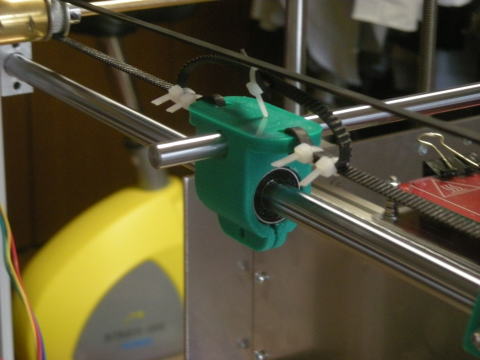

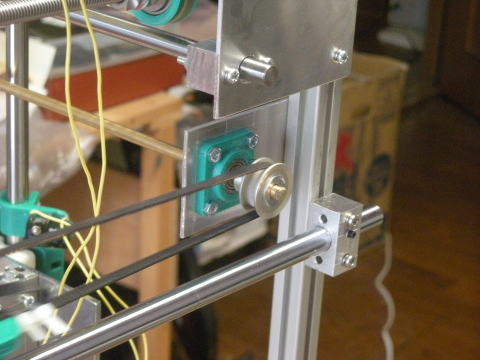

	こちらはモーターの反対側です。 1本の通し軸にする事でY軸用のモーターは1台になりました。

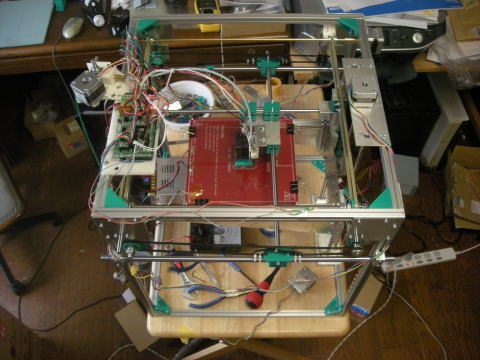

	右側の上から見た全体像です。
	印刷テストをしました。(動画) XYキャリーの動きがよく分かるように機械の右側の上からみています。

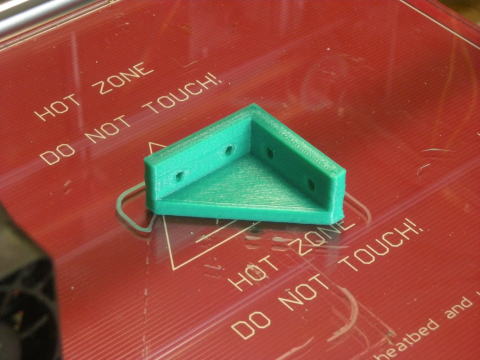

	うまく印刷できました。

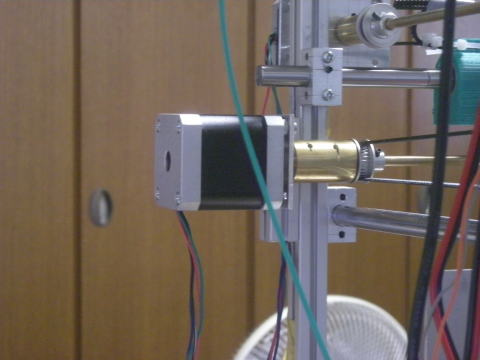

	稼動音がうるさくて気になっていました。 OB1.4の時はこんなにうるさくなかったです。 atomよりもむしろ静かなくらいでした。 OB1.4とどこが違うかというと構造が違いますがY軸はそれほど変わっていません。 ためしにXYのステッピングモーターをOB1.4で使っていたものに変えてみました。 左の写真は変更後のモーターです。
	驚きです。 あのうるさかったのがうそのように静かになりました。 こんなに変わるとは思いませんでした。 左の動画は同じオブジェクトを印刷しているところです。 違いがはっきり分かると重います。 値段が1000円から1600円と高くなりますがケチったのが間違いでした。 安物はやはりだめなところがあるんですね。 1600円のモーターを2台買おうと思います。

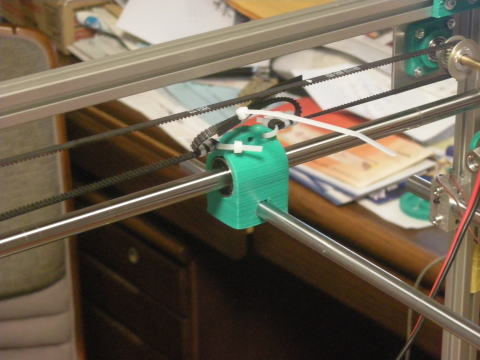

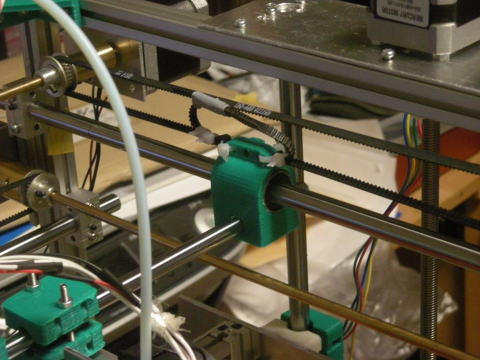

	X軸のガイドシャフトはφ8だったのですがφ10に交換しました。 そしてベアリングサポートも印刷パーツに交換しました。 このパーツのstlファイルも知り合いの人に作ってもらいました。
