自作CNCフライス盤

2012年11月24日完成

金属や木材を自由な形に切削できるフライス盤を作りました。
X、Y、Zの3軸をコンピューターで制御します。
これを作り始めた事がきっかけで趣味としての旋盤やフライス盤を使った工作を始めました。

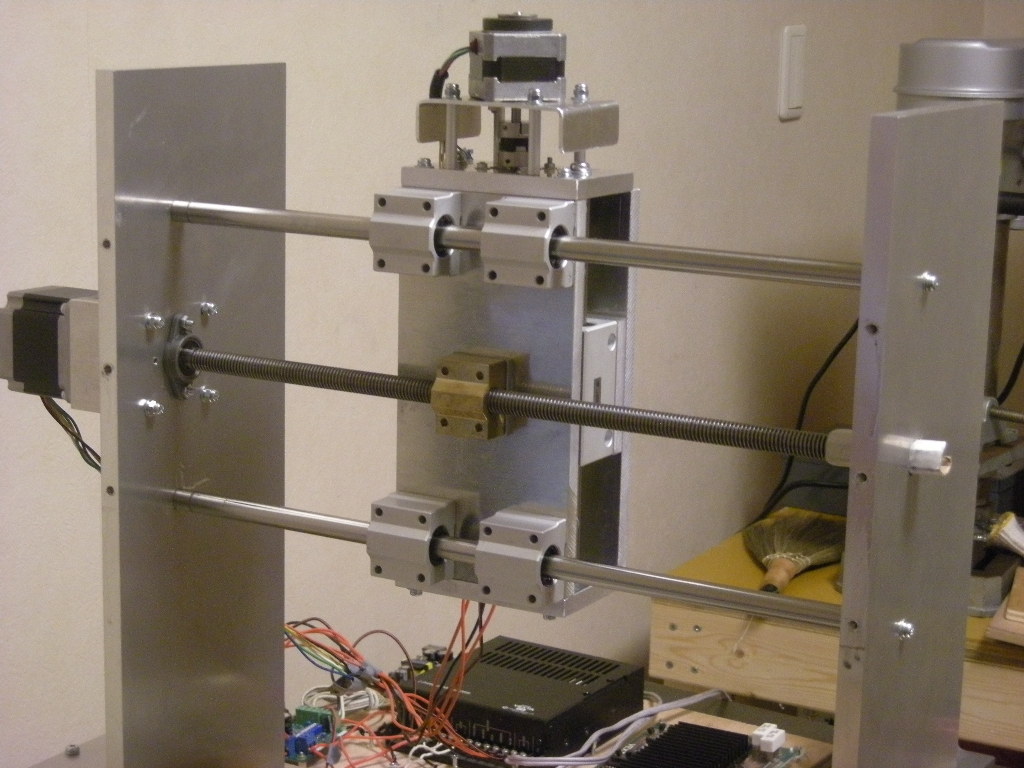

X軸スライド機構
(裏側から見ています)
φ12 スライドシャフト L=400mm
12mm台形ねじ L=400mm
可動距離 300mm
Y軸のスライド機構
(加工テーブルを裏返して見ています)
全軸支持型スライドシャフト L=500mm
ボールねじ L=560mm
可動距離 350mm

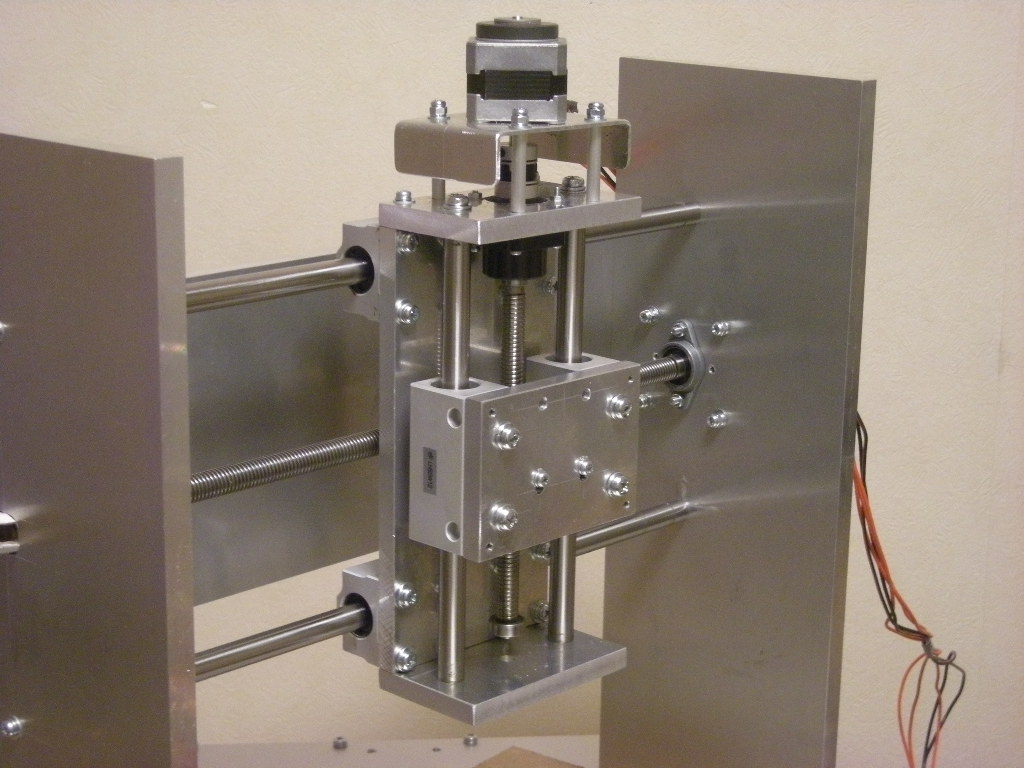

Z軸スライド機構
φ12 スライドシャフト L=200mm
ボールねじ L=160mm
可動距離 110mm
        無負荷動作テスト1(動画)
加工テーブルは最初はアルミフレームを使ったのですが強度が弱いと思われたので後に厚さ12mmのアルミ板に変えました。
        無負荷動作テスト2(動画)
刃物の代わりにペンを付けて円を描いてみました。
きれいな円が描けました。

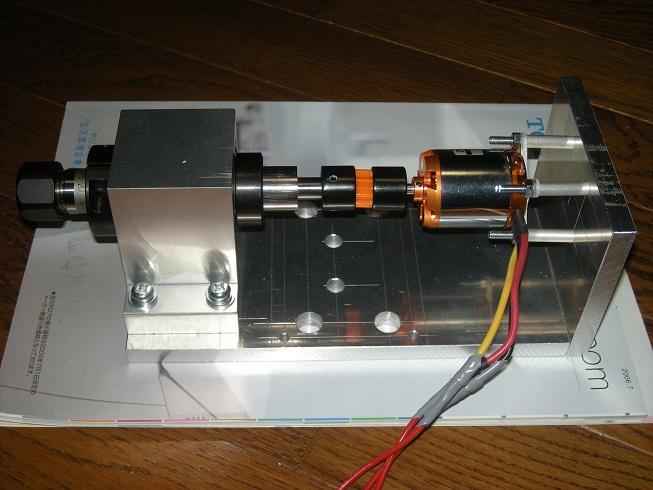

本体が完成したので今度はスピンドルを作りました。
ラジコン用ブラシレスモーターを利用しています。
刃物のコレットサイズはφ6です。

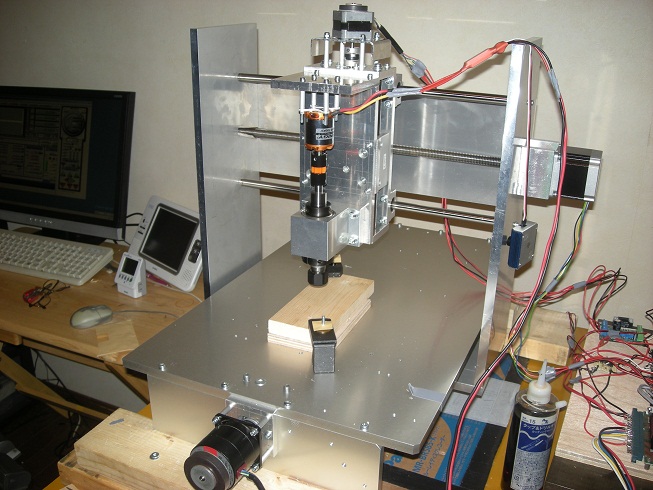

全体像

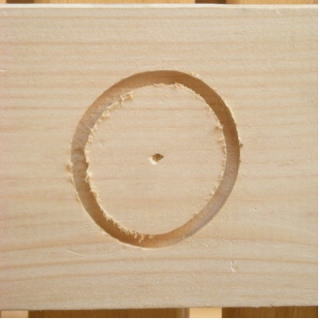

    初切削テスト1(動画)
なぜか歪んだ円になってしまいました。

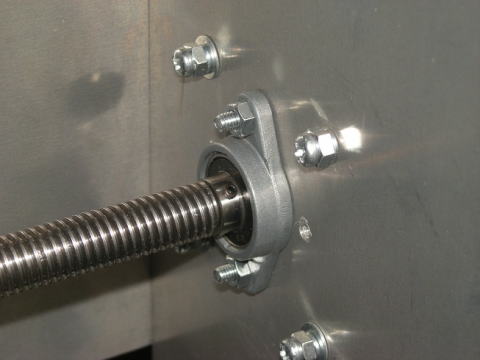

原因はこの部分(X軸)のガタ(遊び)でした。

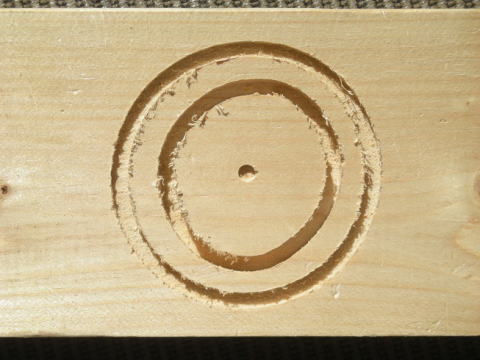

    ガタを手直しして2回目の切削テスト(動画)
今度はきれいな円になりました。
(外側の円)
    アルミ切削テスト1(動画)
    アルミ切削テスト2(動画)
刃物をゆっくり動かせばアルミも削れる事が確認できました。
