アダプタープレート2

2013年2月23日

　　　

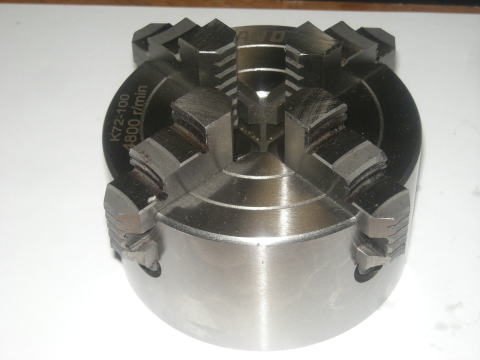

	これは旋盤用の4爪チャックです。

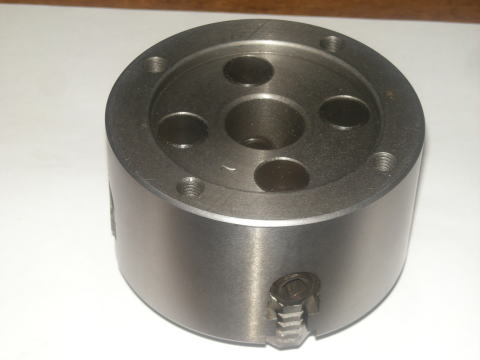

	裏側には取付け用のタップ穴が4箇所空いています。

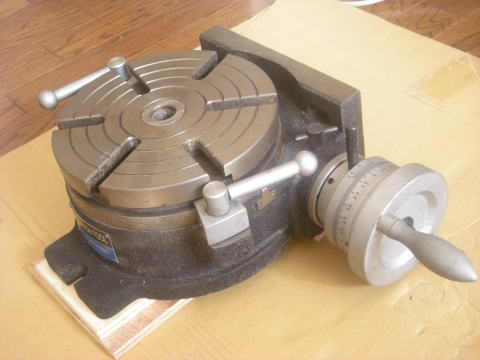

	このロータリーテーブルの上に載せて固定するためのアダプタープレートを作りました。 3爪チャックにも使えるよう、3爪、4爪兼用とします。

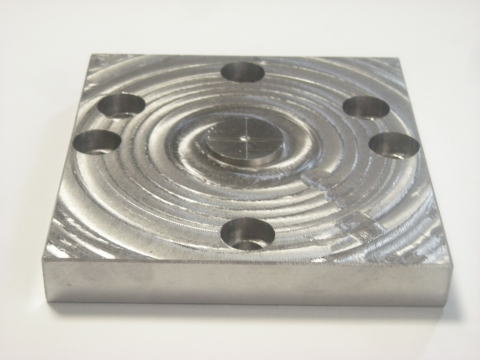

	完成したアダプタープレートです。 材料は100×100×16mmのSS400です。 ロータリーテーブルのセンターに取り付けるため、中央には穴にはまるよう凸の加工をしました。 凸の高さは2.5mmです。 ロータリーテーブルに載せてフライス盤で切削しました。 切削した面が凸凹に見えますが光の反射のせいです。 実際にはほぼ平らです。

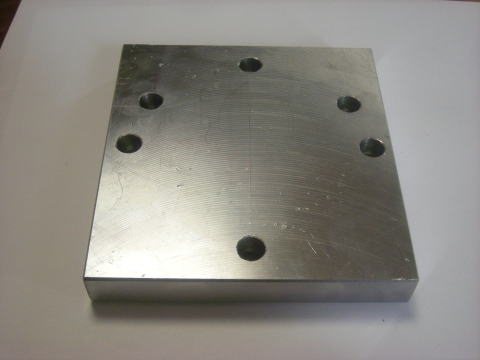

	裏側のチャック用のインロー加工は省略しました。 4爪チャック自体が独立型なのでセンター出しは材料を固定して爪の位置で調整します。

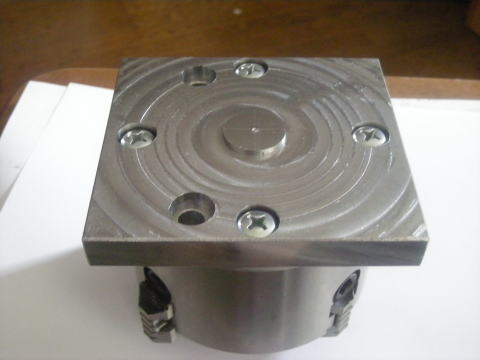

	このようにチャックに固定します。 ボルトの頭を沈めるための沈め穴加工をしています。 使っていない2つの穴は3爪チャック用の穴です。 3爪チャックを取付ける時は３個のネジで固定します。 向かって右側の穴は3爪チャックと共用します。 3爪チャックを取付ける事はないと思いますがついでなので明けておきました。

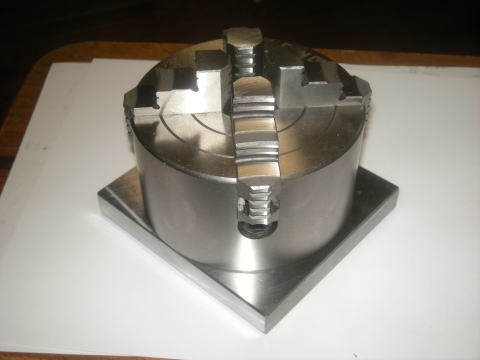

	ひっくり返しました。 四角のコーナーがチャックの外に出ているのでこの部分をクランプする部分として利用します。

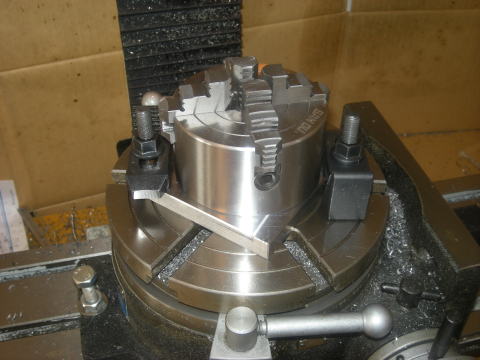

	ロータリーテーブルに固定して見ました。 これで円柱上の材料をロータリーテーブルに載せてフライス盤で加工できるようになりました。
