チップソーホルダー
2012年12月28日完成
 |

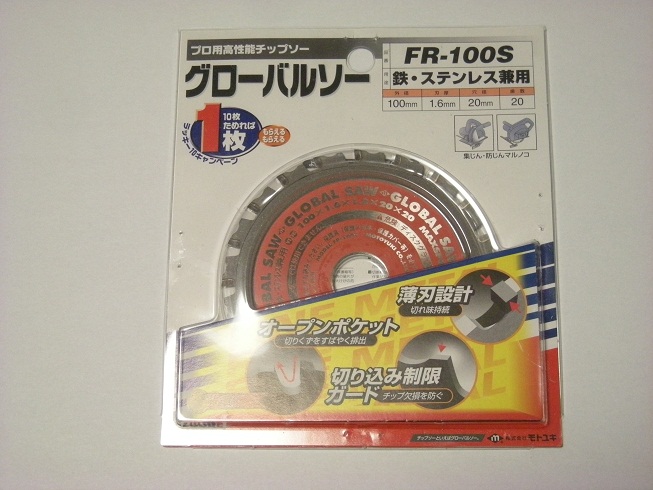

このチップソーをフライス盤や旋盤に取り付けるためのホルダーを作ります。 |
 |

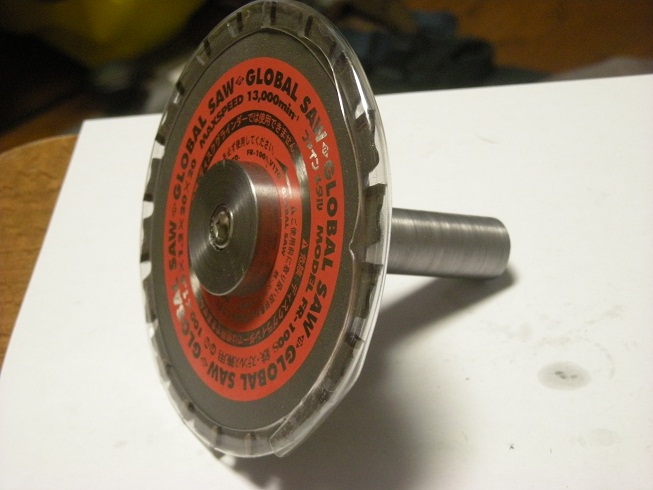

完成後。
|
 |

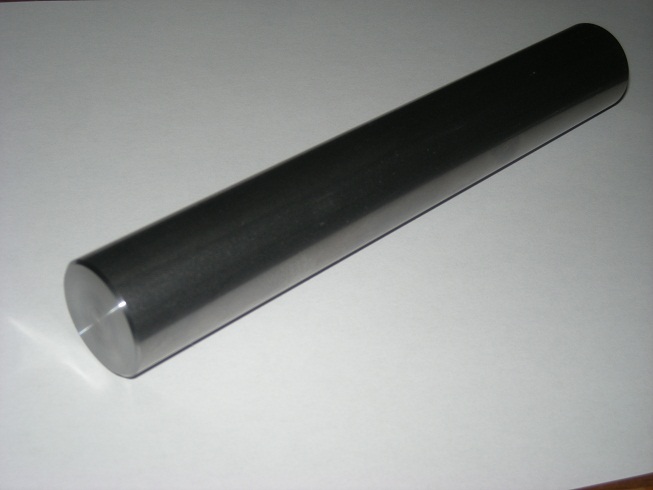

材料はSS400 φ30の丸棒 長さ200mmです。
ミスミから280円で購入しました。
|
 |

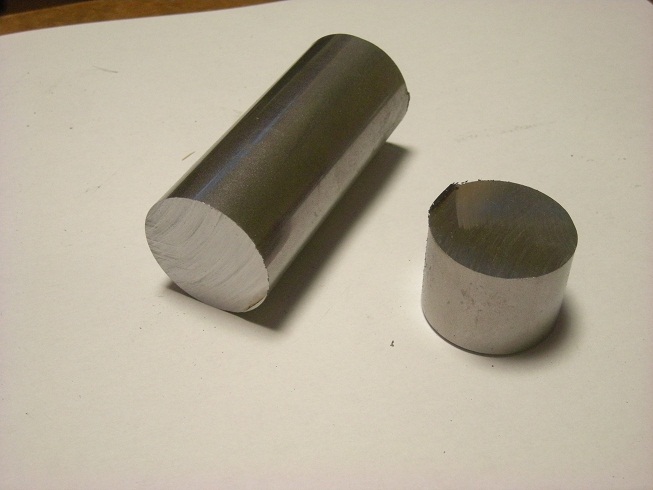

まず70mmと20mmに切断。 |
 |

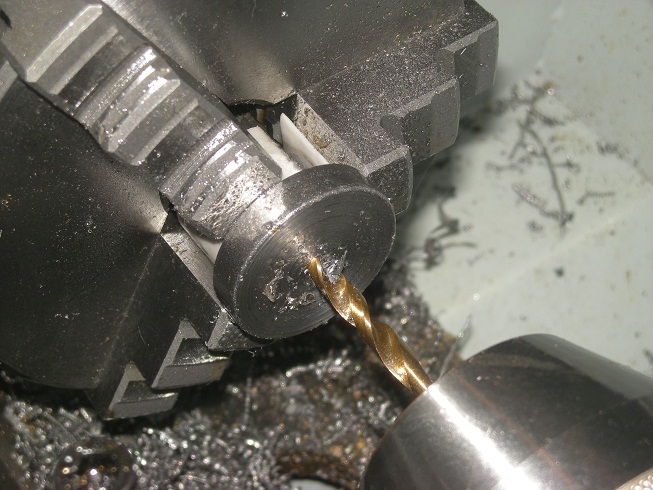

押さえ板の切削。 |
 |

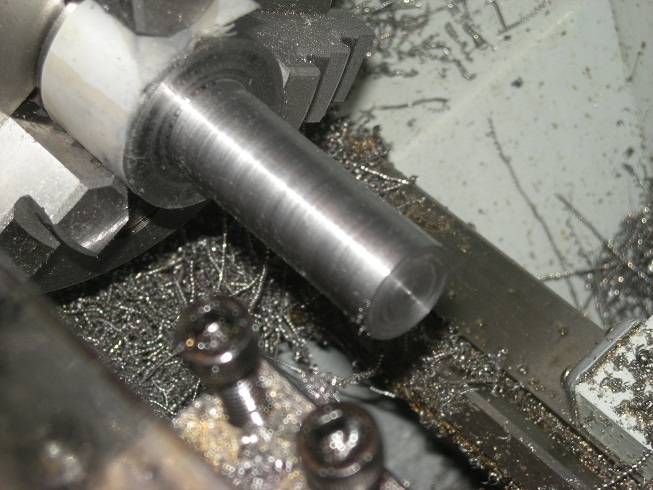

本体のシャンク部切削。
φ16まで削りました。
|
 |

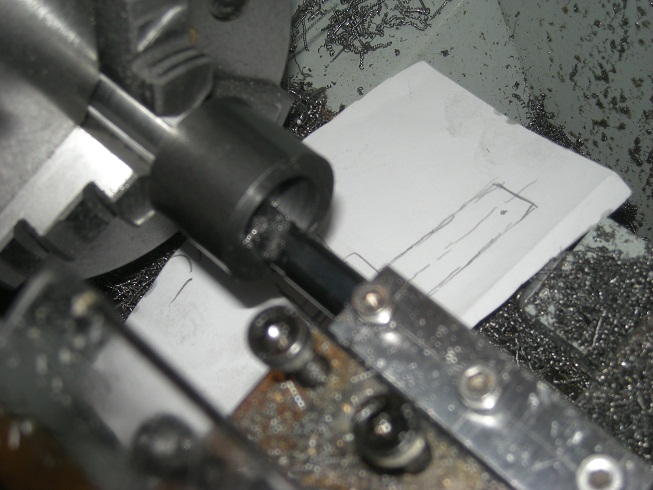

ボーリングバイトで内径切削。
内径φ20 深さ10mmです。
|
 |

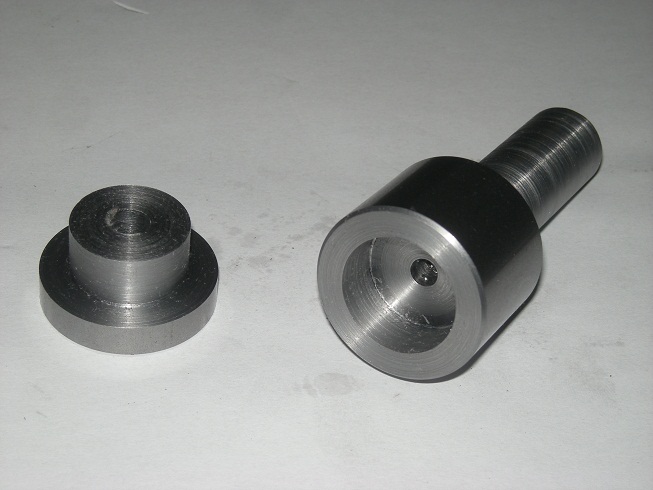

ほぼ形ができました。 |
 |

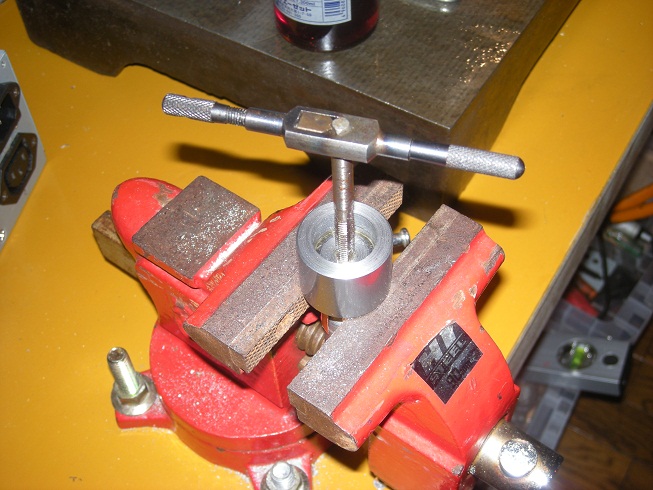

残りはM6のタップ立て。 |
 |

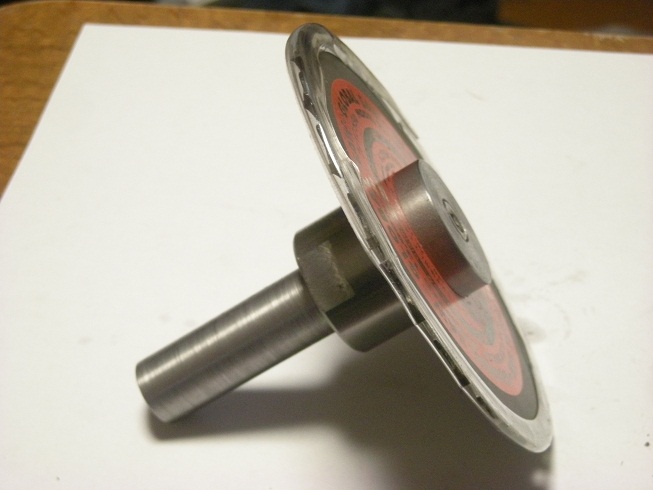

完成しました。 |
 |
実際に使って見ました。 切断する材質はSS400です。 断面は幅60mm、厚さ42mmです。 よく切れています。 |
| 切断中の動画です。 | |
 |

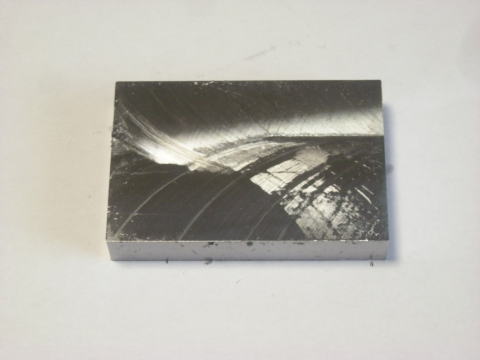

切断面はこんな感じです。 きれいに切れました。 |
