ステッピングモーター無負荷テスト
2013年3月5日
ステッピングモーターの比較のため無負荷で回してみました。

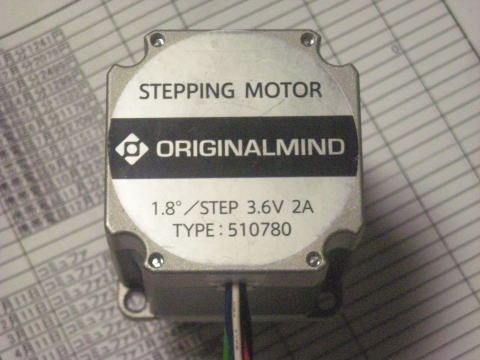

 | モーターA オリジナルマインド製 510780 1.8deg/step 3.6V 2A |
 |

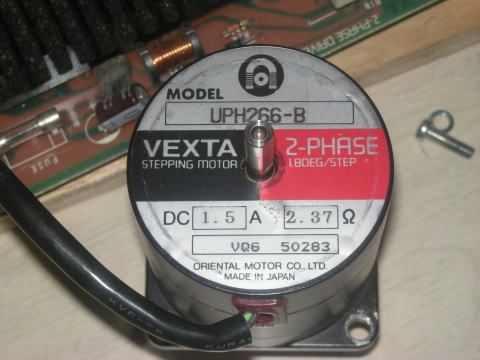

モーターB オリエンタルモーター製 UPH266-B 1.8deg/step 1.5A |
 |

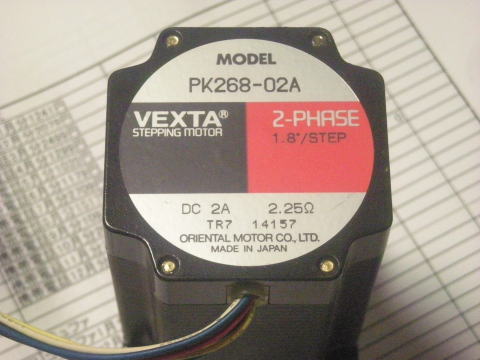

モーターC オリエンタルモーター製 PK268-02A 1.8deg/step 2A |
| モーターA無負荷運転 Mach3設定 100pulse/mm(送りねじピッチ2mm) 1800mm/min 1分当たりのパルス数 180000pulse/mim 計算上の回転数(200pulse/rev) 900rpm |
|
| モーターB無負荷運転 Mach3設定 100pulse/mm(送りねじピッチ2mm) 14000mm/min 1分当たりのパルス数 1400000pulse/mim 計算上の回転数(200pulse/rev) 7000rpm 回り過ぎです。 何かの間違いかなあ。 |
|
| 再テストしてみたら下記のようになりました。 モーターB無負荷運転 Mach3設定 100pulse/mm(送りねじピッチ2mm) 1600mm/min 1分当たりのパルス数 160000pulse/mim 計算上の回転数(200pulse/rev) 800rpm 普通のデータになりました。 何か間違えていたのでしょう。 |
|
| モーターC無負荷運転 Mach3設定 100pulse/mm(送りねじピッチ2mm) 1300mm/min 1分当たりのパルス数 130000pulse/mim 計算上の回転数(200pulse/rev) 650rpm |
