ボールネジ No.1.

2013年3月9日

　　　

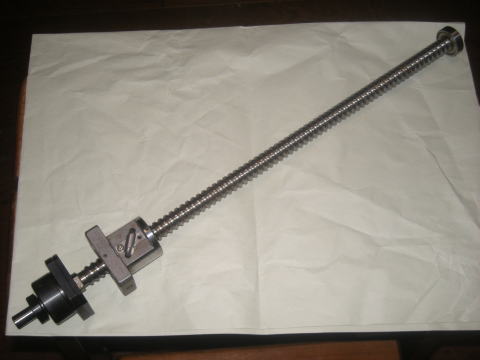

3月8日にオークションでボールネジを買いました。

ネジ外径・・・14mm
ネジピッチ・・・5mm
全長・・・・・・430mm
ネジ長さ・・・360mm
ナット長さ・・・40mm
ストローク・・・320mm

ボールネジというのは新品だと値段がすごく高いです。おそらくこのサイズだと2万円はすると思います。
新品はとても手が出ませんが中古なので安く(送料込みで5000円)買えました。
少々汚れていますが機能には問題なしです。
ネジの山に割れ目がないので転造ではなく機械加工品と思われます。
機械加工品は転造品より高精度で値段も2倍位に跳ね上ります。
見たところ痛みはなくスムーズに回ります。
ナットを持ってぶら下げるとネジが自分で回って下に下降して行きます。
ボールネジならではの現象です。
台形ネジではそうは行きません。
ナットだけを持って縦にすると自重で回転して下降します。

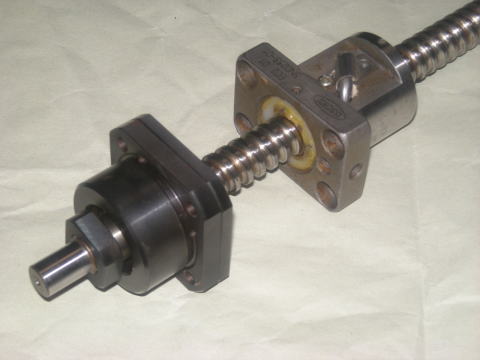

サポートユニットも付いていました。
バックラッシュを小さくするには必需品です。
このサポートユニットも値段が高いです。

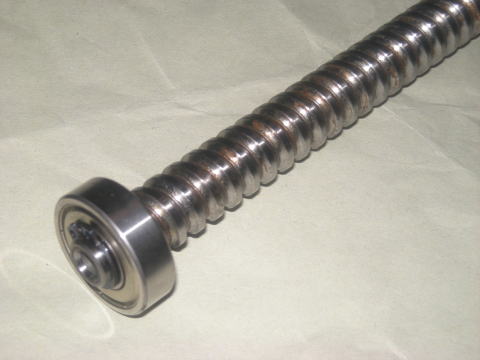

支持側にはベアリングが付いています。
ベアリングのサポートは付いてなかったです。

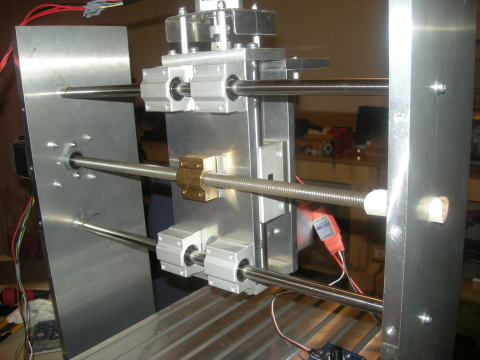

X軸に使っている台形ネジをボールネジに交換するために買いました。
現在ナットは真鋳製です。
この部分にバックラッシュがありました。

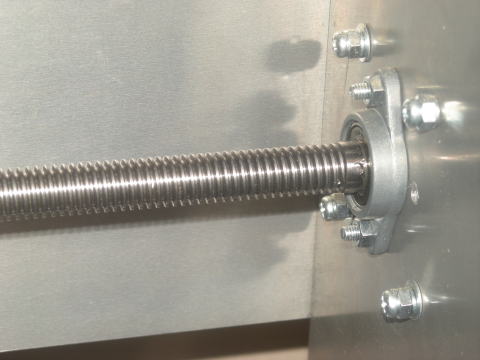

軸受けも貧弱です。
この軸受けでは力を支え切れません。ベアリングは普通の深溝玉軸受け1個なのでこの部分にもバックラッシュがありました。
この台形ネジのピッチは2mmです。
交換予定のボールネジのピッチは5mmです。
2.5倍の速度アップも期待できます。
