RepRap 3Dプリンタ atom 制御基板
パーツ入荷
2013年4月1日〜2013年4月9日
 |

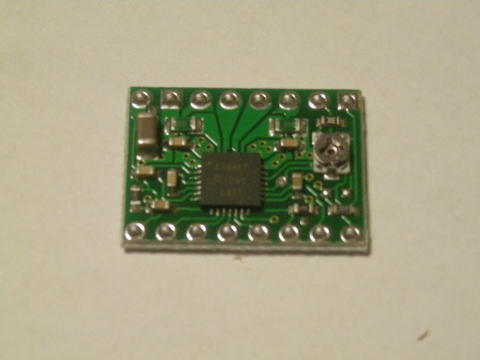

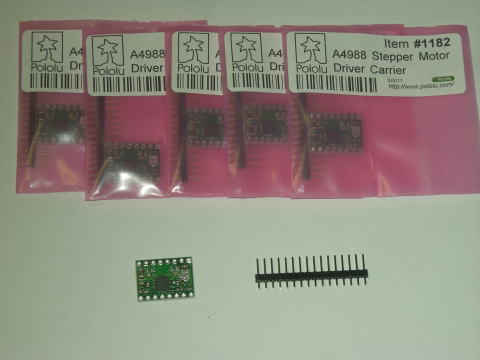

4月1日 A4988ステッピングモータードライバが届きました。 3月25日に注文して7日目に届きました。 速かったです。 モーターの数に予備を1個加えて6個買いました。 実はZ軸のモーターは2台に対して1つのドライバで駆動するので4個+1個=5個でよかったんです。 予備が2個になってしまいました。 7.95ドル×6+(送料)14.95ドル=62.65ドル 1ドル100円として6265円です。 日本のショップで買っても１個1200円しますから送料込みで比較しても高くありません。 |
 |
大きさは15×20mmでとても小さいです。 乗っているICは5×5mmです。 放熱器をつける必要があるようですがこの小さいICに放熱器をつけるのは難しいです。 入荷待ちのパーツは下記の通り。 ・RAMPS(注文済み) ・プラスチックパーツ(注文済み) ・ホットエンドキット(未注文) ・ホッブドスタッド(未注文) |
 |

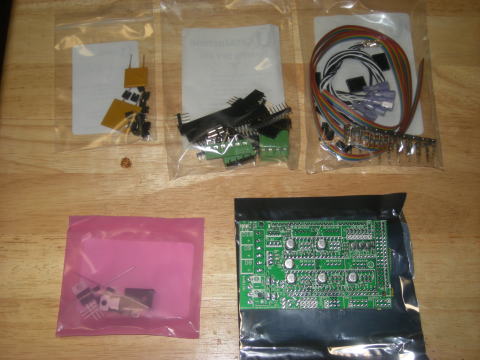

4月5日 RAMPSのキットが届きました。 袋に入っている部品は自分で半田付けする必要があります。 |
 |

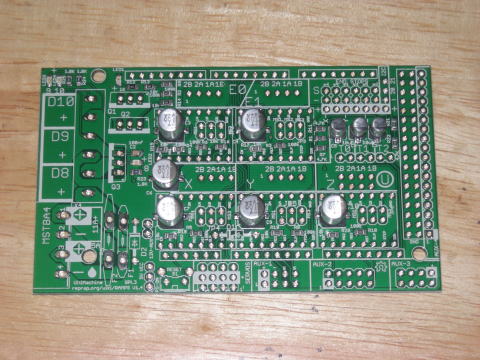

チップ部品は実装済みの基板です。 RAMPSキット・・・・・・７３．０９ドル(送料込み) |
| 組立中の動画(私ではなく他の人の動画です。) | |
 |

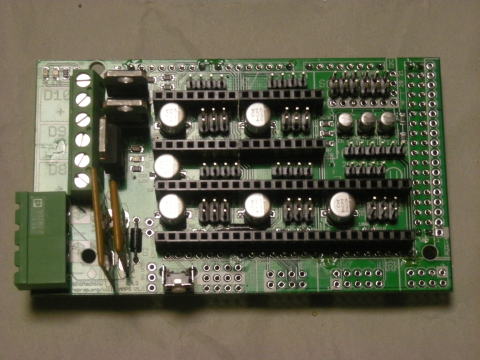

4月6日 袋に入っていた部品を半田付けしてRAMPSが完成しました。 |
 |

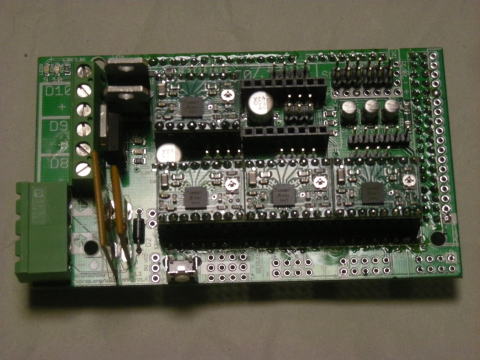

PololuのA4988を取付けました。 |
 |

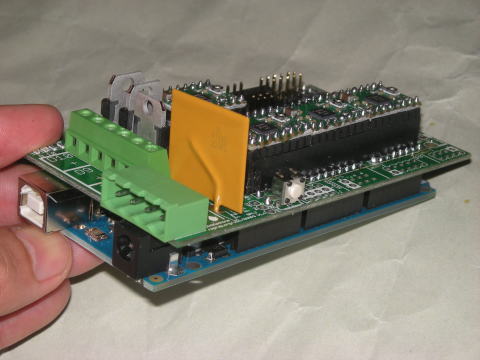

Arduino MEGAと合体して見ました。 これでコントロール基板は完成です。 |
 |

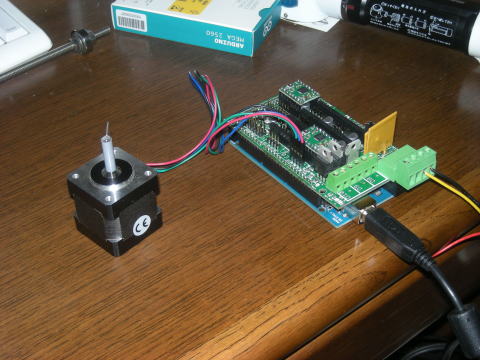

4月9日 Arduino MEGAにSprinterというファームウエアを書き込みました。 Arduinoは以前に触った事があったのでプログラムの書き込みはすんなり完了しました。 ステッピングモーターをエクストルーダー1の出力ポートに繋いで動作テストをして見ます。 |
 |

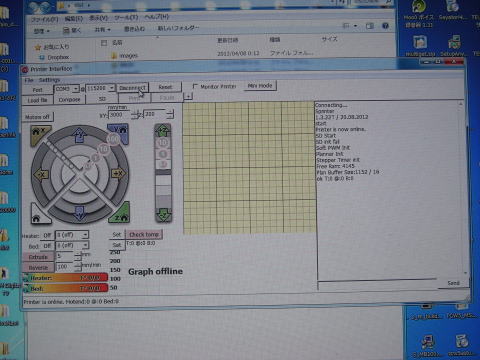

パソコン側のソフトはPrintrunを使いました。 |
 |

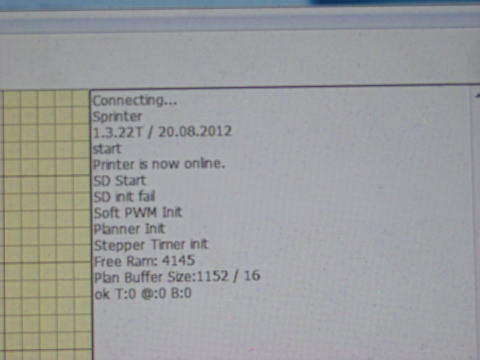

Connectをクリックした直後のメッセージです。 Connectに成功しました。 |
| ExtruderやReverseをクリックしたら回りました。 一応動作しているようです。 ただし、気になる点が2つ、 １．何も操作していない状態でステッピングモーターがコンコンコンと音がしてわずかに動いています。 ちなみにZポートでも同じでした。 ２．A4988が直ぐに熱くなります。 放熱板がついていないせいもあるかと思いますが無負荷の状態にしては熱くなるのが早過ぎるように思います。 |
