改良型CoreXY 3Dプリンター

部品の情報

CoreXY 3Dプリンターを自作するのに必要な部品の情報です。
販売サイトへリンクできます。

本プリンター用印刷パーツを入手したい方はメールでお知らせください。
5000円でお譲りします。
メール作成送信はトップページにあります。

2018年7月15日

現在の訪問者数

ページビュー数

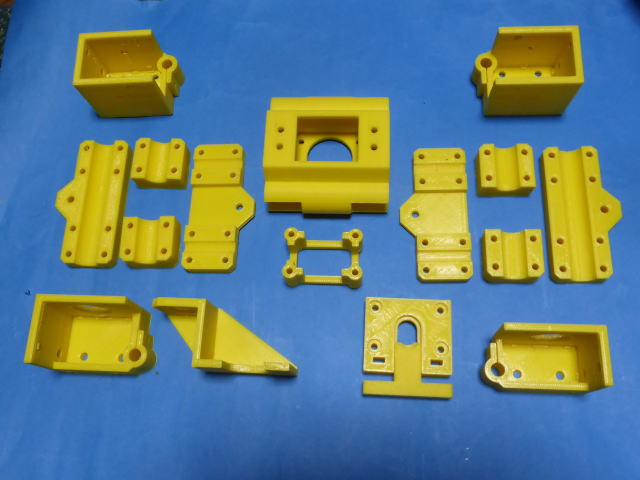

	X軸とY軸関連のパーツです。・アイドラーブラケット・Y軸ベアリングホルダー・X軸ベアリングホルダー・スペーサー・Y軸モーターマウント・近接スイッチブラケット　・ホットエンドクランプ

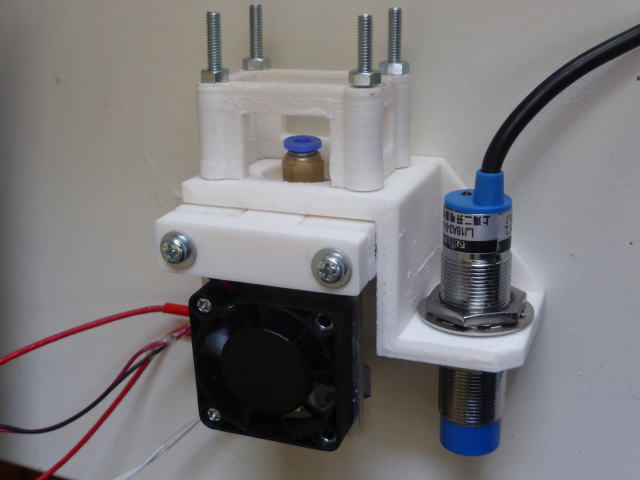

	ホットエンド部分を組み立てた様子

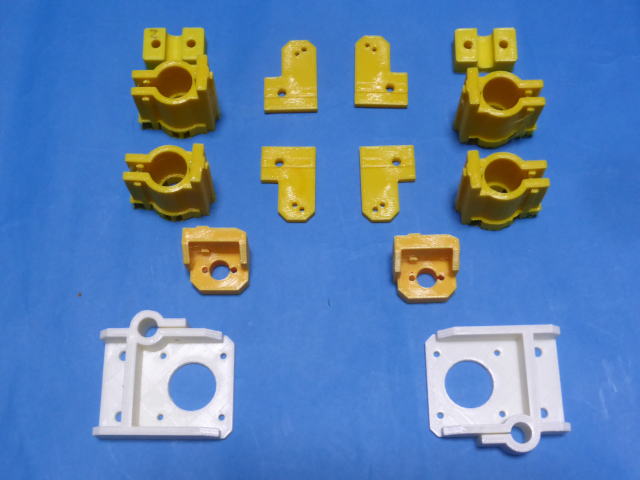

	Z軸関連のパーツです。・Z軸シャフトサポート・Z軸ベアリングホルダー・ヒートベッドブラケット・Z軸ナットホルダー・Z軸モーターマウント

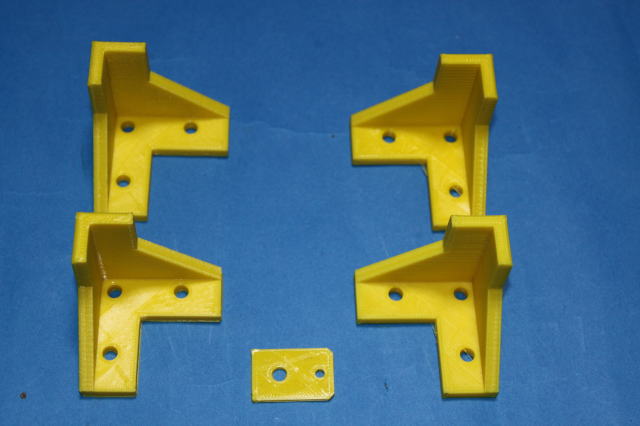

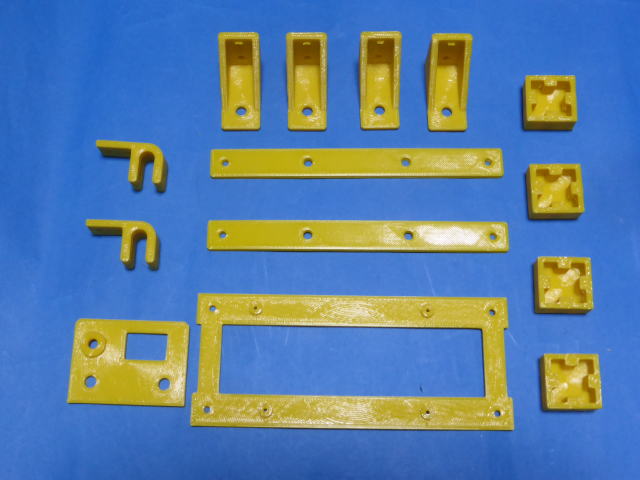

	その他のパーツです。・フレームブラケット・エンドストップブラケット・電源ブラケット・電源スイッチパネル・CPUブラケット・シューズ

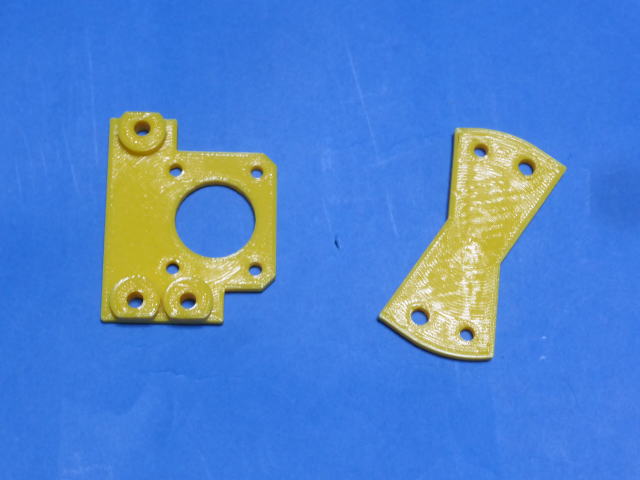

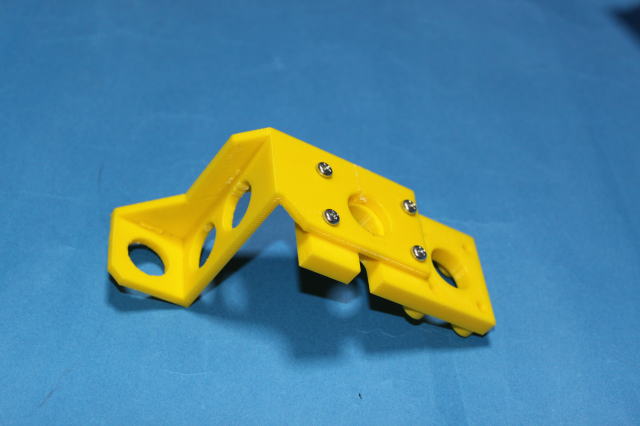

	エクストルーダーブラケットです。 2種類のエクストルーダーに対応します。
	アルミフレームの下に取り付ける足です。高さは50mmです。
	エクストルーダー一体型のホットエンド用ブラケットです。

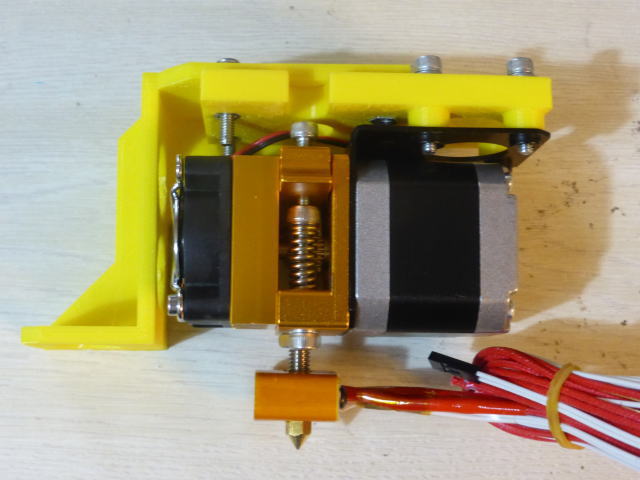

	エクストルーター一体型ホットエンドを取り付けた様子

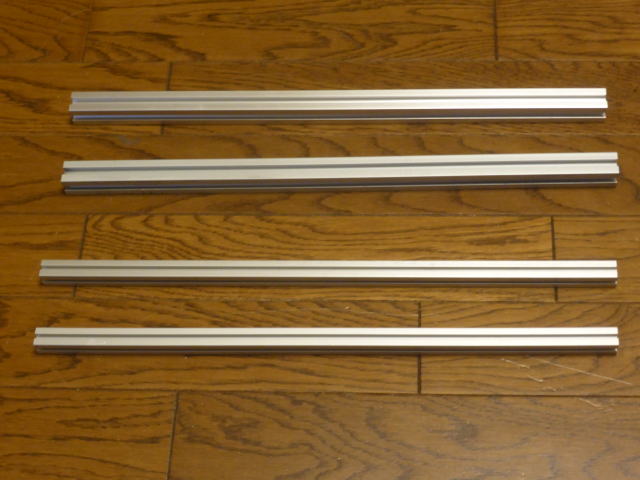

	アルミフレーム 20X20mmアルミフレーム本体横方向用・・・443mm　4本本体奥行方向用・・・400mm　4本本体高さ方向用・・・460mm　4本ヒートベッド横方向用・・・360mm 2本ヒートベッド奥行方向用・・・100mm　2本ヒートベッド縦方向用・・・130mm　2本エクストルーダー用・・・130mm　1本 15X15mmアルミフレーム電源と制御基板用・・・400mm　2本型式と価格(ミスミ) 20X20mmアルミフレーム・・・NFS5-2020-2000　2m物1本907円 15X15mmアルミフレーム・・・KHFS3-1515-2000　2m物1本727円

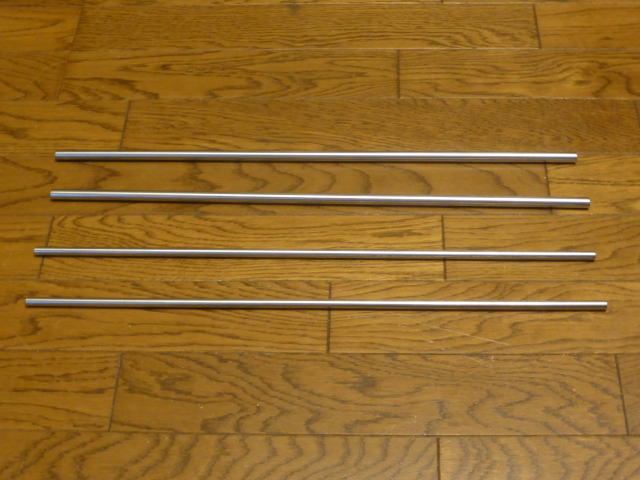

	リニアシャフトサイズと本数 X軸用・・・φ8X370mm　2本 Y軸用・・・φ8X400mm　2本 Z軸用・・・φ10X460mm　2本型式と価格(ミスミ) φ8X370mm・・・PSFG8-370(1本735円) φ8X400mm・・・PSFG8-400(1本735円) φ10X460mm・・・PSFG10-460(1本1134円)

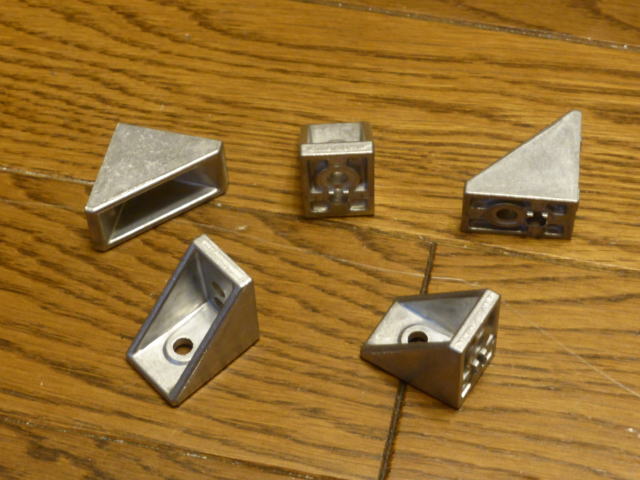

	コーナー゜ジョイント M5用のネジ穴が開いています。使用数・・・27個型式と価格(ミスミ) HBLFSN5・・・1個68円

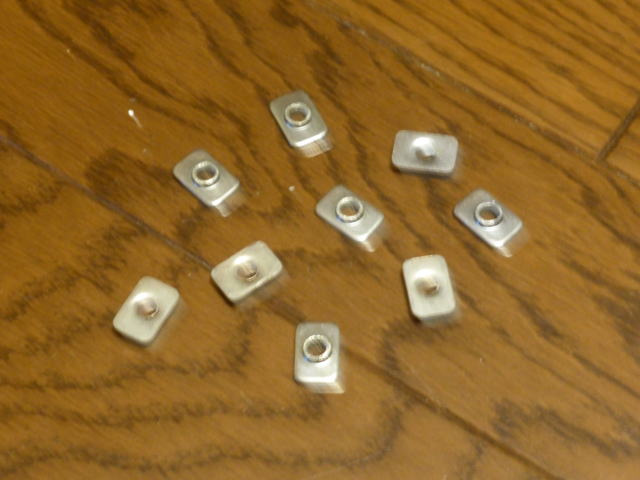

	角ナット 20X20mmのアルミフレーム用の角ナットです。 M5のタップ穴が付いています。型式と価格(ミスミ) HNKK5-5・・・1512円(100個) 1袋に100個入っていて1512円です。

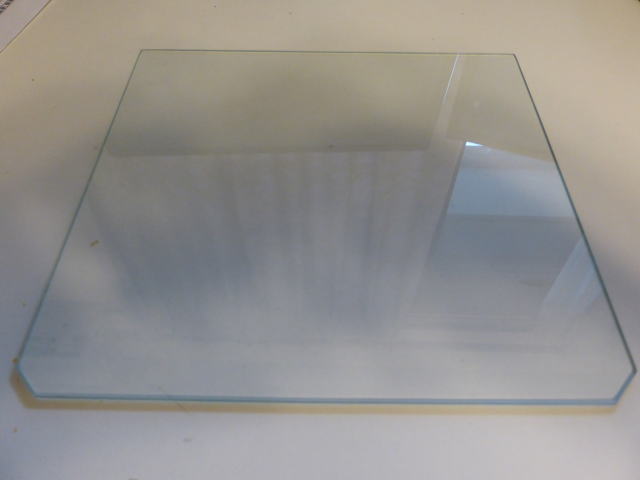

	ヒートベッド用ガラス板耐熱ガラスがベターですが普通のガラスでも使えます。サイズ・・・214(横)X204(奥行)mm 厚さ・・・3mm 214mm(横)の辺の1方のみ両側を10X10mm斜めカットヒート基板をサラ小ネジで固定していてネジの頭が出ていない場合は下記のサイズで斜めカットなしでもよいです。サイズ・・・214(横)X214(奥行)mm ガラス屋さんへ行って頼めばカットしてくれます。手が切れないよう面取りも頼んでください。値段は500円～1000円くらいと思います。面取りをやってもらえない時は自分でサンドペーパーでこすってください。

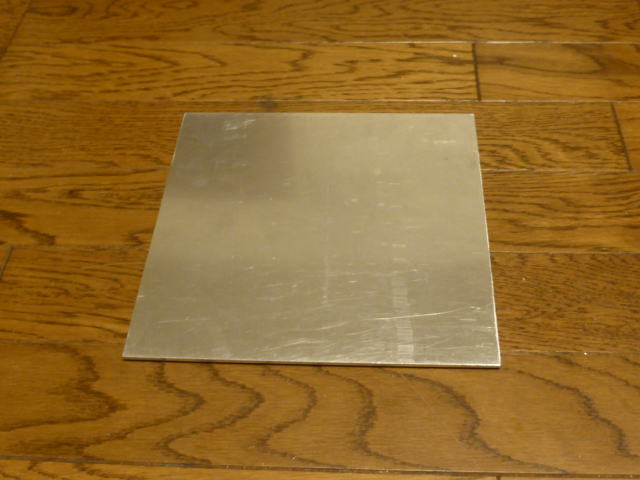

	ヒートベッド用アルミ板ガラス板の代わりに写真のようなアルミ板を使うと精度が上がります。でf 理由は熱による反りが少ないせいと思われます。サイズ・・・220X220mm 厚さ・・・3mm 型式と価格(ミスミ) A5052P-KQ3-220-220-3・・・1枚758円

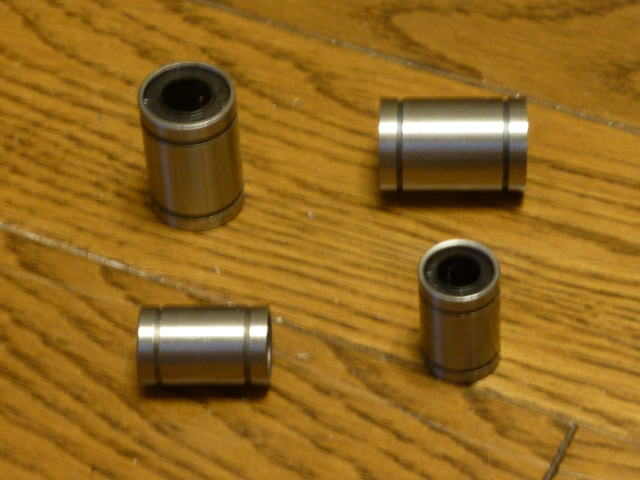

	リニアブッシュ X軸とY軸用・・・LM8UU 8個(eBayで10個627円) Z軸用・・・LM10UU・・・4個(eBayで4個604円) eBayで安く買えます。

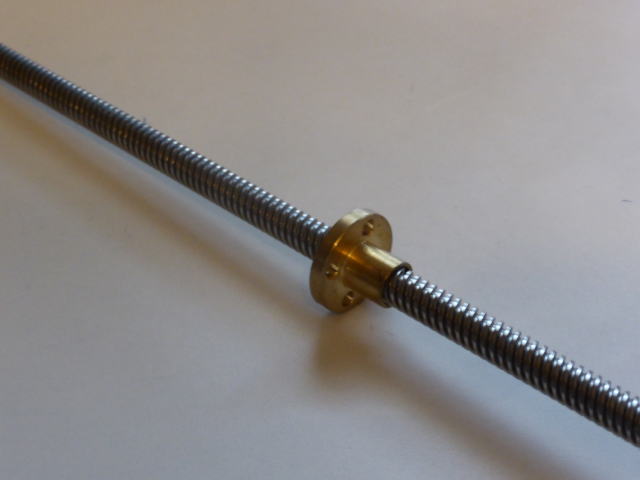

	リードスクリューロッド(ナット付) 直径・・・8mm 長さ・・・400mm ピッチサイズ・・・2mm リードサイズ・・・4mm 2本必要です。 eBayで買うと2本で1172円です。 M8の寸切りボルトで代用できますが精度の面からリードスクリューロッドを使う方が良いです。

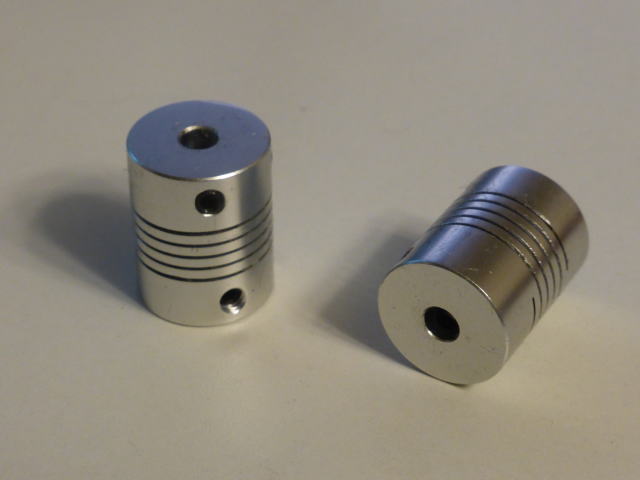

	シャフトカップリング穴の径は5mmと8mmのものです。 eBayで買うと2個で300円弱です。

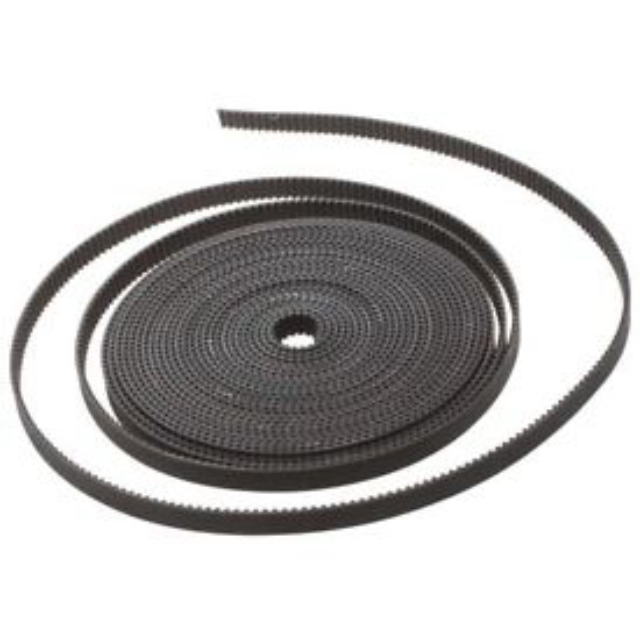

	タイミングベルト GT2 ベルト幅6mm 1.6mが2本必要です。 eBayで5mのものが521円です。

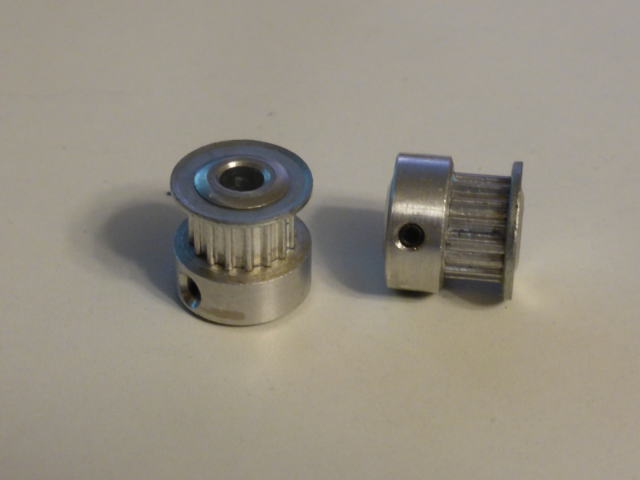

	タイミングプーリー GT2 タイミングプーリー歯数・・・20 歯幅・・・7mm 穴径・・・5mm 2個必要です。 eBayで1個266円

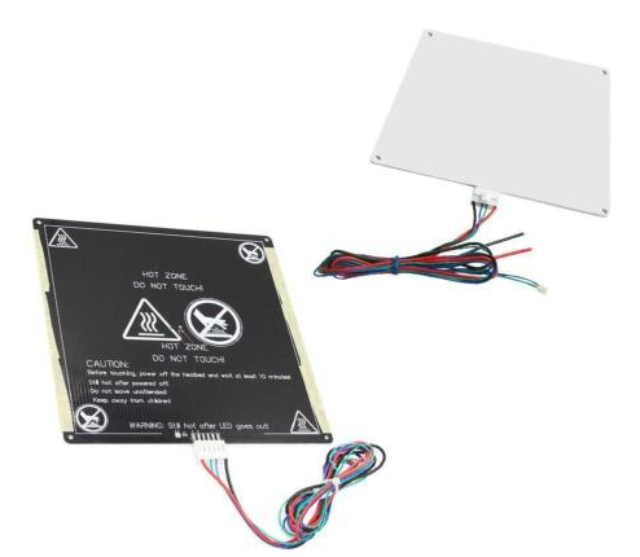

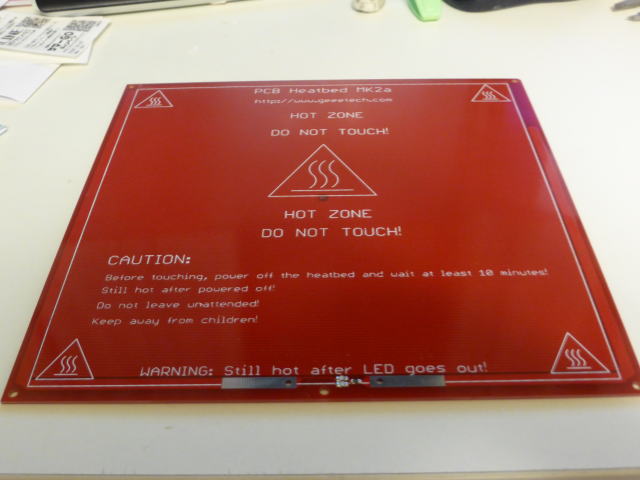

	試作機で使ったのはMK2Aと呼ばれているヒートベッドです。材質は電子基板用と同じガラスエポキシPCBです。 eBayで800円弱これでもよいですができれば次のアルミ製をつかってください。
	こちらはアルミ製のヒートベッドPCBです。(推奨品) サイズ・・・220X220X3mm 配線ケーブルを付属しています。 eBayで2000円弱サーミスターが付いているかどうかは分かりません。試用するため注文しました。入荷しましたら感想などを報告いたします。

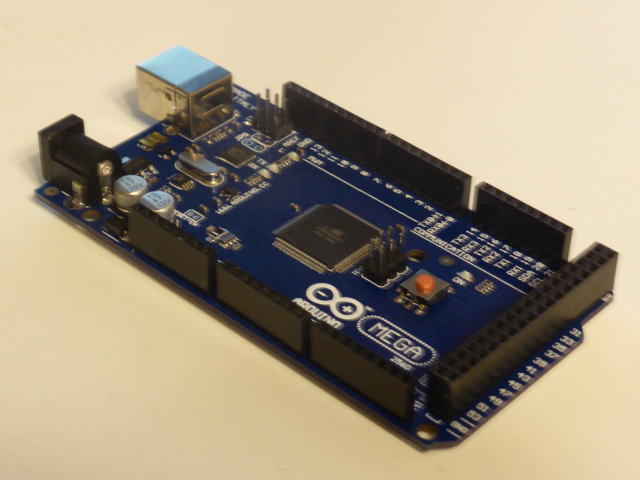

	CPUボード Arduino MEGA 2560 eBayで1枚1200円弱

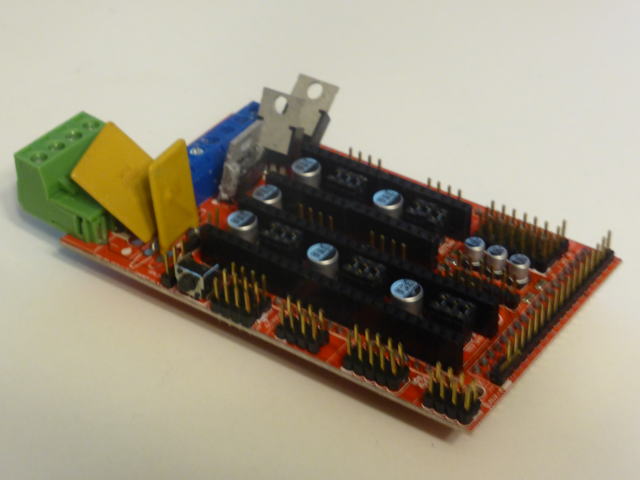

	コントロールボード RAMPS 1.4 eBayで1枚500円弱

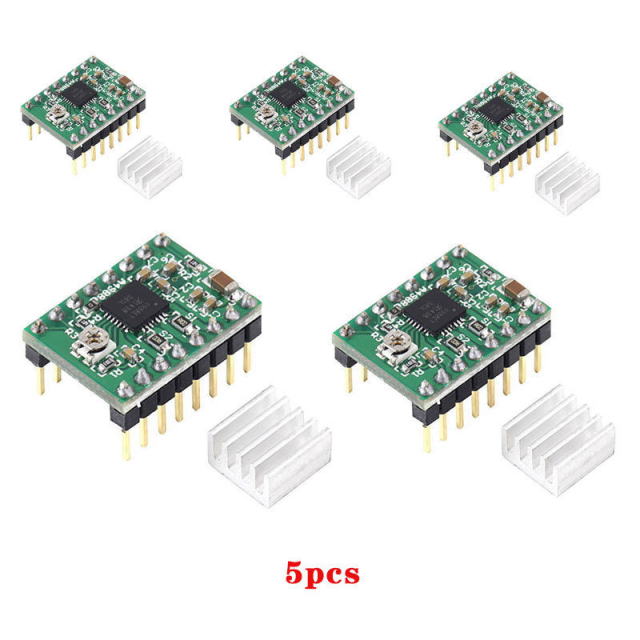

	ドライブ基板 A4988 eBayで5枚514円

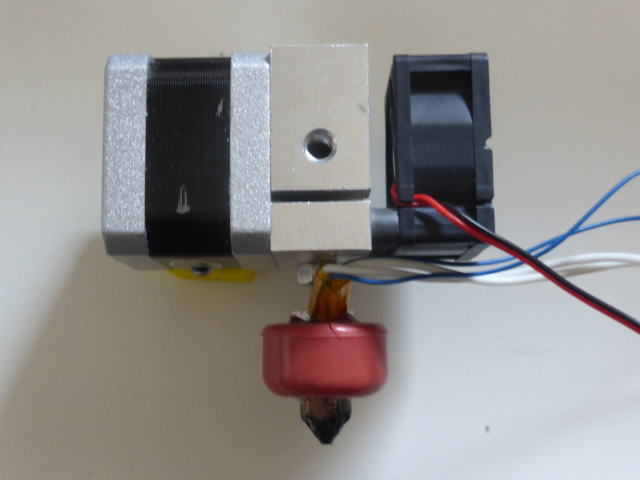

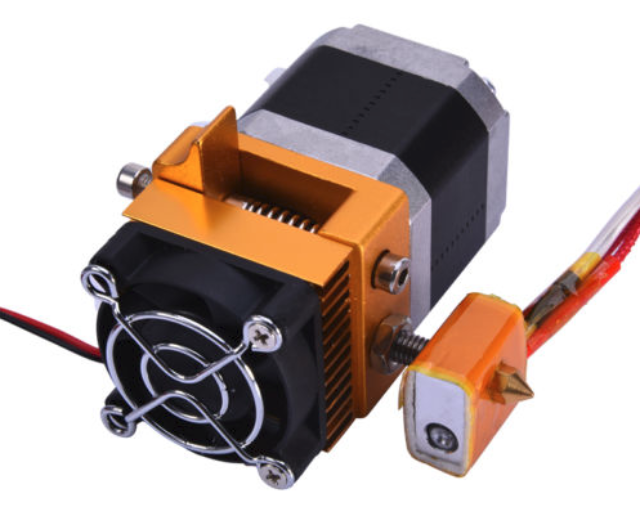

	エクストルーダー一体型プリントヘッド試作機で使用したプリントヘッドです。このタイプは初期のころから愛用しているプリントヘッドです。詰まり難く使い易いプリントヘッドです。少々価格が高いのが残念です。 eBayで5400円ノズル径・・・0.4mm フィラメント径・・・1.75mm
	固定は背面にあるM6タップ穴を使います。

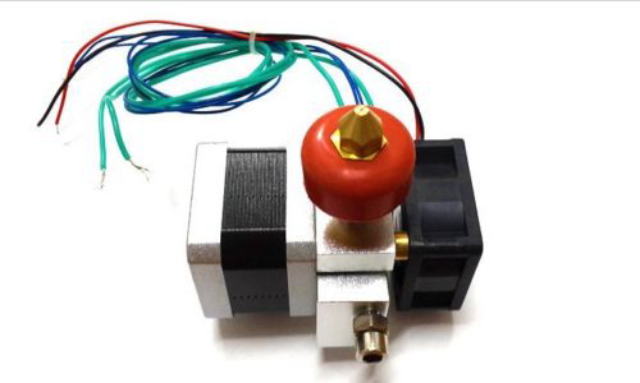

	一体型のプリントヘッドで安いのをeBayで探しましたら写真のようなプリントヘッドが見つかりました。モーター込みのようなのでとても安いです。(2550円) 固定方法が不明なため工夫が必要です。ノズル径・・・0.4mm フィラメント径・・・1.75mm eBayで2550円調査のため1個注文しました。入荷次第レポートいたします。
	上のプリントヘッドに使えそうなブラケットです。 ebayで262円これも試しに1個注文しました。

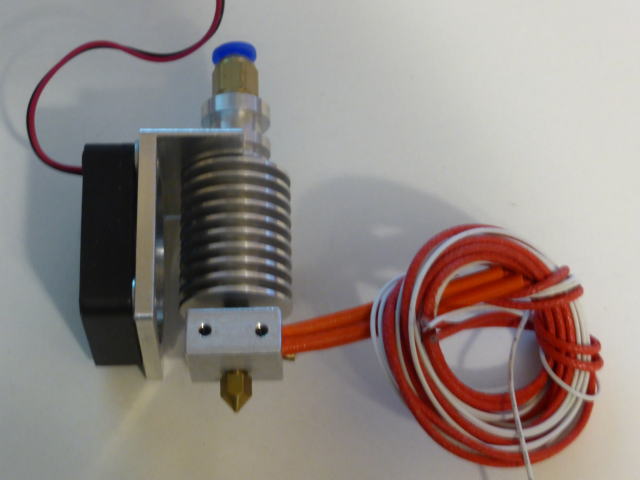

	ホットエンドエクストルーダーを別置きにしたボーデンタイプのホットエンドです。試作機では以前eBayで購入した左の写真のようなホットエンドを使いました。ファンのブラケットがアルミ製でしっかりしたものです。ノズル径・・・0.4mm フィラメント径・・・1.75mm 現在、このタイプは販売されていません。

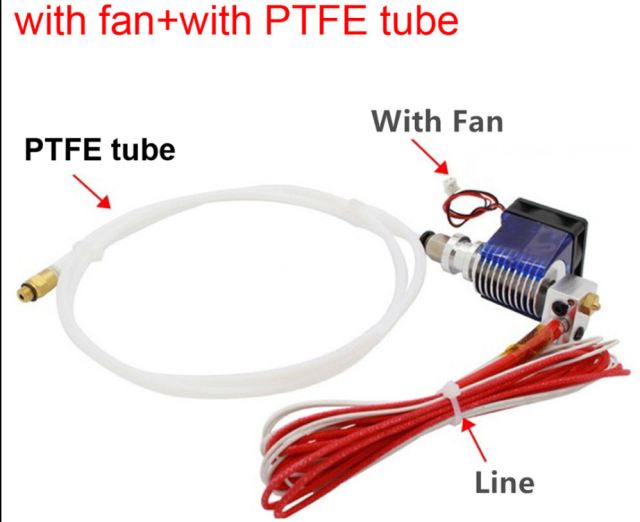

	現在、このタイプがeBayで販売されています。 PTFEチューブも付属していますのでお得です。品名・・・E3D Bowden V6 J-head Hotend ノズル径・・・0.4mm フィラメント径・・・1.75mm ファン付きの物を選んでください。 eBayで898円

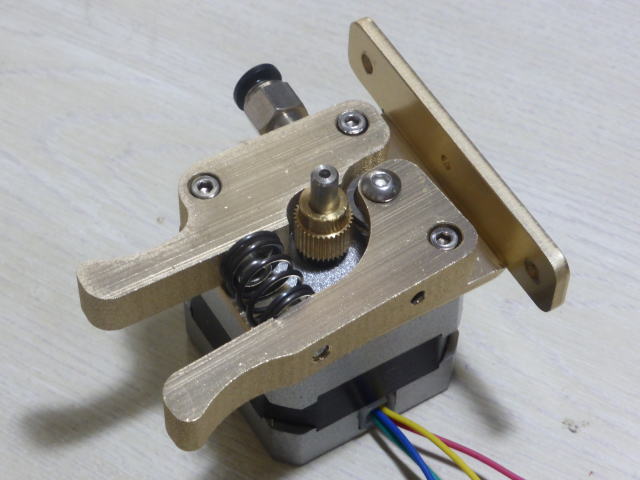

	エクストルーダーフィラメント径・・・1.75mm 試作機では写真のようなエクストルーダーを使いました。以前ebayで買いましたが現在このタイプは販売されていないようです。

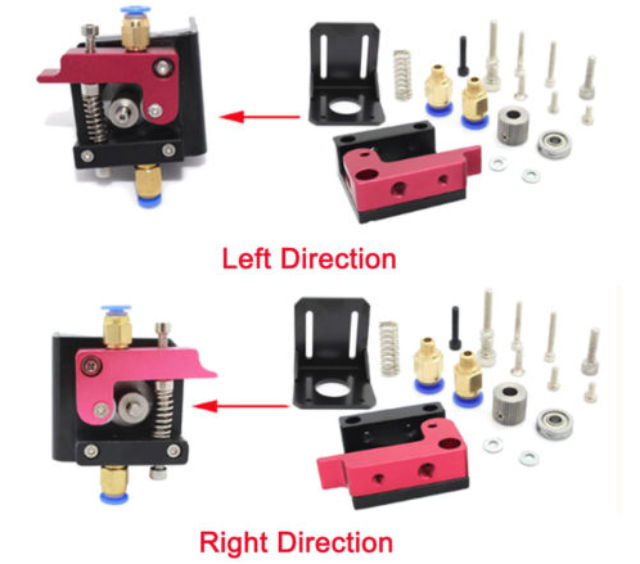

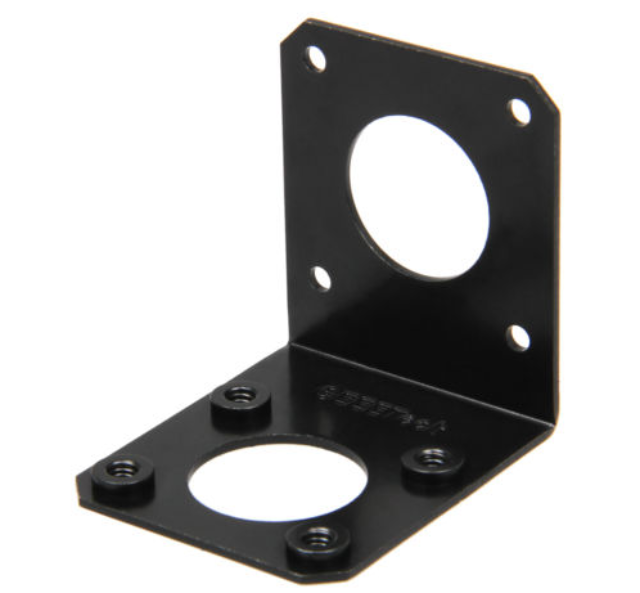

	現在販売されているエクストルーダーはこのタイプです。 MK8 モーターは付属していません。フィラメント径・・・1.75mm eBayで1個1050円ハンドル部分の向きを選べるようです。エクストルーダーを取り付ける場所を考慮してハンドルの向きを選びましょう。モーターブラケットを付属していない場合があります。付属している事を確認して購入してください。

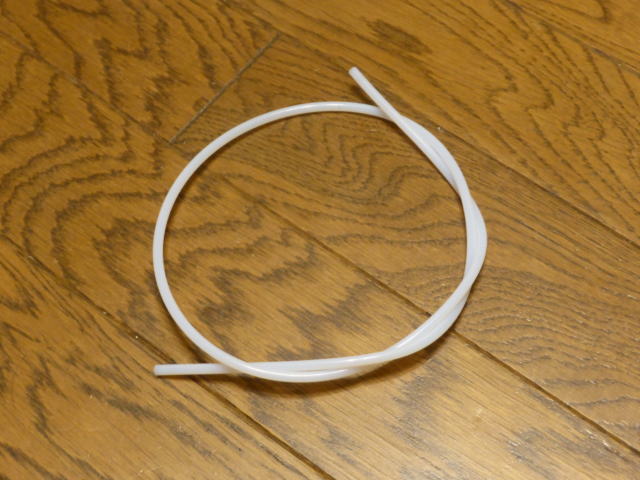

	テフロンチューブ外径・・・4mm 内径・・・2mm 約60cm使用します。 eBayで2m　280円

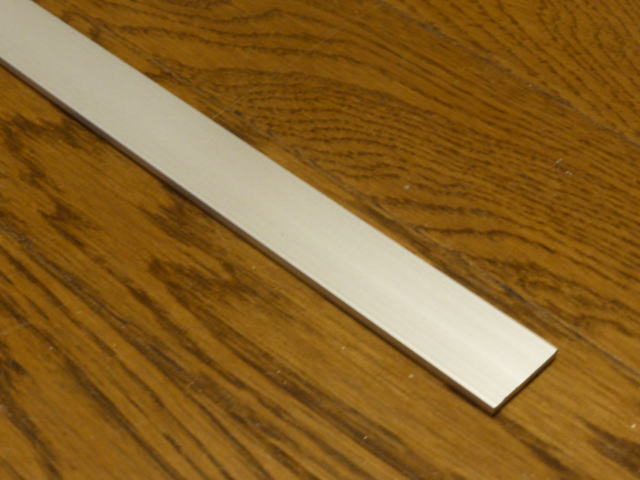

	アルミフラットバー幅・・・25mm 厚さ・・・3mm 長さ・・・220mm 枚数・・・2枚ホームセンターで長さ1mのものが400円くらい

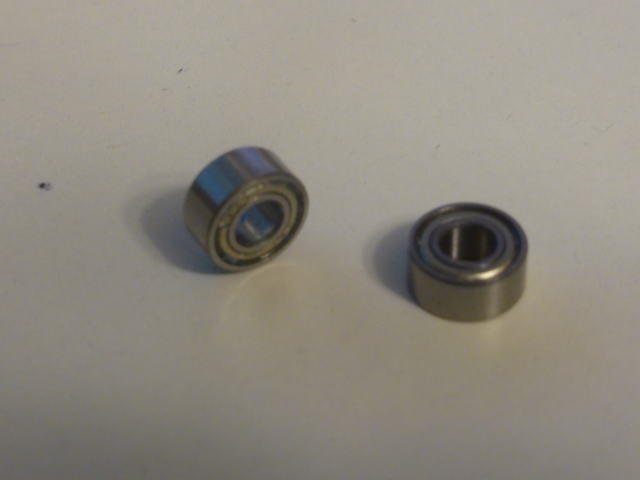

	ベアリングアイドラー用として8個使います。 685ZZ eBayにて 10個268円

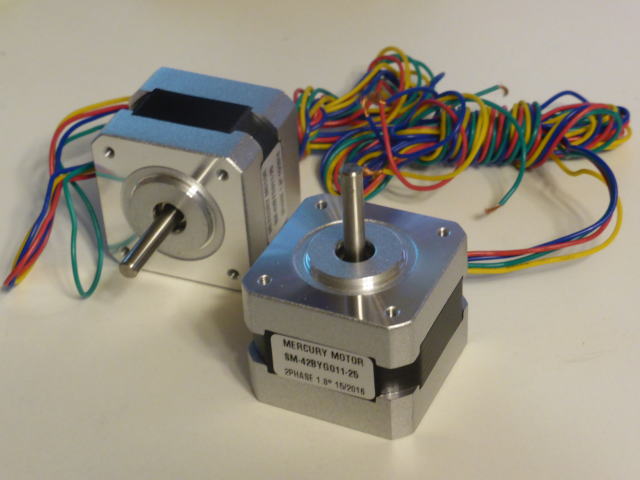

	ステッピングモーターバイポーラ　ステッピングモーター SM-42BYG011 エクストルーダー用を含めて5個使います。秋月電子で1個1380円

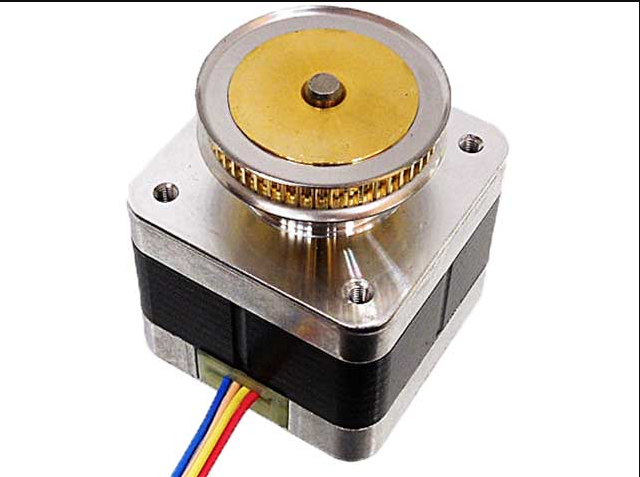

	上のモーターをXY軸に使用したところ騒音が大きかったです。 XY軸には左の写真のモーターを使ってください。 17PM-K044-AKZ 騒音がなくなり軽快に動きます。値段も1個700円で安いです。ただし余計なプーリーが付いているので外す必要があります。プーリーを万力で挟んでシャフトに直径4mmの短い丸棒を当ててハンマーでたたくと抜けます。丸棒がなかったらM4X50mmのネジでも良いです。

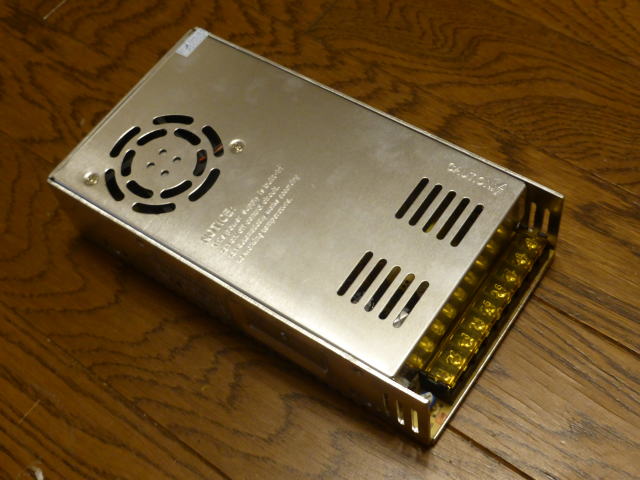

	電源入力・・・AC100V/200V(切り替え) 出力・・・DC12V30A amazonで1999円

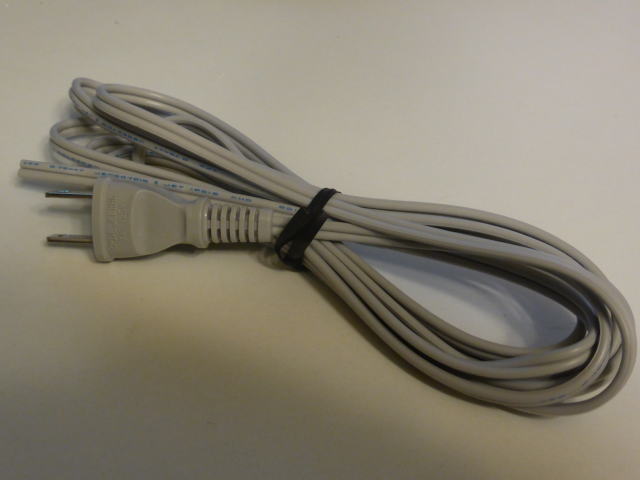

	ACコードプラグ付きACコードです。ホームセンターで購入できます。

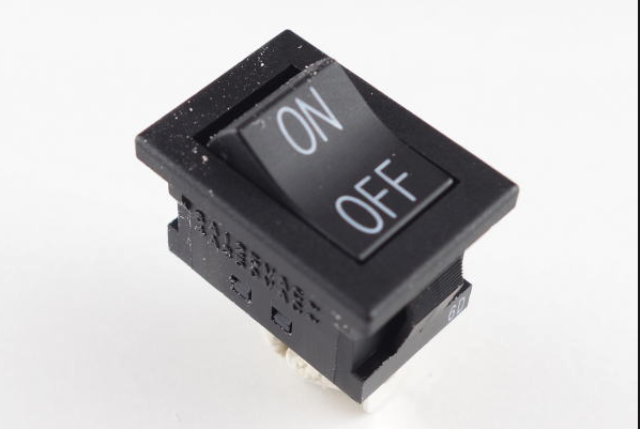

	ロッカースイッチ SLE6A-7 マルツで1個70円

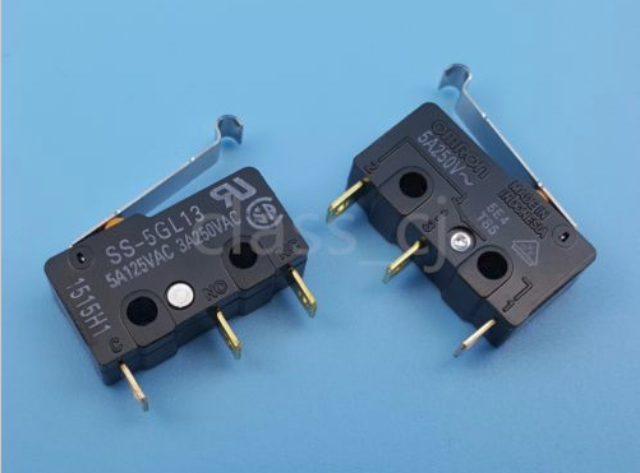

	マイクロスイッチ SS-5GL13 2個必要です。 eBayで2個224円

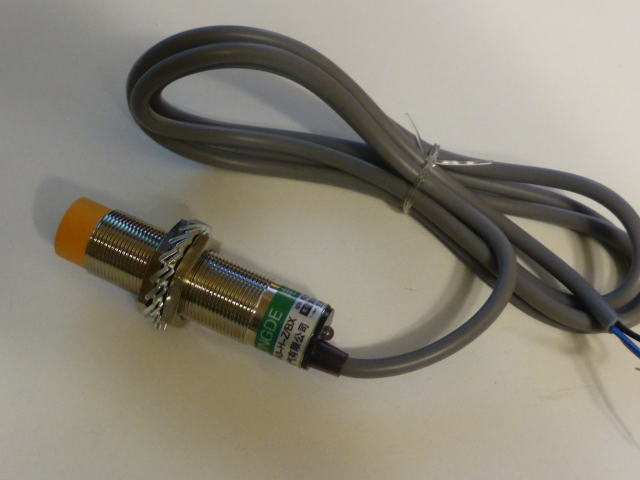

	近接スイッチ静電容量型近接スイッチ検出距離・・・10mm 型番・・・LJC18A3-H-Z/BX 出力・・・NPNノーマルオープン電源・・・DC6～36V　300mA amazonで購入できます。(546円)

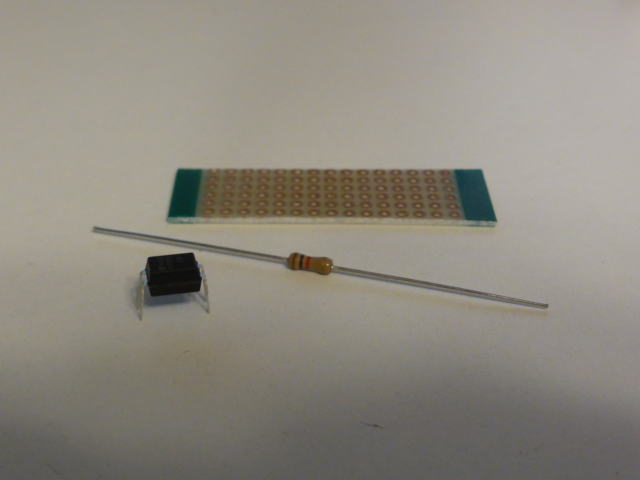

	フォトカップラ、抵抗、PCB基板フォトカップラ・・・TLP785(東芝) 抵抗・・・1Kオーム　1/4W ユニバーサルPCB基板・・・16X45mm 秋月電子で購入できます。

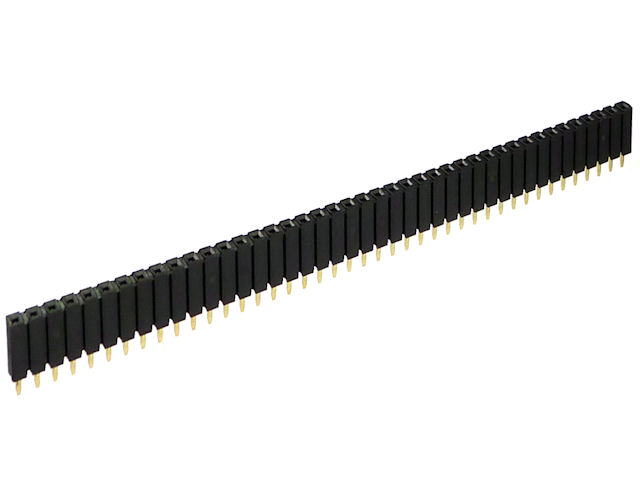

	分割ピンソケット秋月電子で1個80円

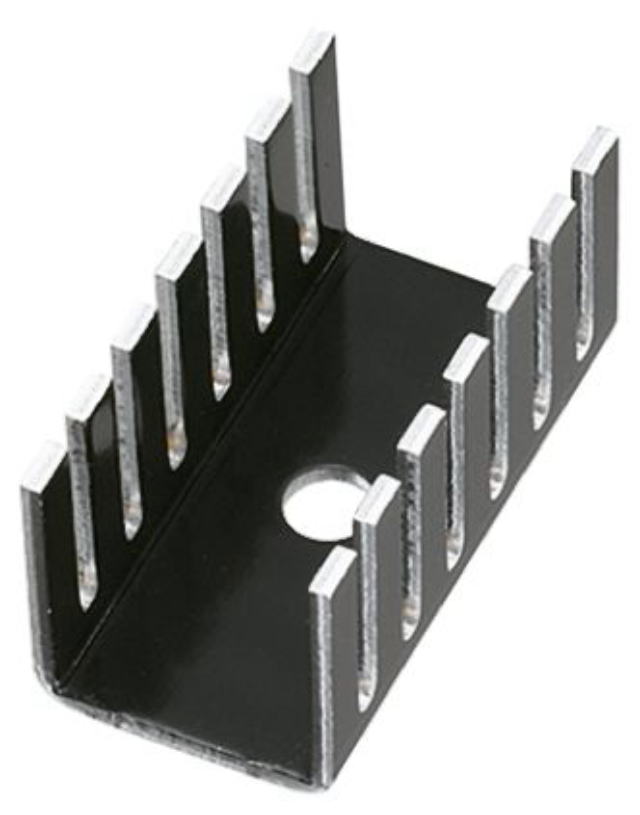

	ヒートシンク水谷電機工業製 SP123K RSコンポーネンツにて1個89円 RAMPS 1.4コントロールボードのヒートベッドドライブ用FETに取り付けます。

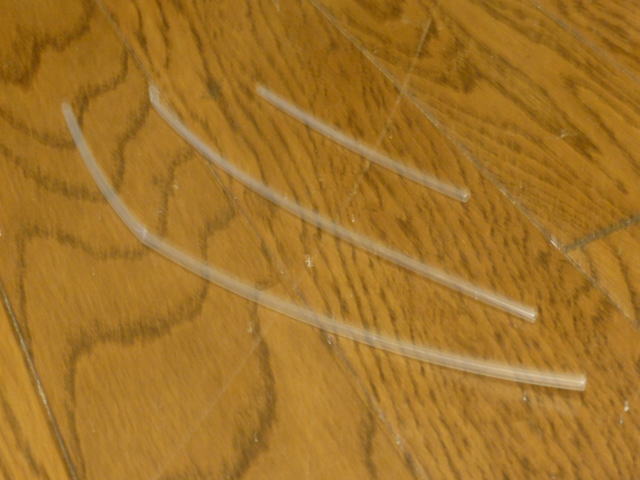

	熱収縮チューブ直径・・・2mm モーターなどの線を延長する部分に使います。

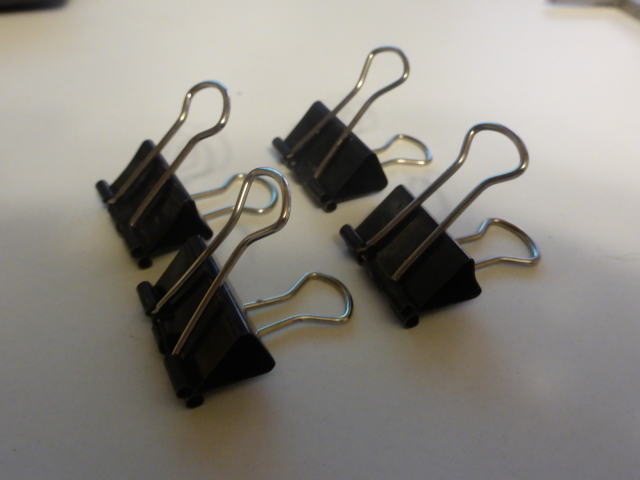

	Wクリップ幅・・・25mm 使用数・・・4個ヒートベッド用アルミ板(またはガラス板)をヒートベッドPCBに固定するのに使います。

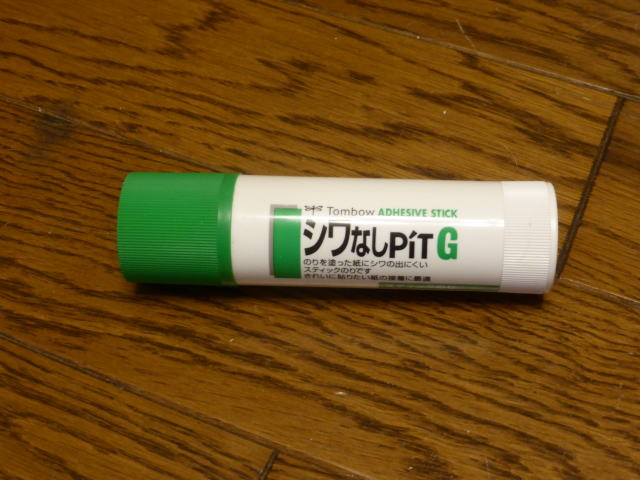

	しわなしピットG ヒートベッドに印刷物をくっつけるのに利用します。(消耗品) amazonで購入できます。 10個で3254円

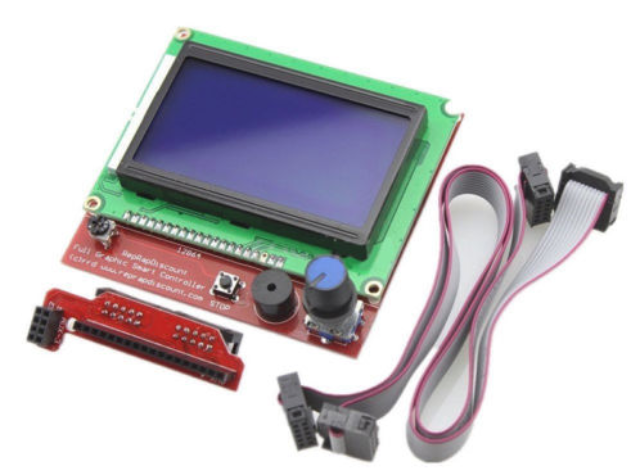

	フルグラフィックLCDコントローラー eBayで1113円

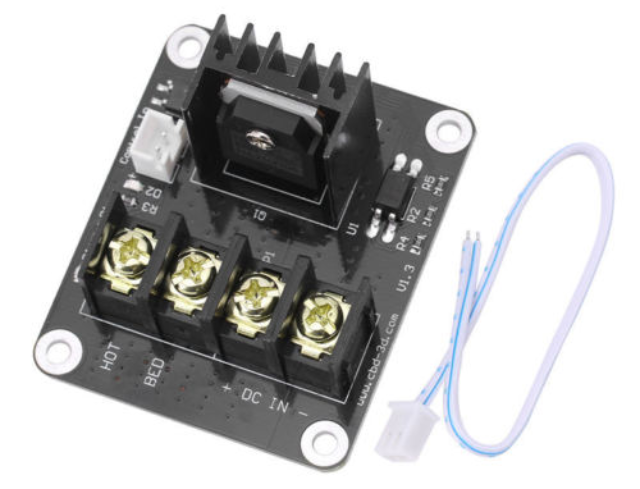

	これはヒートベッド用のFET基板です。 3Dプリンター制御基板のRAMPS1.4はFET、温度ヒューズ、電源端子の容量に余裕がありません。過熱する傾向が強く特に電源端子は過熱して焦げたり溶解したりします。この基板を取り付けるとRAMPS1.4のヒートベッドのドライブFETがこの基板のFETに置き換わります。 FETや電源端子の容量に余裕があるので過熱の恐れはなくなります。 300X300mmのヒートベッドの場合は必須です。 200X200mmのヒートベッドもこれを付けた方が良いと思います。値段はとても安いです。 eBayで送料込み386円です。
