改良型CoreXY 3Dプリンター

ホットエンドとエクストルーダー変更


2018年8月1日

現在の訪問者数


ページビュー数

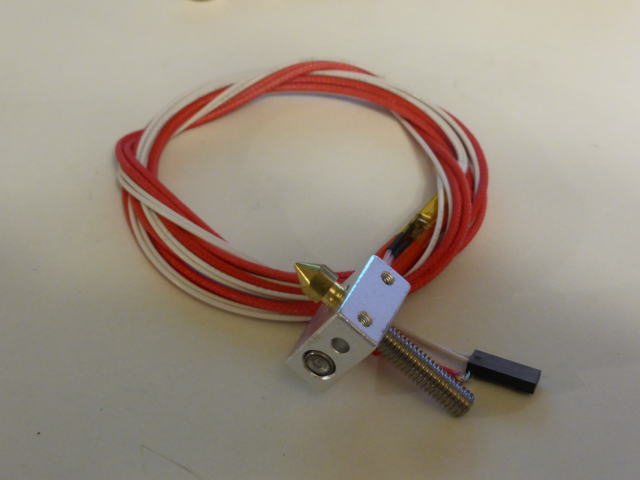

	ビッグサイズCoreXY 3Dプリンターでも試したのですが再度確認します。 バラで購入したホットエンドとエクストルーダーを組み合わせて一体型プリントヘッドとしてうまく機能するかを試します。 これはホットエンドです。 1個　347円(送料込み)です。 ビッグサイズCoreXY 3Dプリンターでも試したものと同型です。

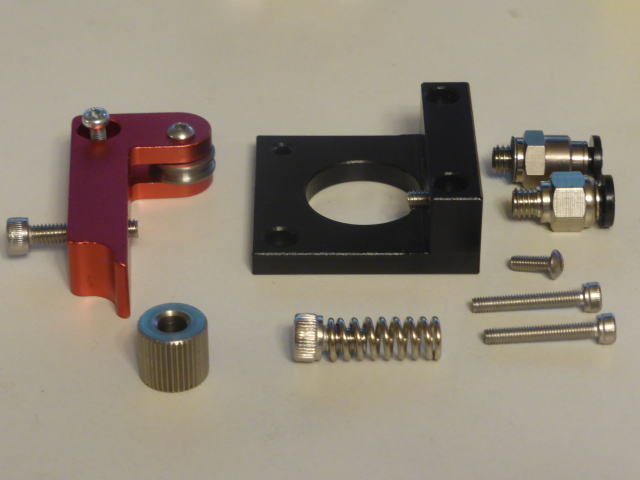

	こちらはエクストルーダーです。 1個　841円(送料込み)です。 ビッグサイズCoreXY 3Dプリンターで試した物は右ハンドルタイプでしたが今回は左ハンドルタイプです。 テフロンチューブのコネクタが付いている分高いです。 今回コネクタは使いません。 モーターマウント付きのつもりでしたが指定を間違えてモーターマウントなしで購入しました。

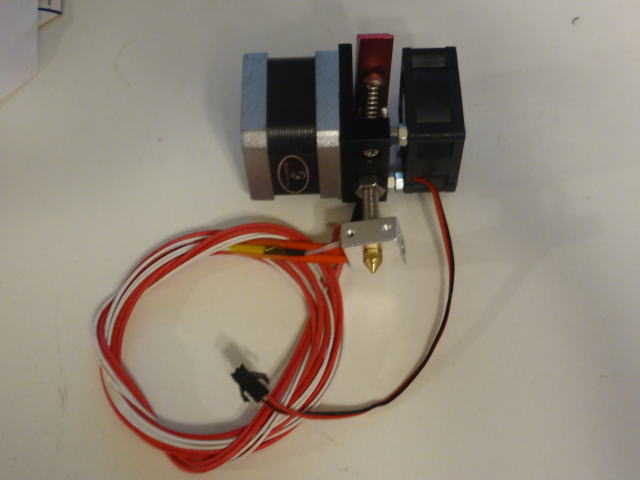

	組み立てました。 組み立てたホットエンド+エクストルーダーの価格は下記の通りです。 モーター・・・1000円 ホットエンド・・・347円 エクストルーダー・・・841円 ファン・・・150円 合計・・・2338円 以前から使用していた一体型プリントヘッドは5400円でした。 3062円のコストダウンになりました。

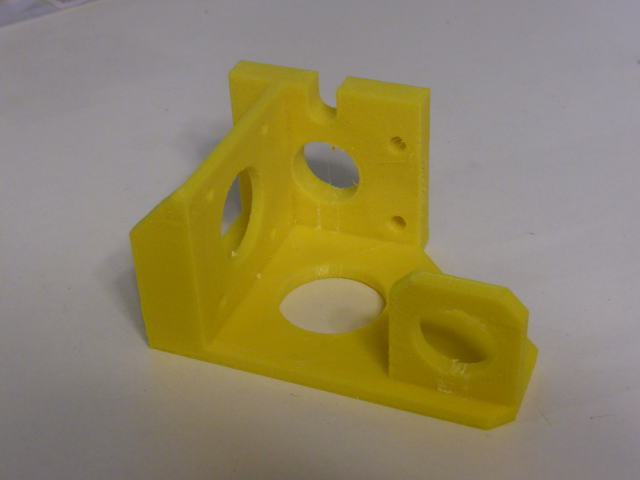

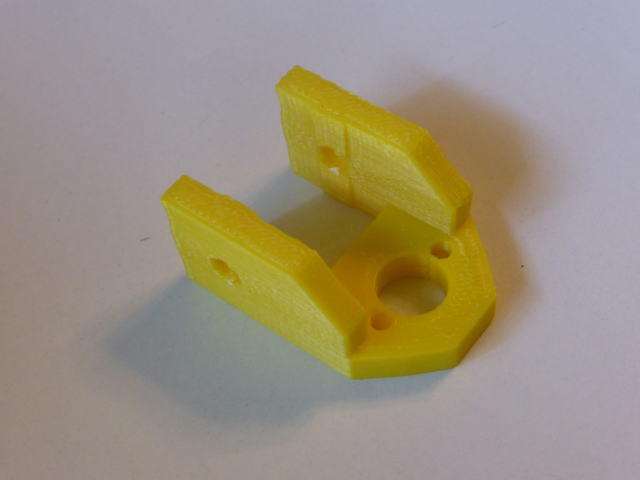

	ブラケットを作成しました。 モーターマウント金具がまだ入荷しないのでこのような形にしました。

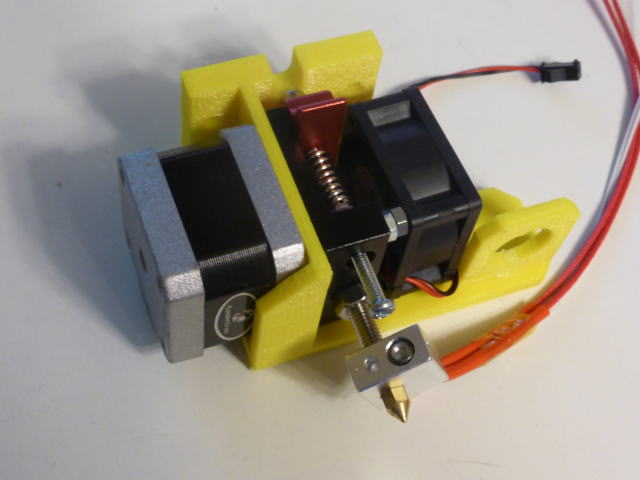

	モーターとエクストルーダーを一旦切り離してブラケットを間に挟んで固定しました。

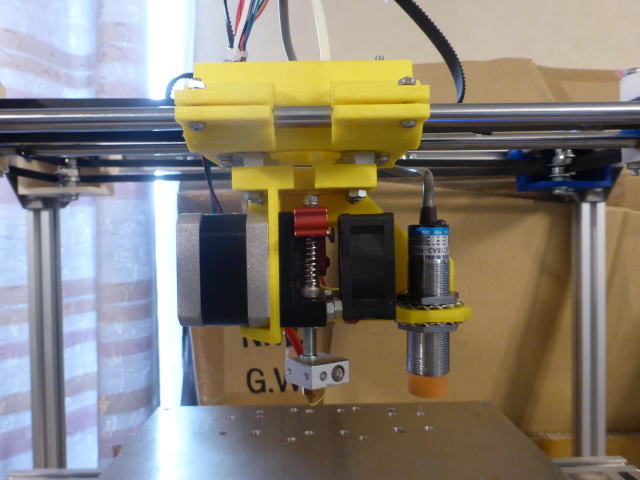

	Xキャリッジに取り付けました。
	印刷してみました。(動画) うまく印刷できました。 (なぜか座標がずれて中心から離れた位置に印刷されました。)
	きれいに印刷できました。 ホットエンドとエクストルーダーをバラで購入して組み立てたのですが以前から使っていた一体型プリントヘッドと遜色なく十分使える事が分かりました。
