MCP用のフロントパネル購入
737 MCP Hand Made (Start)

2016/8/6

	スペインのOpencockpitという店に左のような737用MCPがありました。 420ユーロと表示されています。 送料も入れると6万円くらいでしょうか。 There was a 737 MCP in the shop called Spain Opencockpit as shown on the left. It is displayed as 420 euros. Is it about 60,000 yen if I insert a shipping cost?

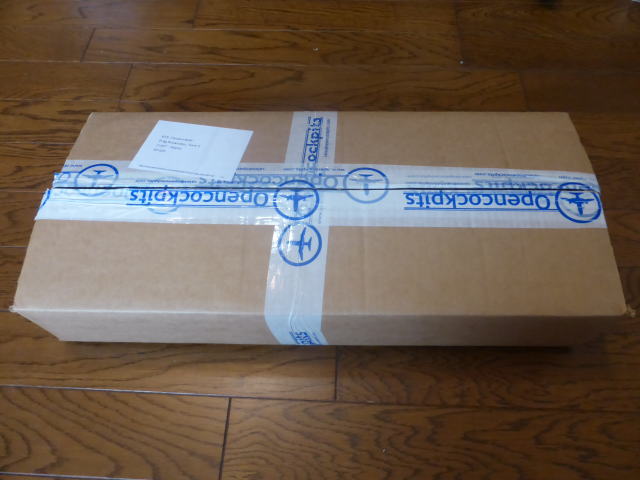

	MCPを自作するためフロントパネルのみを上の店から購入しました。 Boeing737用MCPフロントパネルです 1週間ほどで届きました。 内部の電子回路は手作りでできますがフロントパネルは手作りするのは難しいので少々値が張りましたが買ってしまいました。(約1万円) 電子回路の部品は一式1万円程度でそろうので合計で2万円でできる予定です。 I bought only the front panel from the store above to make MCP for me. It is the MCP front panel for Boeing 737 It arrived in about a week. Although the internal electronic circuit can be handmade, since the front panel is difficult to handmade a little value was bought but I bought it. (About 10,000 yen) A total of 20,000 yen is planned because all parts of the electronic circuit are sold at about 10,000 yen.

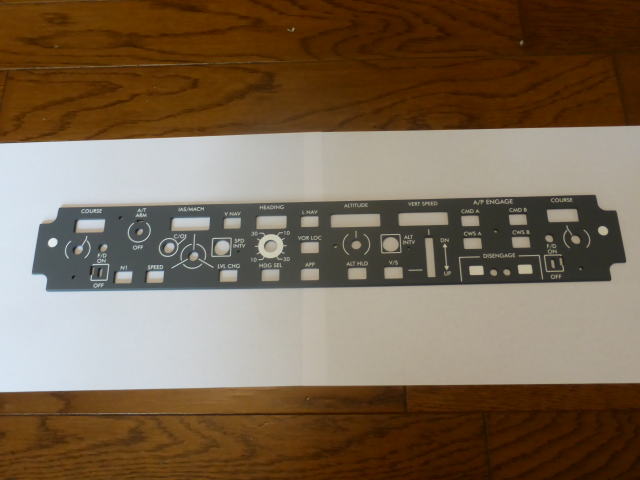

	これがそのフロントパネルです。 This is its front panel.

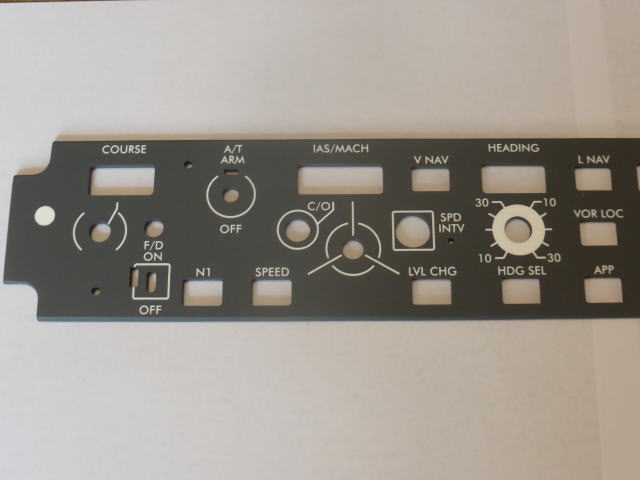

	左半分拡大 Left half enlargement

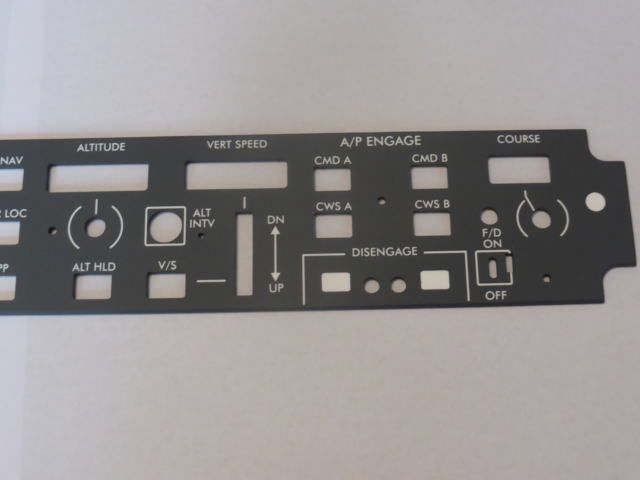

	右半分拡大 Right half enlargement

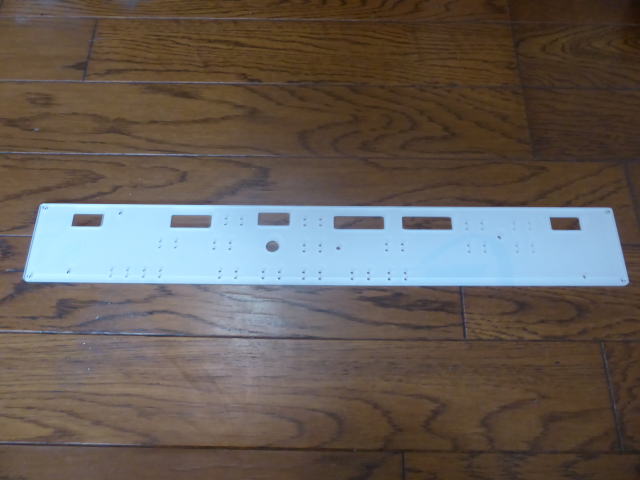

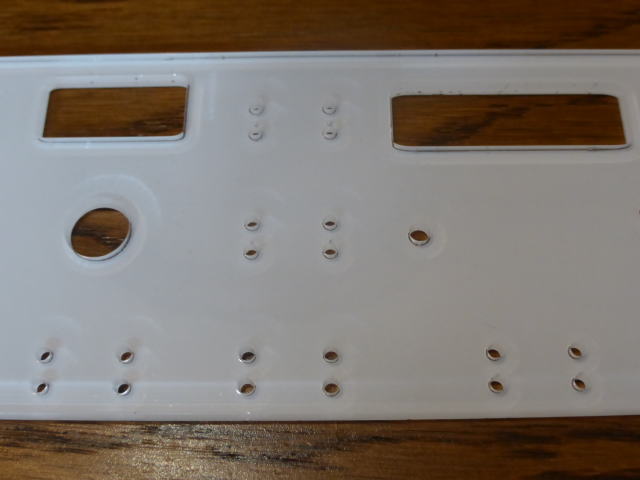

	このような板も入っていました。  Such a board was also included.
	7セグメントLEDの角穴とタクトスイッチの端子が入る穴が開いています。 　この板はどのように使うか不明です。 There is a hole in which the square hole of the 7-segment LED and the terminal of the tact switch are inserted. It is unknown how to use this board.

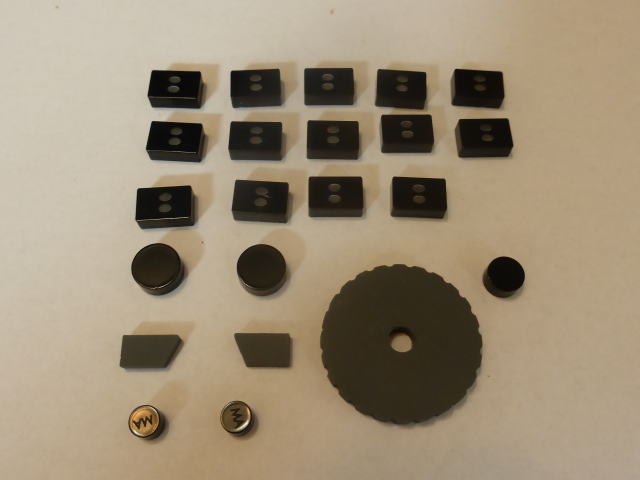

	押しボタンスイッチの表面パーツと垂直速度調整用つまみです。 It is the surface part of the push button switch and the vertical speed adjustment knob.

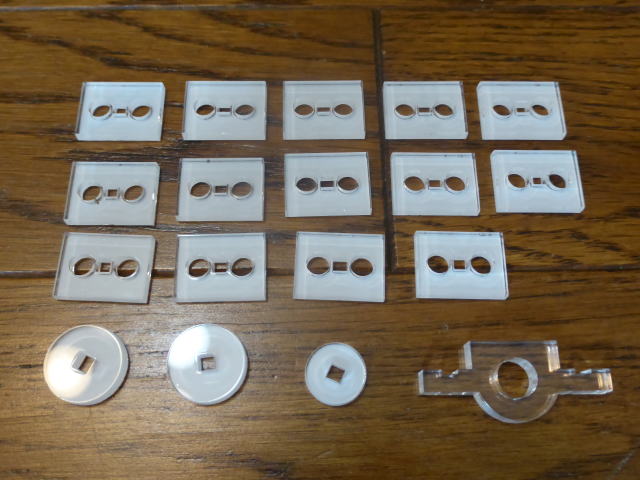

	アクリルパーツです。 バックライト用と思われますがどのように使うかは不明です。 It is an acrylic part. It seems to be for backlight, but how to use it is unknown.

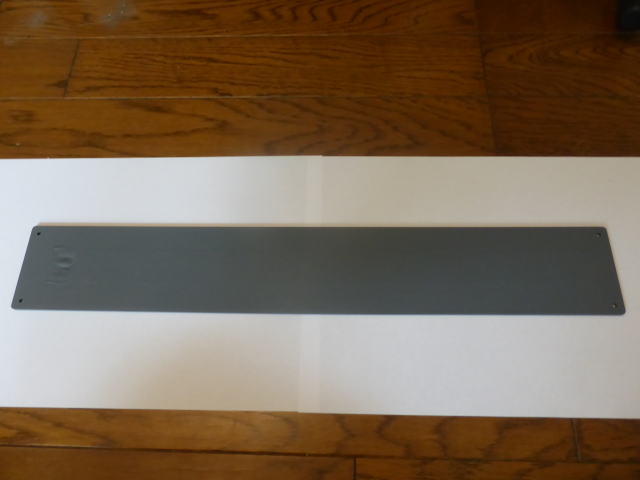

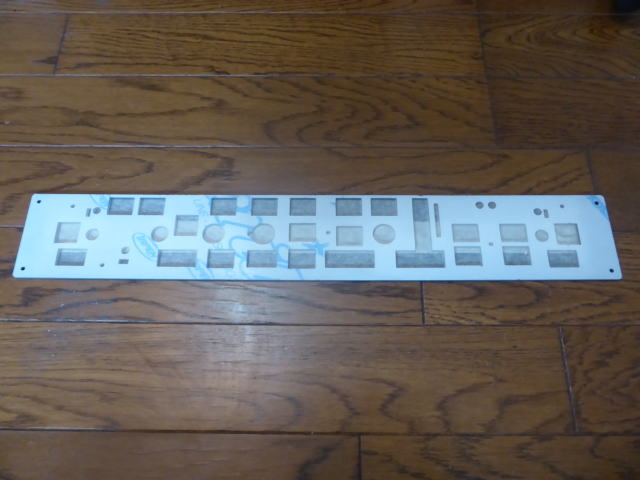

	もう1枚このような板も入っていましたがどのように使うのか不明です。 Another one of these boards was included, but it is unknown how to use it.
	上の板の裏側  上のアクリルパーツを切り抜いた残りのようです。 フロントパネルの直後に重ねるもののようです。 The back side of the upper plate It seems to be the remainder which cut out the upper acrylic parts. It seems to be superimposed immediately after the front panel.

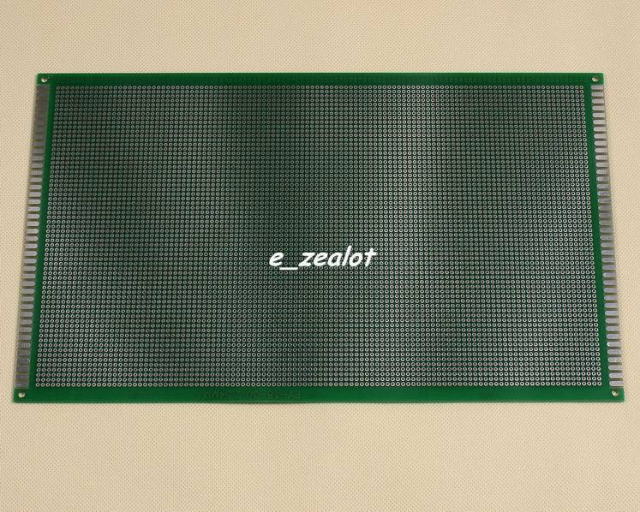

	ユニバーサルプリント基板  300X180mm 1100円(eBay) Universal printed circuit board 300 X 180 mm 1100 yen (eBay)

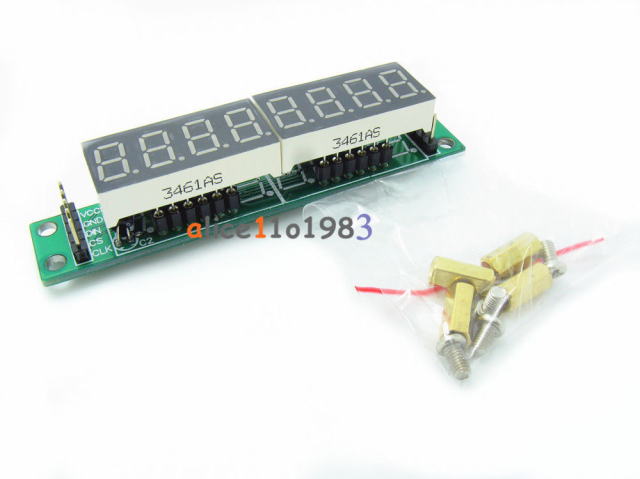

	7セグメントLEDディスプレイ 4桁のLEDが2つ付いていて8桁 表示できます。 5個で1145円(eBay) 7 segment LED display 8 digits with 2 4-digit LEDs It can display. 1145 yen for 5 pieces (eBay)

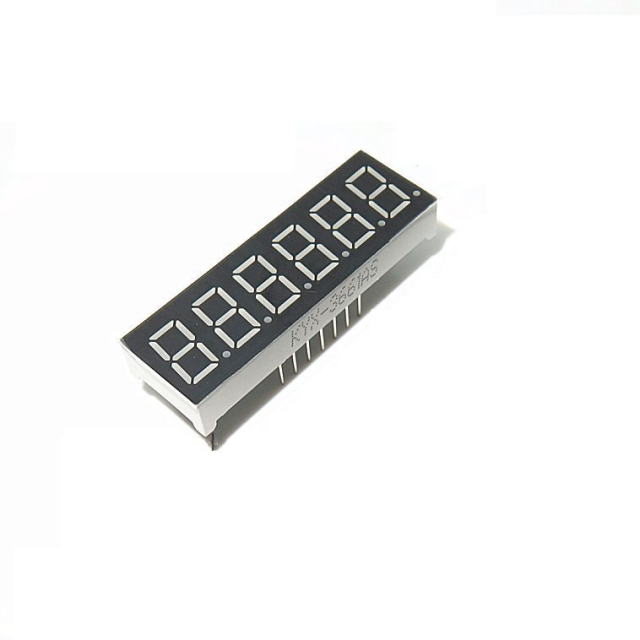

	6桁の7セグメントLED 2個で372円(eBay) ALTITUDEとVERTICAL SPEED用LEDの 表示桁数は5桁です。 4桁2つで8桁にすると互いにぶつかって取付 できないので6桁のLEDを2つ追加で購入した。 6 digit 7 segment LED 372 yen for two (eBay) ALTITUDE and LED for VERTICAL SPEED The number of display digits is 5 digits. When four digits are two and eight digits, it collides with each other and is installed Because I can not do it I bought two additional 6 digit LEDs.

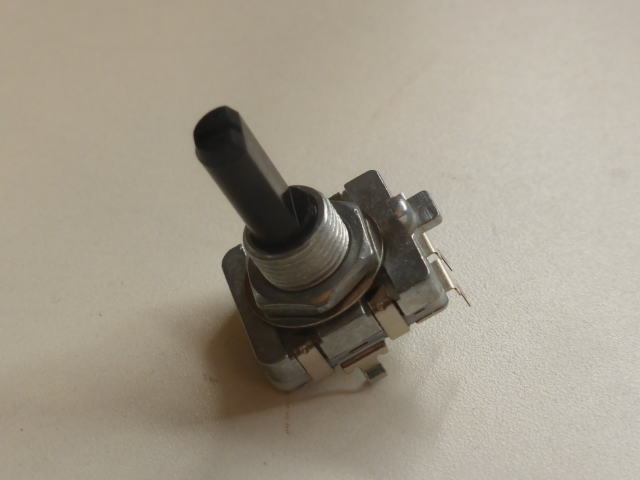

	ロータリーエンコーダー 1個　80円(秋月) Rotary encoder One piece 80 yen (Akizuki)

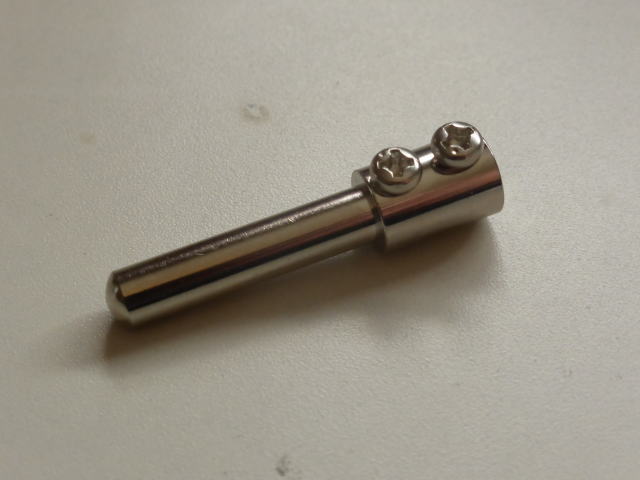

	延長用シャフトジョイント 1個　170円(マルツ)  Extension shaft joint One piece 170 yen (Marutsu)

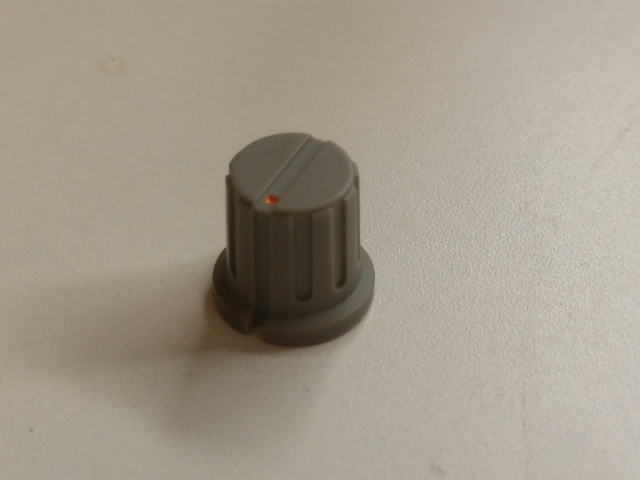

	ノブ 1個　160円(マルツ)  Knob One piece 160 yen (Marutsu)

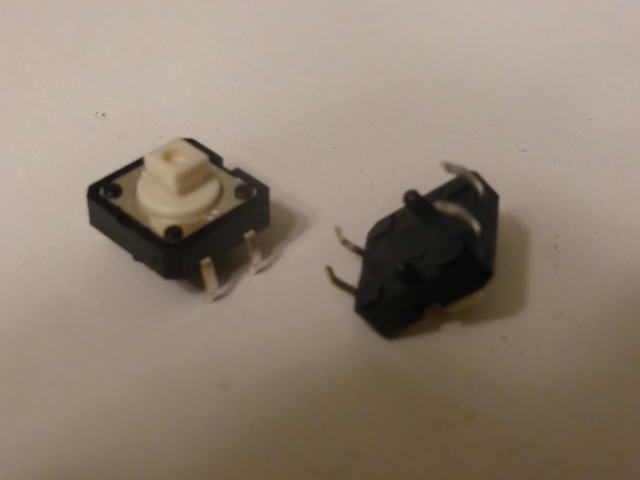

	タクトスイッチ  20個で746円(eBay) Tact switch 746 Yen for 20 pieces (eBay)

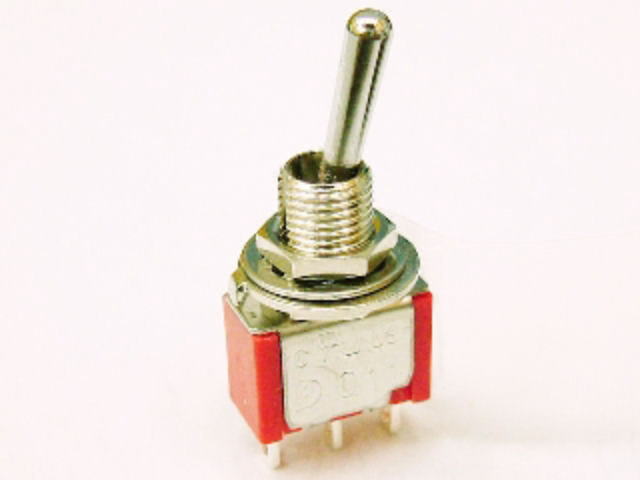

	トグルスイッチ 1個　80円(秋月) Toggle switch One piece 80 yen (Akizuki)

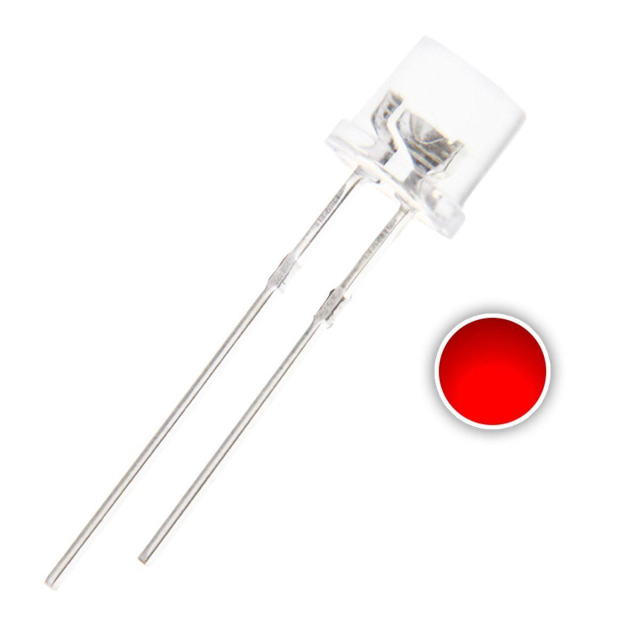

	先端がフラットなLEDです。 押しボタンスイッチの1オン表示用 50個で227円(eBay)  It is a LED with a flat tip. For 1-on display of push button switch 50 pieces for 227 yen (eBay)

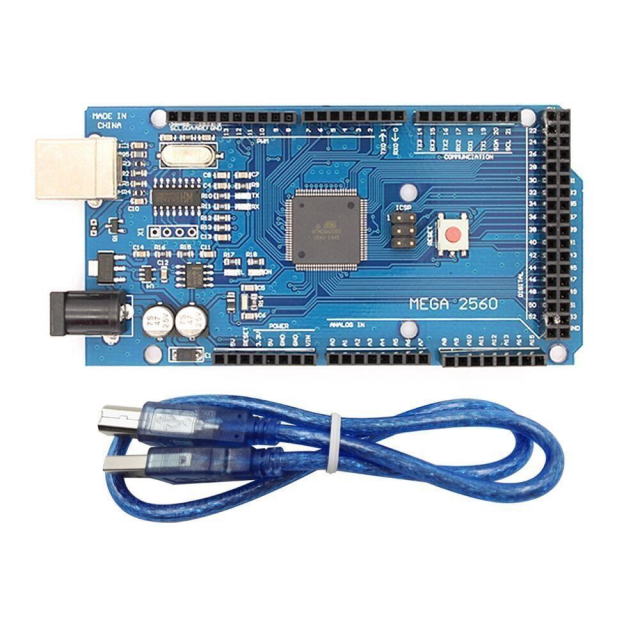

	Arduino MEGA 2560 CPUボードです。 1枚896円(eBay)  Arduino MEGA 2560 It is a CPU board. One sheet 896 yen (eBay)
