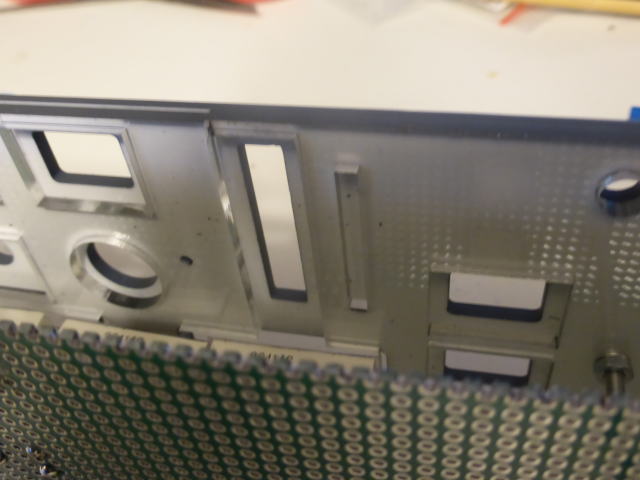

垂直速度を設定するロータリーエンコーダーはホイールで回すようになっています。 パネルには写真のような縦長の穴が開いています。 貫通した縦穴はホイールをパネルの前面に出す穴です。 その右側に貫通していない縦長の穴があります。 ロータリーエンコーダーのブラケットの固定に使う穴のようです。 Setting the vertical speed The rotary encoder is designed to rotate with a wheel. A vertical hole like the picture is opened in the panel. The penetrating vertical hole is the hole that puts the wheel on the front of the panel. There is a vertically elongated hole that does not penetrate to the right side. It seems to be a hole used to fix the bracket of the rotary encoder. |
||||||
 |

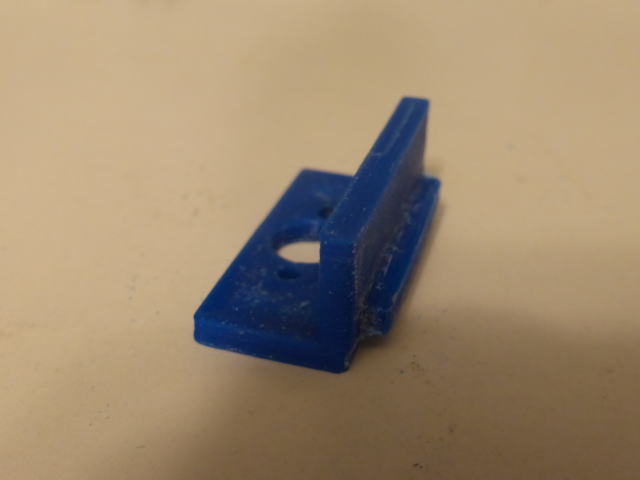

ロータリーエンコーダー用のブラケットを3Dプリンターで印刷しました。 I printed brackets for rotary encoders with 3D printers. |
||||||
 |

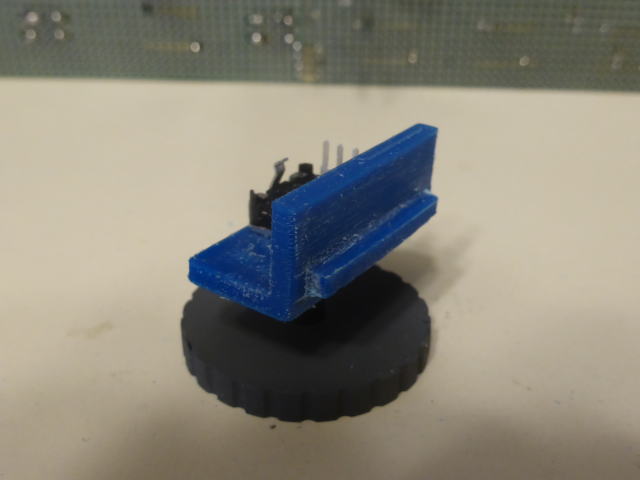

ブラケットにロータリーエンコーダーとホイールを取り付けてみました。 I attached a rotary encoder and a wheel to the bracket. |
||||||
 |

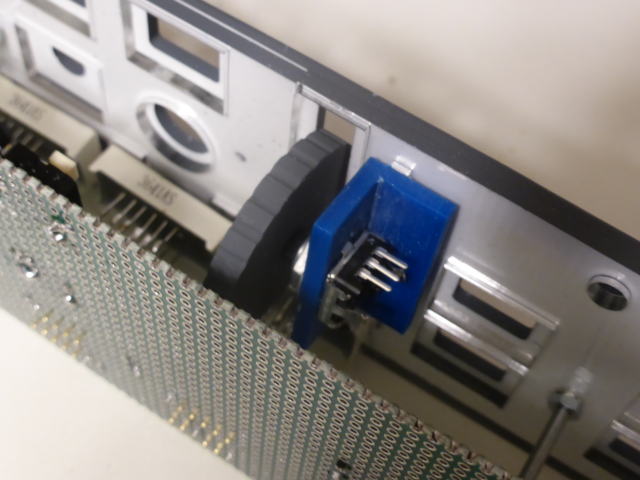

パネルに仮付けしました。 本付けの場合は接着剤で固定します。 Temporarily attached to the panel. Formally, fix with adhesive. |
||||||
 |

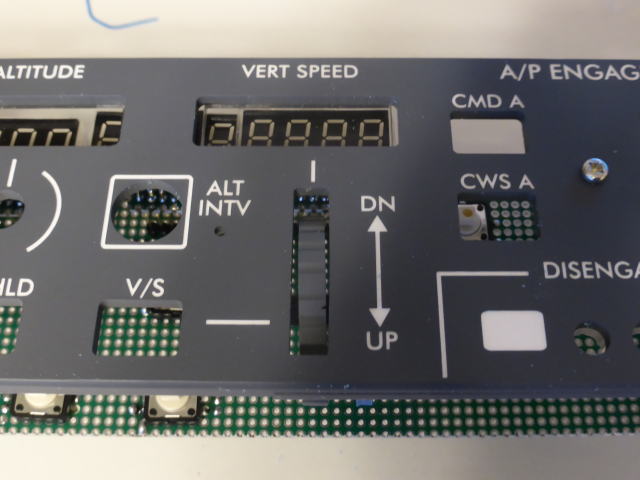

表側です。 ホイールがもう少し飛び出しているといいのですがブラケットの厚さを薄くできないのでこれで良しとします。 It is the front side. I hope the wheel protrudes a little more but I assume that this is fine as the thickness of the bracket can not be reduced. |
||||||
 |
主なパーツが付きました。 Main parts are attached. |
||||||

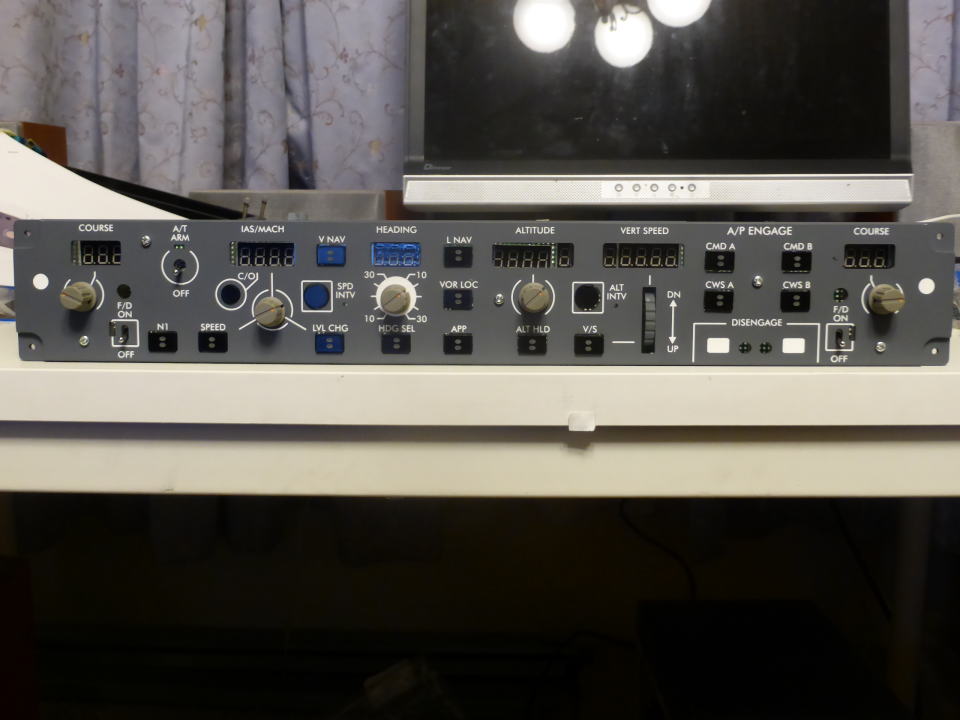

パネル面はほぼ完成です。 The panel surface is almost completed.  |
|||||||
 |

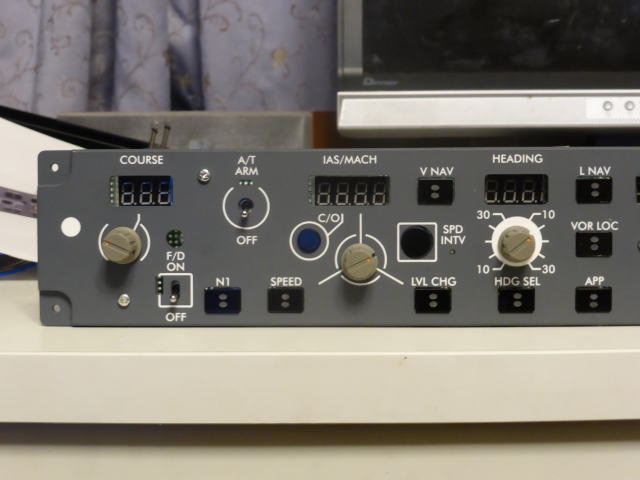

左半分 Left half |
||||||
 |

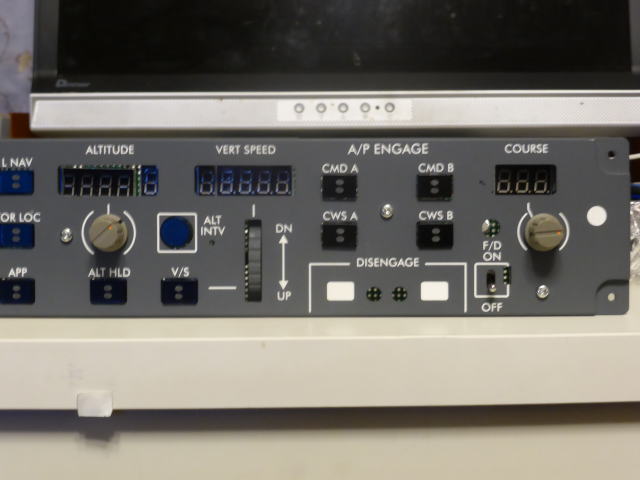

右半分 Right half |
||||||
 |

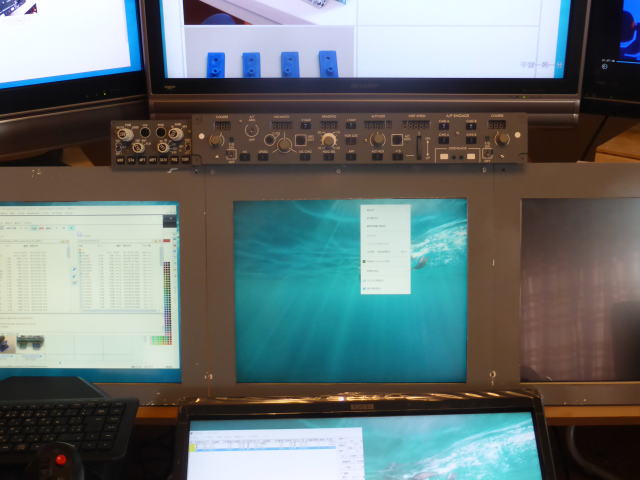

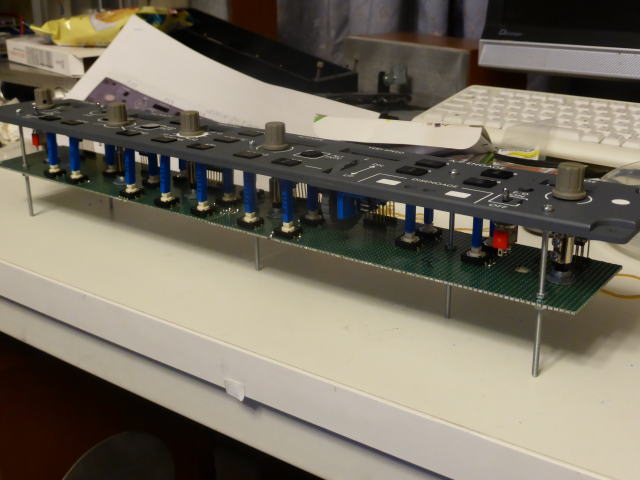

計器パネルの上に載せてみました。 I put it on the instrument panel. |
||||||
