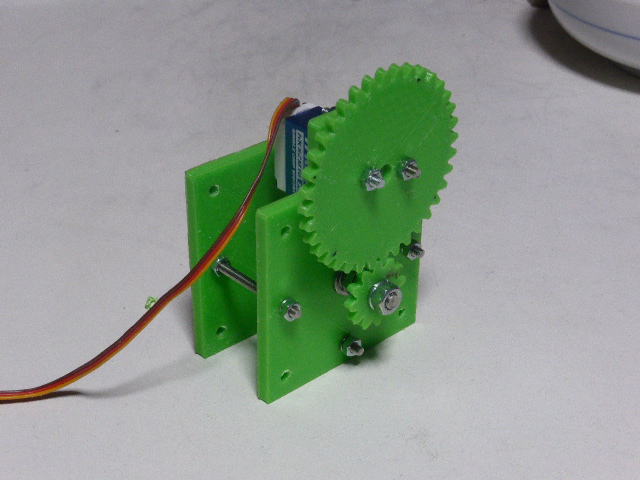

写真は1年半前に作ったフラップゲージです。 サーボモーターを利用したので回転角を広げるためのギヤが必要でした。 通常サーボモーターの回転角度は120度です。 フラップゲージの針は270度動かす必要がありますのでギヤで2.25倍に拡大する必要があります。 余裕を見て2.5倍のギヤを付けました。 ギヤが外に飛び出してサイズが大きくなってしまいました。 |
||||||
 |
ステッピングモーターを利用するとギヤーが不要です テストのためステッピングモーターをアマゾンで購入しました。 型式・・・28BYJ-48(ドライバ基板付き) 価格・・・5セットで1050円 このステッピングモーターの動作テストを実施しました。 |
||||||
 |

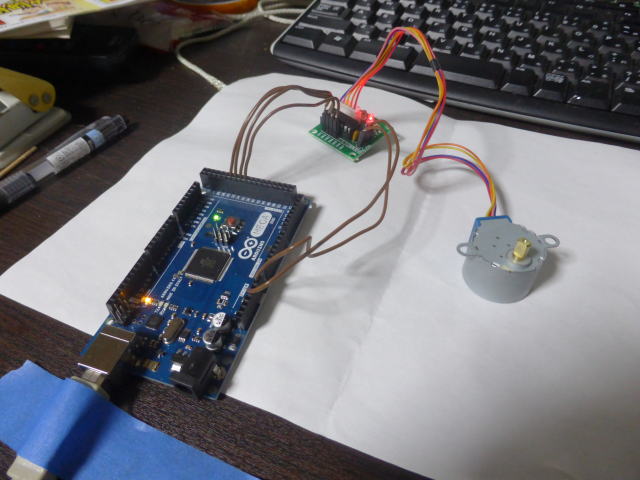

Arduino MEGAと接続しました。 制御線は4本です。 |
||||||
 |

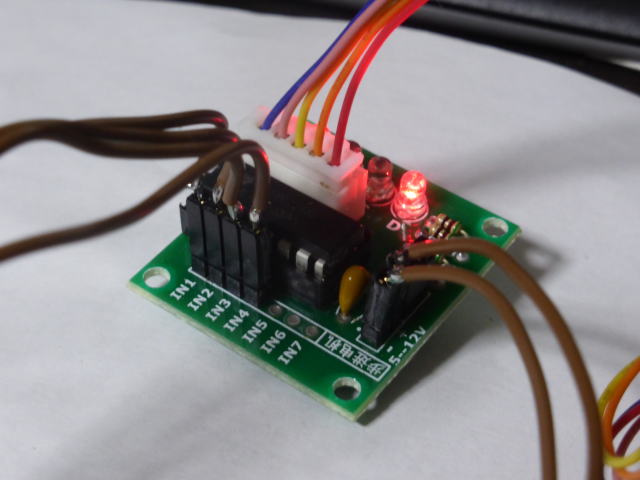

ドライバ基板です。 ただのトランジスタアレーと思われます。 |
||||||
 |

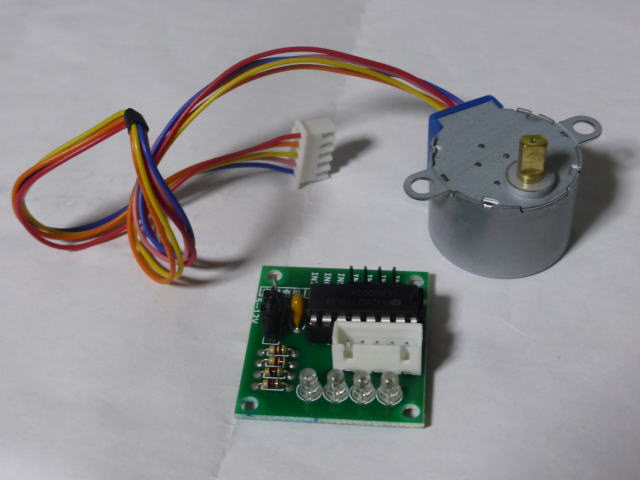

ステッピングモーター 購入したステッピングモーターはギヤを内蔵しています。 内蔵ギヤー・・・モーターが64回転すると出力軸が1回転 モーター１回転のステップ数・・・32ステップ 出力軸１回転のステップ数・・・2048ステップ |
||||||
 |

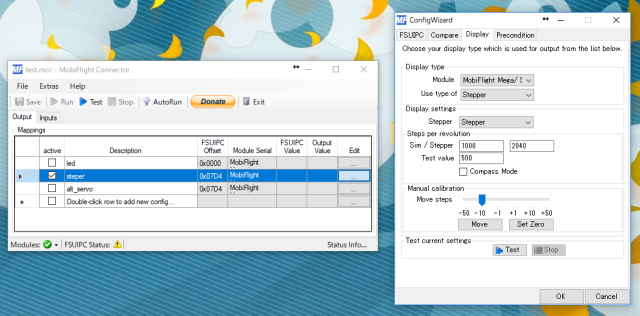

Mobiflightでテストしました。 | ||||||
| 動作テスト(動画) うまく動きました。 |
|||||||
