3Dプリンタ4号機

Solidoodle用の改造パーツ1

2013年8月7日

H Beltはモーターが脱調して良くないので一時保留にします。 3DプリンターSolidoodle用の改造パーツをatomで印刷しました。パーツデーター入手元 http://www.thingiverse.com/thing:118693 4号機に、このパーツを使ってみます。

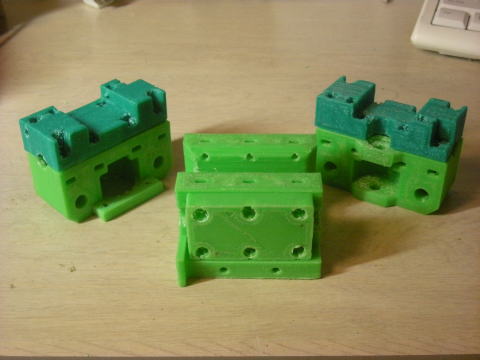

	水平面上でヘッドをX軸方向とY軸方向に動かす事ができます。オーソドックスなスタイルで3号機の初期スタイルと同じです。左からY軸ベアリングサポートモーター側、X軸キャリッジ、Y軸ベアリングサポートアイドラー側です。このパーツはリニアブッシュをシャフト1本当たり2個使って合計で8個使う構造になっています。リニアブッシュをプラスチックパーツで挟みネジで固定する構造です。ナイロンバンドで固定するタイプもありましたが精度が悪いような気がしてネジ固定の方を選びました。このパーツを使えば4号機うまく動くと思います。

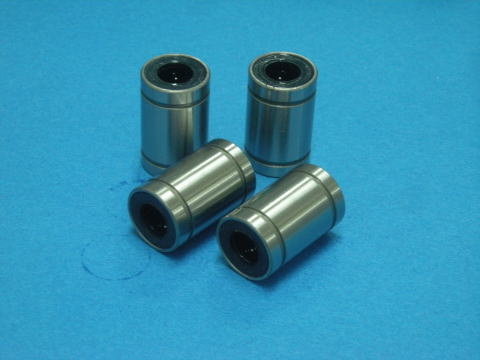

	これが上のパーツに取り付けるリニアブッシュLM8UUです。メーカーはTHKです。ミスミから買いました。価格は1個461円です。 ebayには12個650円で販売されていますがこのパーツは精度に影響しますので日本製を使う方が良いでしょう。

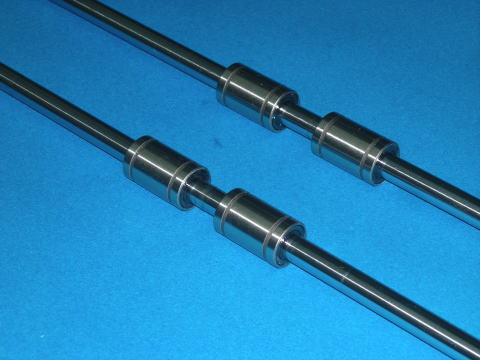

	リニアシャフトを刺した状態です。 1本のシャフトに2個のリニアブッシュを使います。遊びを小さくするために2個使うパーツにしました。遊びを許容するなら1個でもできなくはないです。

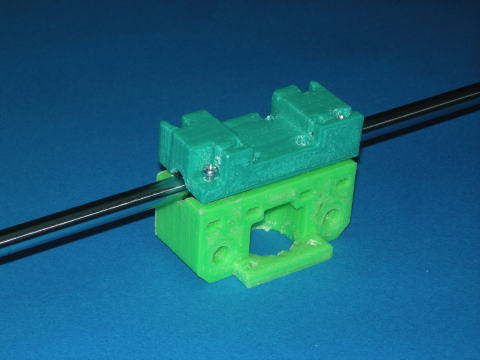

	プラスチックパーツに取り付けてみました。こちらは左側のY軸ベアリングサポートです。下部にX軸用ステッピングモーターが付きます。

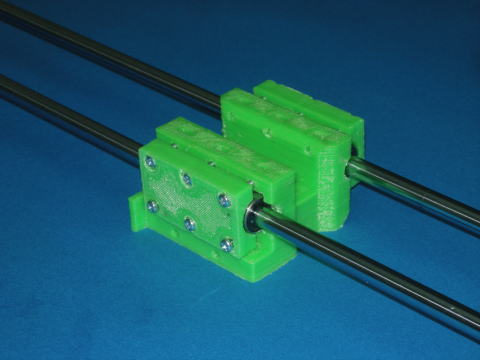

	X軸キャリッジです。隠れてて見えませんが4個のリニアブッシュが使われています。

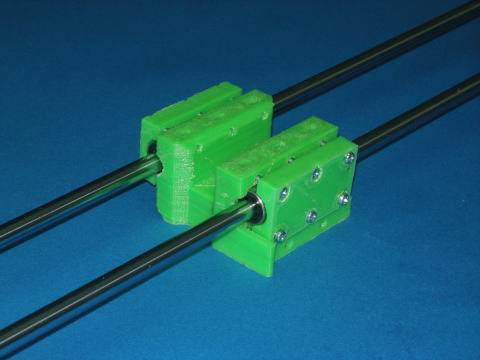

	同じくX軸キャリッジです。

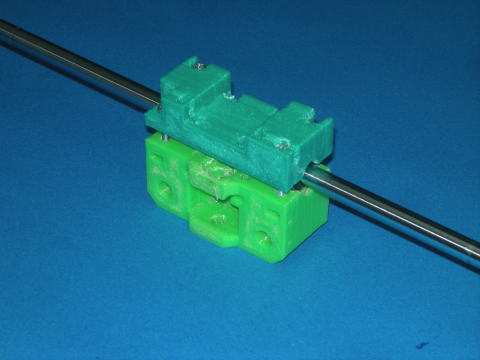

	こちらは右側のベアリングサポートです。こちらにはX軸用アイドラープーリーが付きます。
