3Dプリンター４号機改良
Z軸の製作
2014年9月11日
 |

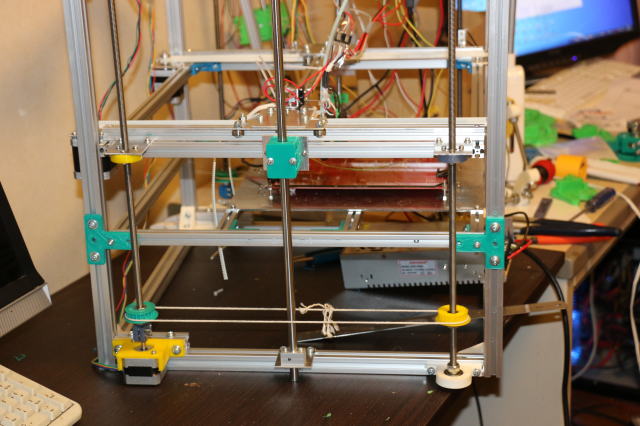

こちらは以前のZ軸です。 リニアブッシュが左右に各1個、合計2個付いています。 リニアブッシュは水平方向のずれを防止する役目です。 4本の送りネジで同時に上げ下げすることで傾きの防止をさせています。 それなりにうまく動いていました。 しかしベルトにひもを使っているので見た目がよくありません。 こちらも改良します。 改良点は下記の通り。 ・4本ある送りネジの内アイドラの付いている送りネジ2本を廃止してモーター付き送りネジ2本だけにする。 ・リニアブッシュを垂直方向に2個設置してZ軸の傾きを抑える。 ・ブッシュホルダーを金属製に変更する。 ・モーター付き送りネジをガイドシャフトの近くに移動する。 ・ヒートベッドを受けるフレームを作り替える。 |

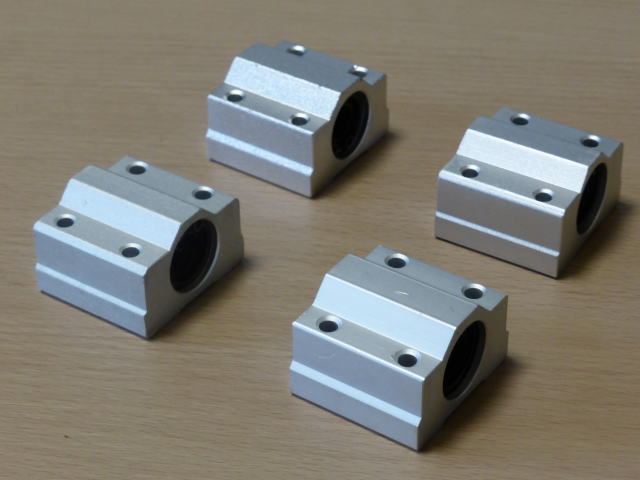

 | 10mmシャフト用のリニアブッシュです。 |
 |

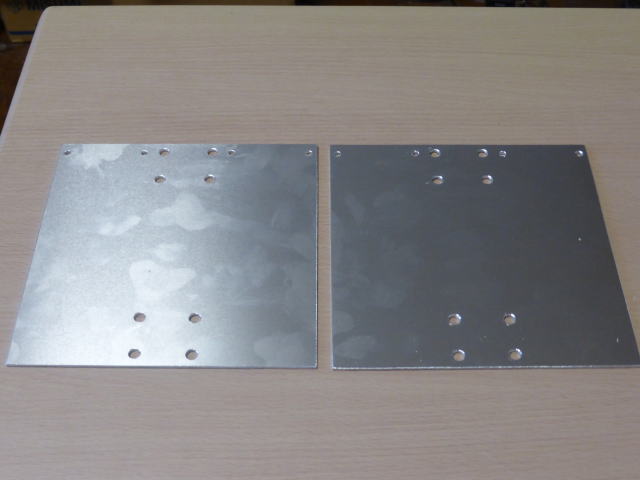

リニアブッシュを固定する板です。 |
 |

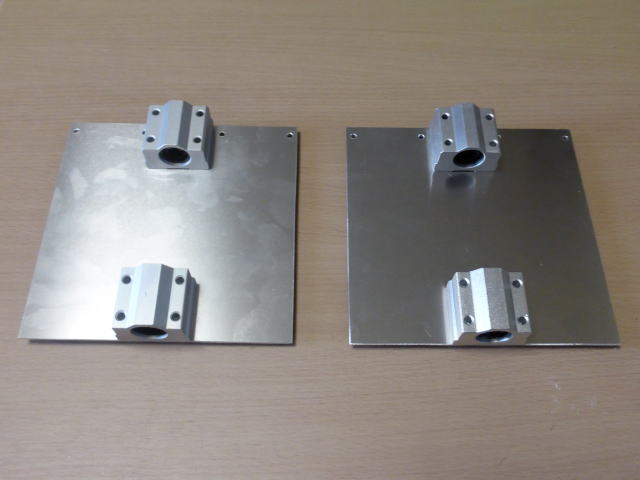

リニアブッシュを取付けました。 |
