3Dプリンター４号機改良
フィラメントホルダー
2014年9月27日
 |

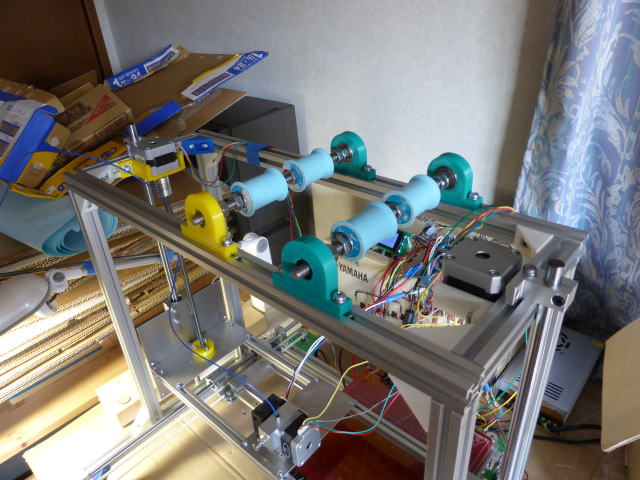

フレームのトップにフィラメントを置くのにちょうどいい場所があったのでここにフィラメントを置く事にしました。 Z軸のガイドシャフトとモーターの固定のために作られた頑丈すぎるやぐらはフィラメントホルダーの台としても役立ちました。 フィラメントを置くフィラメントホルダーはボビンの軸を使わない2本ローラータイプです。 ローラーの軸はM8寸切りネジです。 軸受けは8mmのベアリングを使っています。 ピロー型ベアリングホルダーは以前4号機で作ったZ軸の送りネジ用です。 フィラメントを載せるローラーは裁縫でつかう糸巻きです。 |
 |

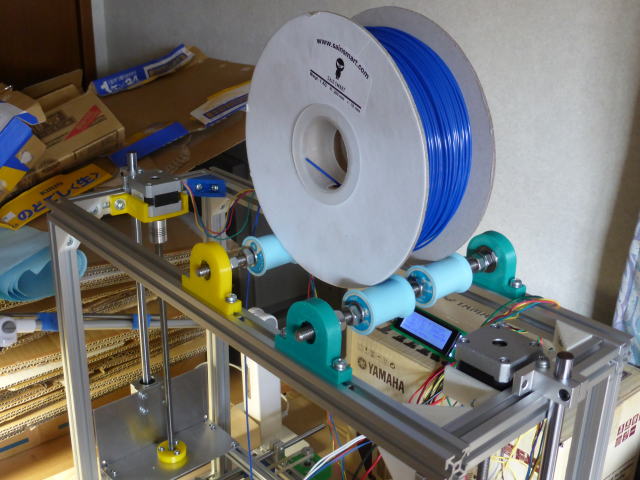

糸巻きの上にフィラメントを載せるだけの簡単装着です。 後はエクストルーダーがフィラメントを引っ張ってくれるので糸巻きローラーが回転してボビンが軽く回ります。 フィラメントボビンのセンターに軸を取り付けて使うフィラメントホルダーは軸の交換が意外と面倒です。 なぜならフィラメントのメーカーによってボビンのセンターの穴が違っているからです。 軸を何種類も用意しておく必要があります。 今回作ったフィラメントホルダーは軸を取り付けないので楽です。 |
 |

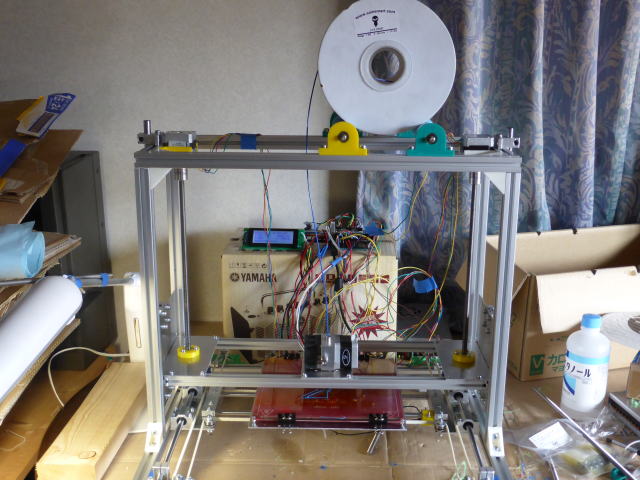

正面からみた様子 フィラメントを引っ張ってみたら軽く引き出せるのでエクストルーダーが引っ張る力で十分足りると思います。 上に付けたことで他に場所を取る事がないので具合がいいです。 |
