プリントヘッド分離



2015年6月13日

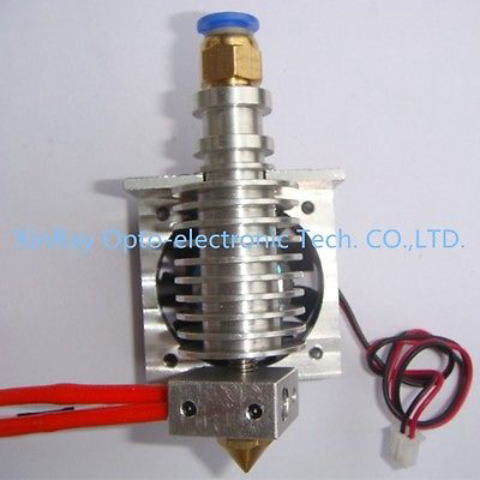

	こちらはメタルJ-Headです。 デルタ型3Dプリンター用にebayで購入しました。 3280円 ところがこのヘッド、すぐに詰まって使い物になりませんでした。
	こちらはebayで見つけたエクストルーダーです。 3642円 5月27日に注文しましたがまだ届きません。
	これはアマゾンで購入したプリントヘッドです。 去年7800円で購入しましたが現在品切れです。 エクストルーダーとホットエンドが一体になっています。 詰まりが少なく使い易いです。 このプリントヘッドを分離してボーデンタイプにして見ました。 目的はデルタ型3Dプリンターに使えるかテストするためです。 デルタ型3Dプリンターではエクストルーダーを取り付けるスペースもありませんし軽量化が必要だからです。

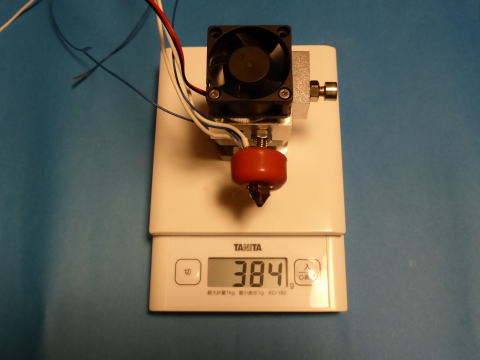

	まず全体の重さは384gでした。 大半はステッピングモーターの重さです。

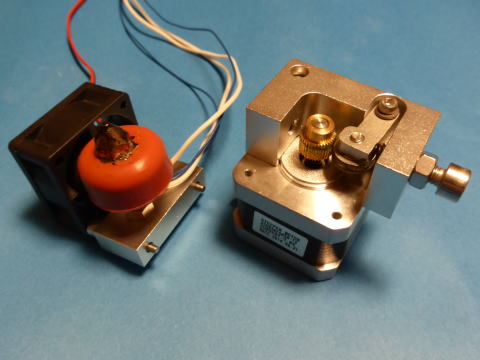

	ノズル部分とエクストルーダー部分に分離しました。

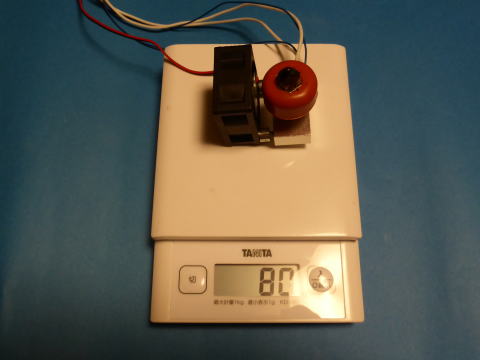

	ノズル部分は80gです。

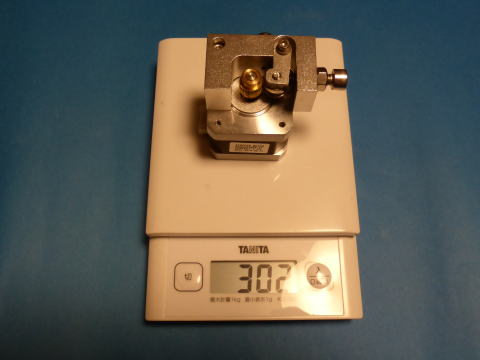

	エクストルーダー部分は302gです。 この分はXキャリッジから離れるので軽くなるはずです。

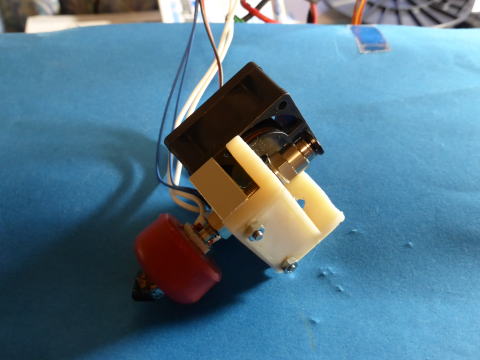

	ノズル部分の改造です。 樹脂パーツを作ってテフロンチューブ用の継ぎ手を固定しました。 樹脂部分にヘッドの熱が伝わるのでちょっと心配です。

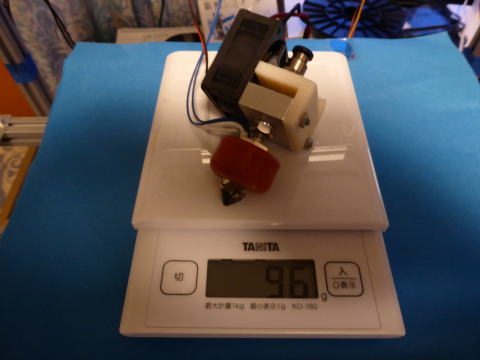

	重さは96gになりました。 384-96=288gの軽量化が出来ました。

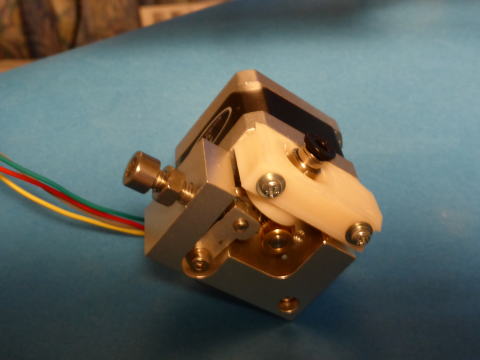

	エクストルーダーも改造します。 樹脂パーツを作ってテフロンチューブ用の継ぎ手を固定しました。

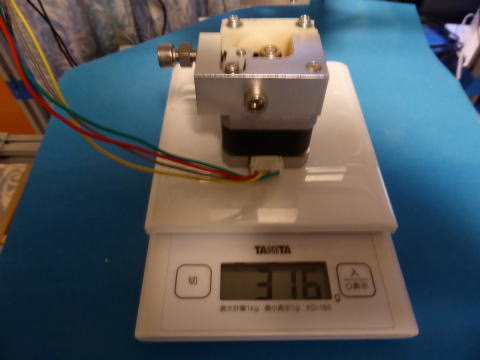

	重さは316gになりました。

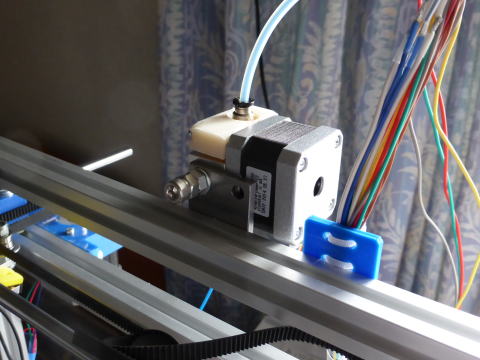

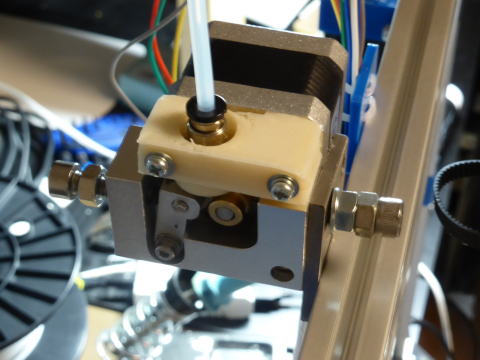

	エクストルーダーを本体に固定してテフロンチューブを取り付けました。 継ぎ手にチューブを差し込むだけで固定されます。 抜く場合は黒い部分を押すと簡単に抜けます。 うまく出来ています。

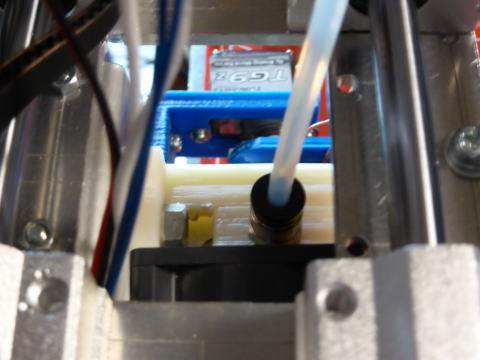

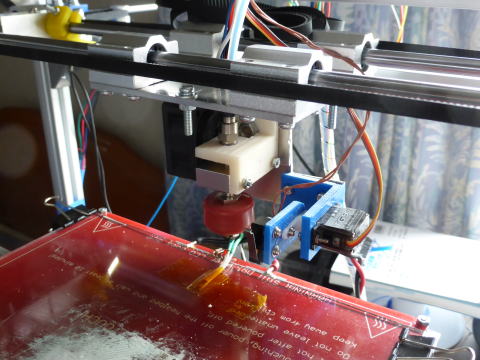

	ノズルもXキャリッジに固定してテフロンチューブを取り付けました。

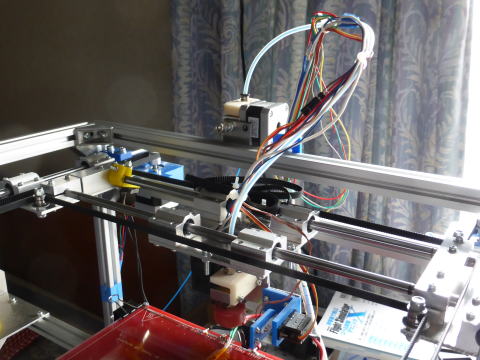

	エクストルーダーとノズルをテフロンチューブで接続した様子です。
	エクストルーダー
	ノズル

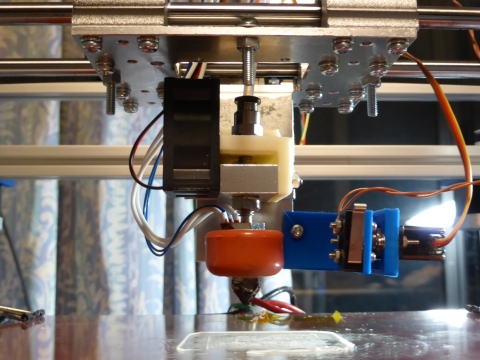

	ノズルを正面から見た様子です。
印刷して見ました。(動画) 問題なく印刷できました。 フィラメントの送り出しはうまくいっています。
