ヒートベッドフレームの構造は私の新CoreXY 3Dプリンターと同じにしました。 左右両側で支持するタイプです。 255mmX2本 140mmX2本 120mmX2本 |
 |

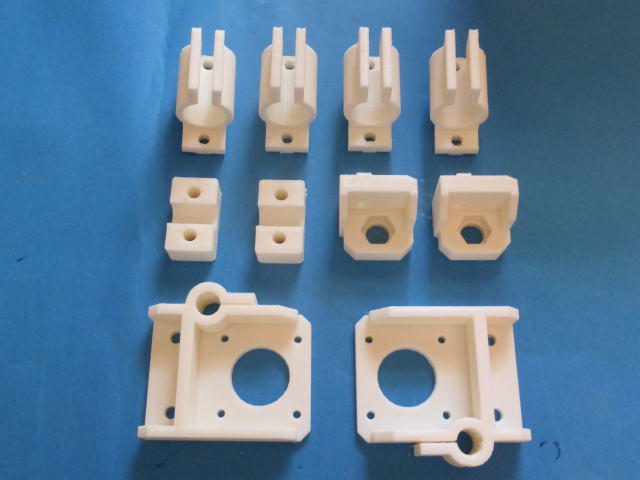

ヒートベッド関係の印刷パーツです。 |
 |

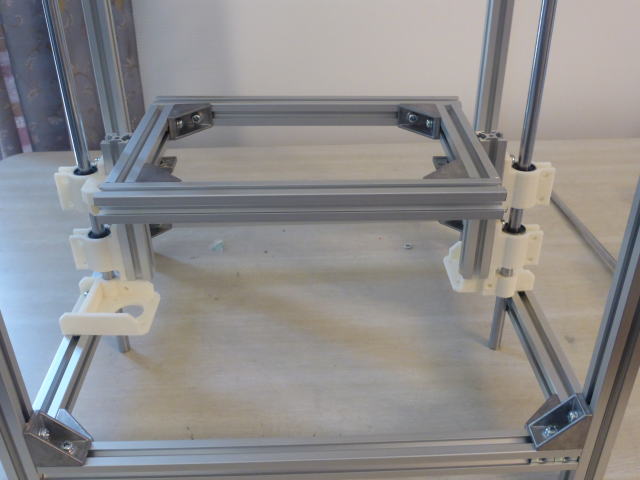

組み立てて本体に取り付けました。 この構造は改良型CoreXY 3Dプリンターで実績のある構造です。 剛性が高くそして動きは非常にスムーズです。 オリジナルのカンチレバー型(片持ち型)より安定していると思います。 |
 |

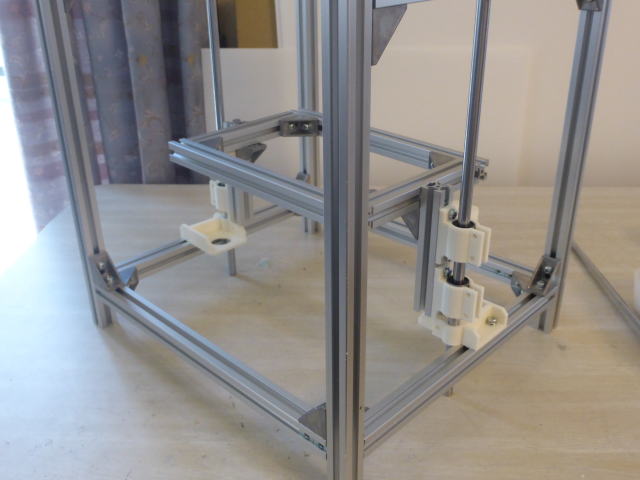

Z軸の上部はY軸があるので途中に梁を渡してZ軸の上端を固定しました。 ヒートベッドのぐらつきを抑えるためZ軸のリニアブッシュを左右に2個づつ付けました。 この構造でZ軸の移動距離は160mm確保できました。 |
 |

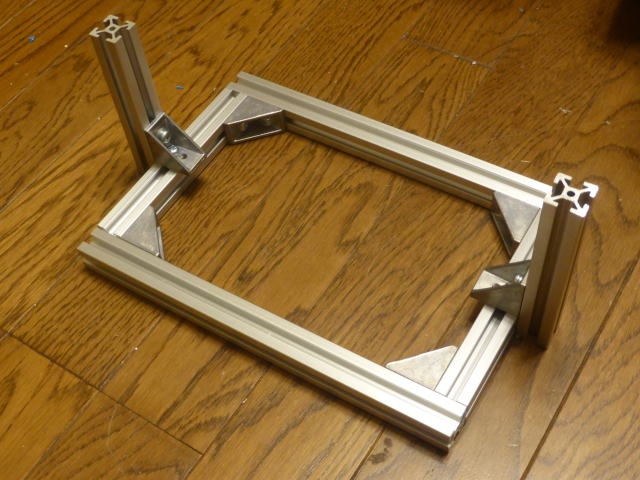

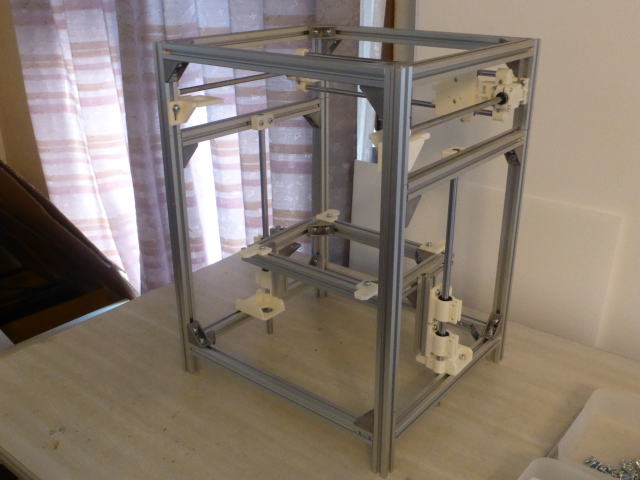

Z軸の移動距離が160mmというのは少し物足りない気がします。(もっとてもオリジナルは160mmですが) 4角の柱は下の枠から下に40mm出ています。 下の枠を一番下へ下げればZ軸を40mm伸ばせます。 その場合、樹脂の足を付ける必要があります。 とりあえずこの状態(写真の状態)で進めます。 |
 |

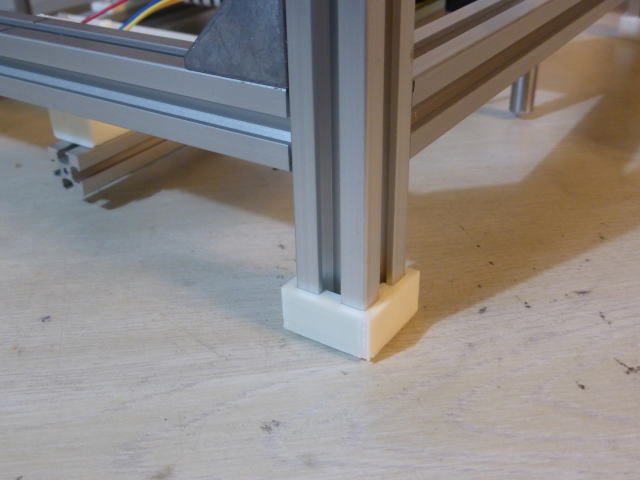

足の先がアルミフレームのままでは机などに傷をつけるので足の先に印刷パーツを付けました。 |
 |

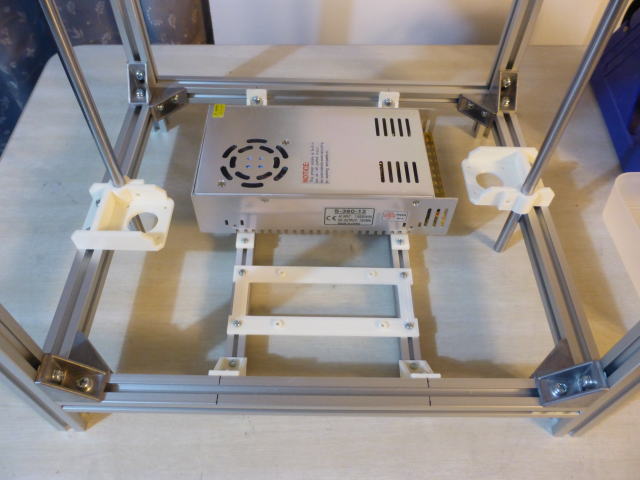

電源フレームを取り付けました。 |
