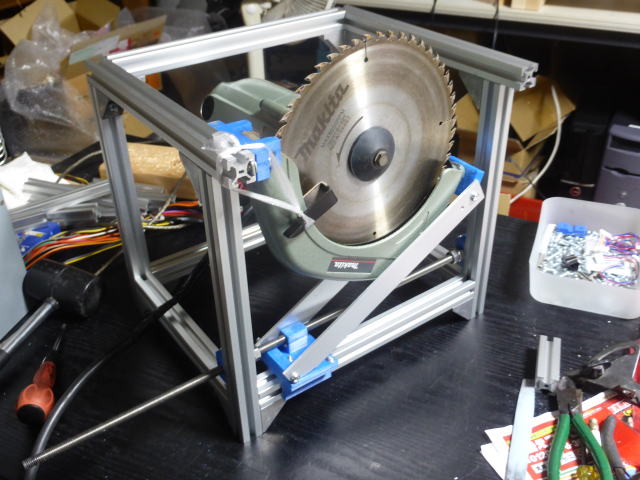

ノコ刃の昇降機構を製作しました。 写真のようにアルミフレームと3D印刷パーツで製作しました。 |
 |

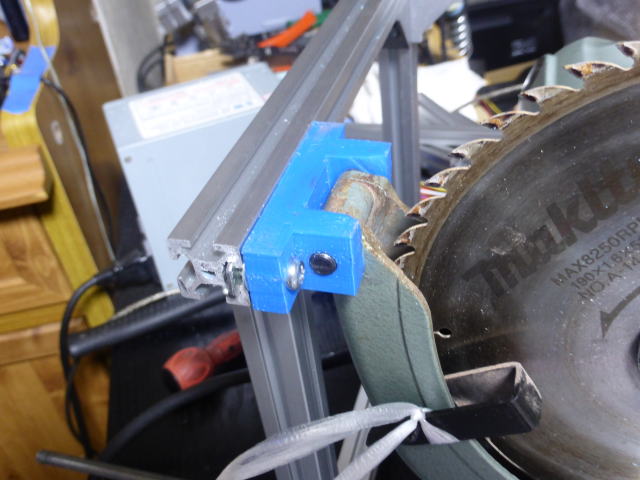

昇降用のヒンジ部分 力がかかる部分なので印刷の充填率を99%で印刷しました。 この部分だけはアルミ製にした方が良いかもしれません。 様子を見て必要ならアルミ製にします。 |
 |

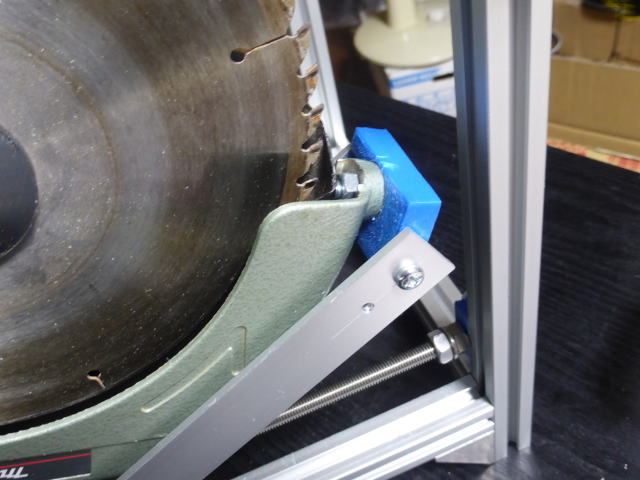

アルミフラットバーでこの部分に力を伝えてノコ刃を上下させます。 |
 |

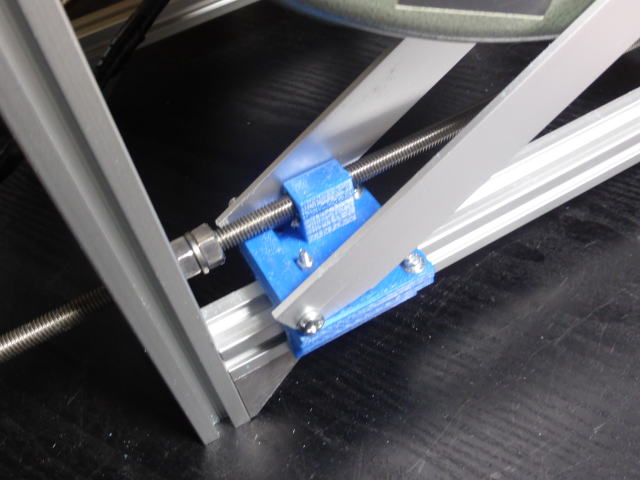

アルミフラットバーの片側はこのスライドキャリッジで前後させます。 アルミフレームを前後スライドのガイドレールとして利用しています。 送りネジを回す事でキャリッジに付いているナットが前後に動きます。 |
 |
上から見た様子 アルミフレームを箱型に組み立てたので丈夫にできました。 強度は足りていると思います。 |
| 動作テスト(動画) 昇降用の送りネジを手で回すには回転数が多過ぎますので電動ドリルで回しました。 うまく動きました。 |
|
