| XYプロッターの動作テスト XYプロッタが正常に動作するかテストします。 |
|
 |

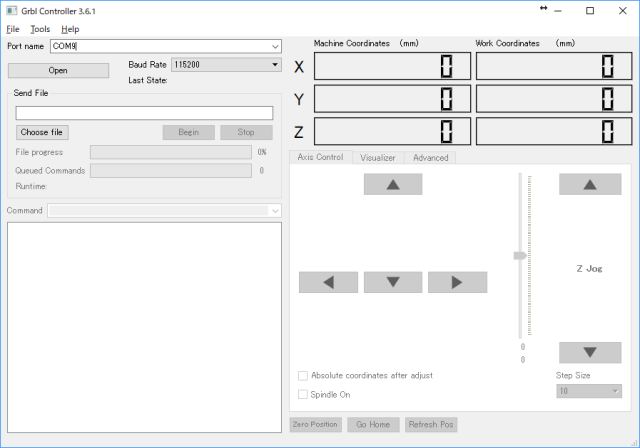

XYプロッターのACアダプタのプラグをコンセントに挿してください。 Grbl Controllerを起動してください。 左の画面が表示されます。 Baud Rate は115200を選択してください。 Port name の欄にCOM番号を設定してOpenをクリックしてください。 |
 |

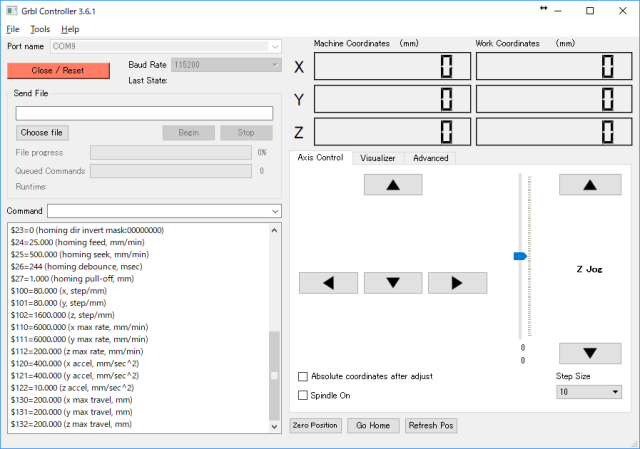

2〜3秒待ってください。 Port name の下のボタンが赤に変わってClose/Resetと表示されます。 Commandの下に$で始まる行が10数行表示されます。 そのようになれば接続成功です。 XYの移動テストを実施します。 Command の欄に「F6000」を入力してキーボードのEnterを押してください。 これはペンが動く速度を6000mm/min(100mm/sec)にする設定です。 Command の欄に「X30」を入力してキーボードのEnterを押してください。 ペンが右方向へ30mm動きます。 Command の欄に「Y30」を入力してキーボードのEnterを押してください。 ペンが奥行方向へ30mm動きます。 Axis Controlをクリックしてください。 三角ボタンが並んでいます このボタンをクリックするとペンが動きます。 Step Sizeで動く距離を変えられます。 三角が向いている方向と同じ方向に動く事を確認してください。 続いてペンの上下動作を確認します。 Command の欄に「M3 S40」を入力してキーボードのEnterを押してください。 ペンが下に降ります。 Command の欄に「M5」を入力してキーボードのEnterを押してください。 ペンが上に上ります。 ここでペンの高さを調整してください。 以上が正しく動けば正常です。 プロッターは描画できる状態になりました。 |
