Ender3 3Dプリンター

ベッドのレベル調整ナット

2023年8月10日

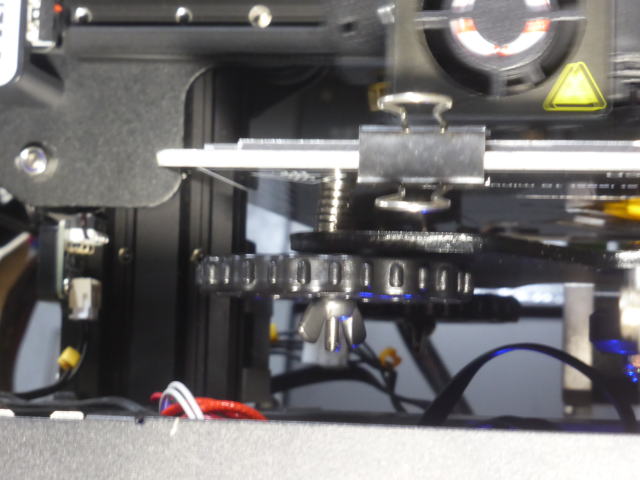

	ヒートベッドを水平に調整するためのレベル調整ナットというのが付いています。 写真の黒い円盤がそのナットです。 印刷前にはこのナットを調整してベッドを水平にする必要があります。 このナットが印刷中に緩んでしまってひどいときには外れて下に落ちてしまう事があります。 せっかく調整をしてもそんな状態では意味がありません。 残念ながらこの緩みを解消する機構は付いていません。 皆さんどうしているのでしょうか。 あるユーザーさんはフランジ付きナットを追加して緩み止めをしていました。 フランジ付きナットではいちいちスパナが必要になり面倒です。 工具無しで操作できるよう写真のように蝶ナットを付けて固定するようにしました。 これで緩む事はなくなりましたので毎回調整しなくて済むと思います。
	印刷中の動画です。 この動画は印刷ベッドのレベル調整ナットを蝶ナットで固定した後の動画です。

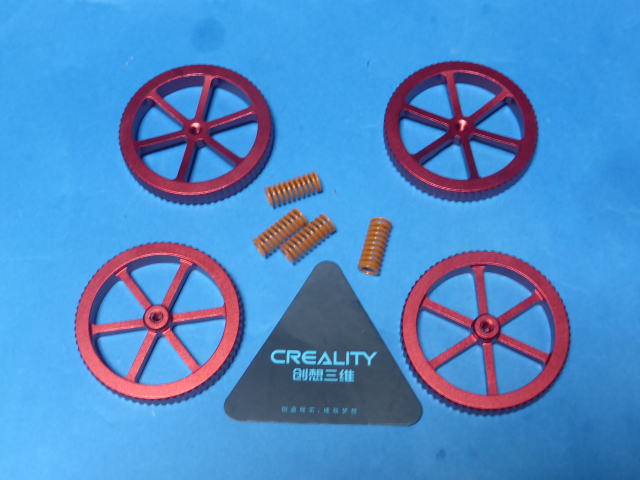

	ベッドのレベル調整ナットを固定するのに蝶ナットを使いましたが狭い場所ですので操作がし難かったです。 結局写真のようなオプションパーツを購入しました。 強化スプリングとアルミ製のナットのセットです。 amazonで1,099円でした。

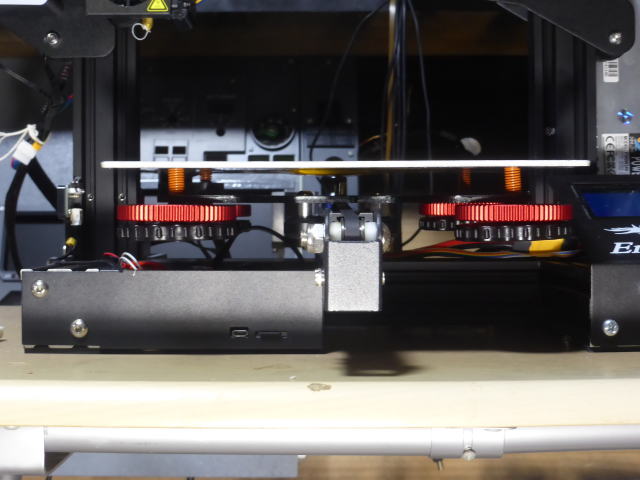

	この赤いナットをレベル調整ナットとして使って元々付いていた黒い樹脂製ナットを固定用のナットにしました。 ついでにスプリングも交換しました。 工具なしで調整できるようになりました。 赤いナットと黒いナットの間にスプリングワッシャーを入れました。 スプリングが縮む分だけ余分に回転させる必要が商事て効率が悪いです。 平ワッシャーに替えるかワッシャー無しにしてみようと思っています。
