| 軽負荷CNCルーターが完成したので試運転をしました。 厚さ10mmのポリアセタール板を加工します。 加工するものは旋盤用のチャックに取り付けるバックプレートです。 チャックをシャフトフランジに固定するためのパーツです。 まず内側の穴を開けました。 ポリアセタールなので快適に切削できます。 |
|
| 続いて外径を切削しました。 | |
 |

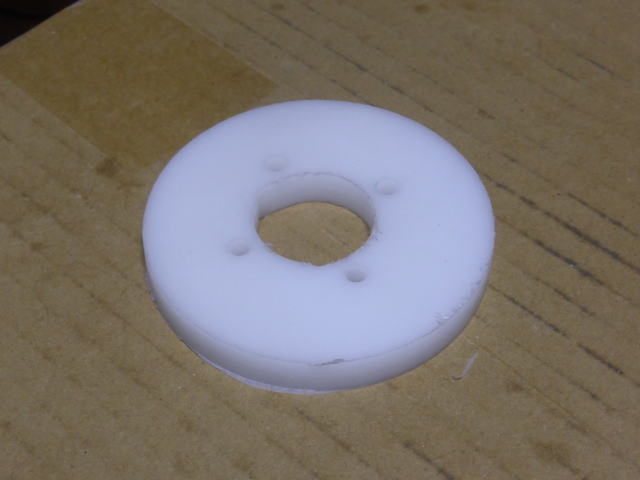

切削が終わりました。 |
 |

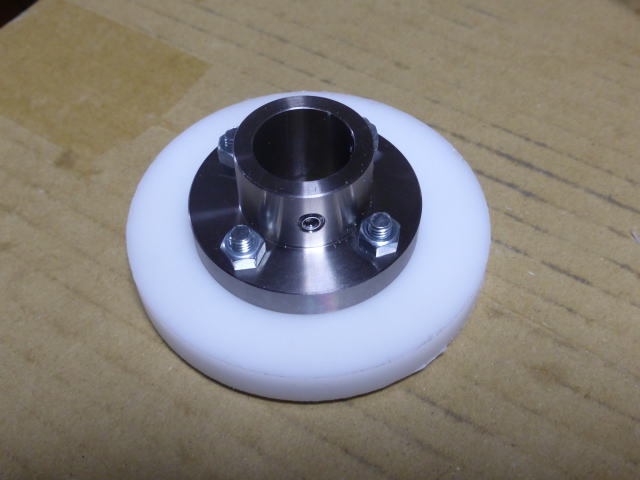

フランジに取り付けました。 |
 |

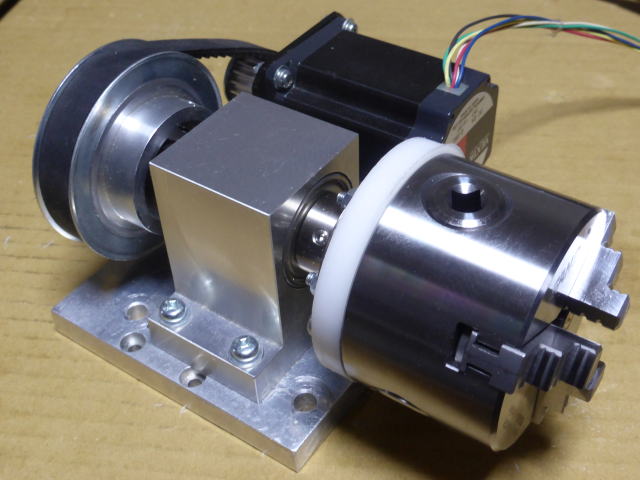

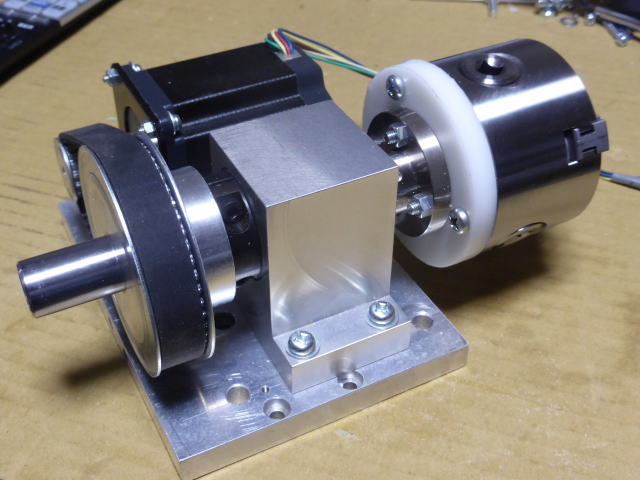

とりあえずチャックを固定して見ました。 材料がポリアセタールなので強度が不足するかもしれません。 もしその場合はアルミで作り直します。 |
 |
心合わせのためのインロー加工が残っています。 ロータリー軸とフライス盤の連携で加工する予定です。 |
| バックプレートの外径の心がずれていたので削りました。 | |
 |

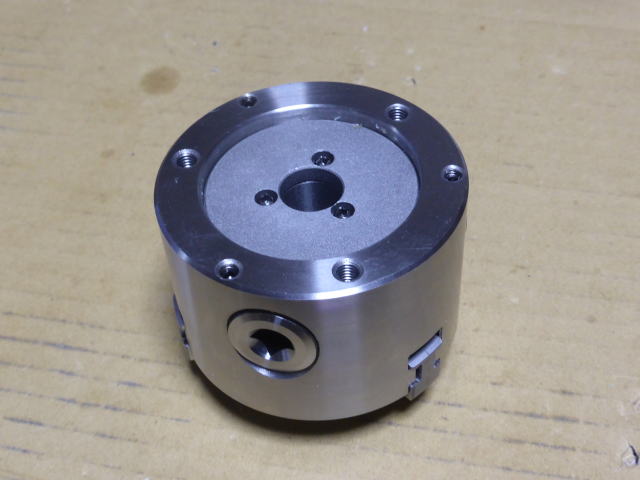

チャックの取り付け面は中央が窪んでいます。 これは中心を合わせるためのインロー加工です。 |
| チャックのくぼみに合わせてバックプレートにインロー加工をしました。 | |
 |

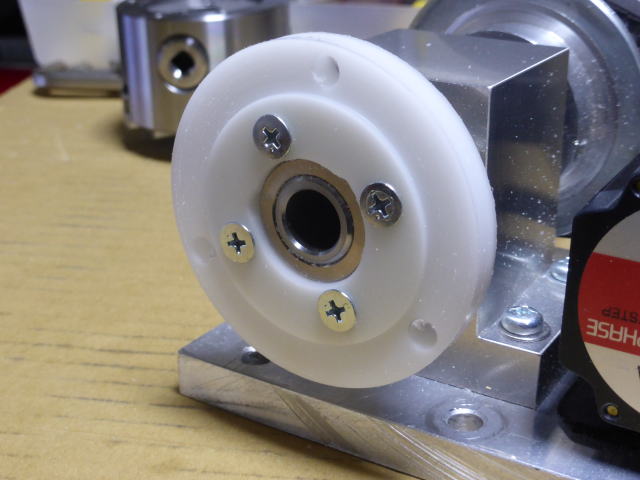

バックプレートインロー加工後 |
 |

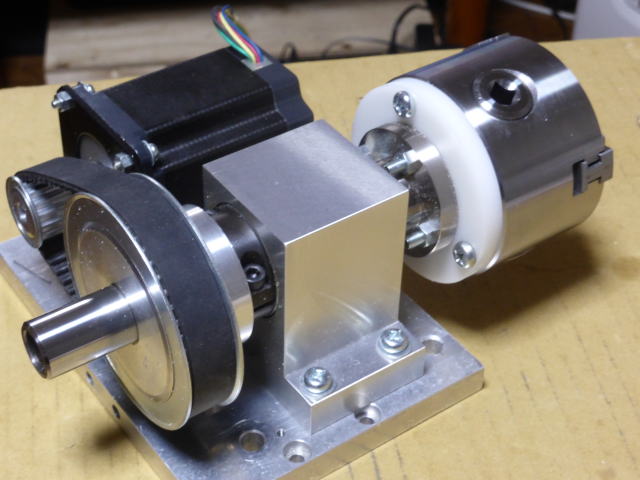

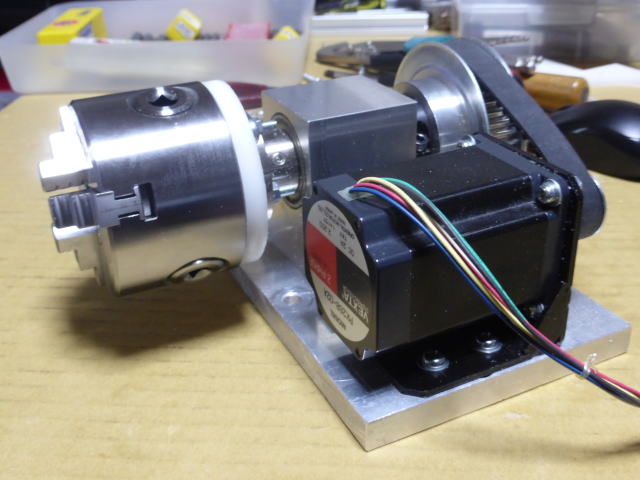

取り付けました。 ピッタリです。 |
 |
