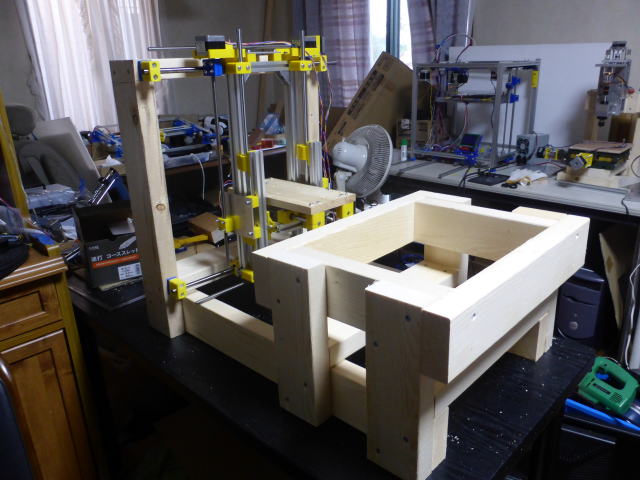

材料台の骨組みを付けました。 |
 |

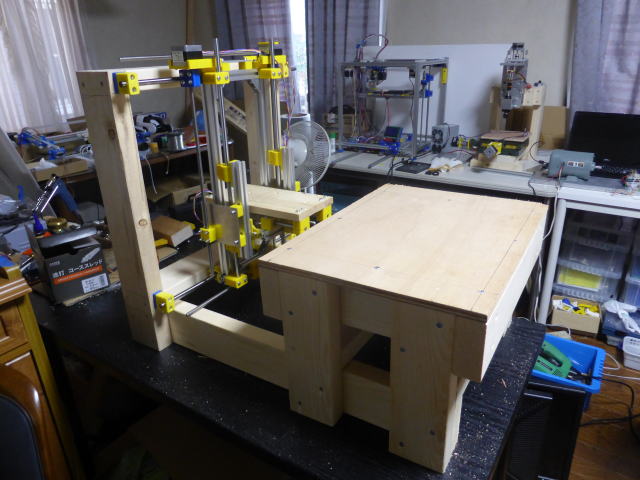

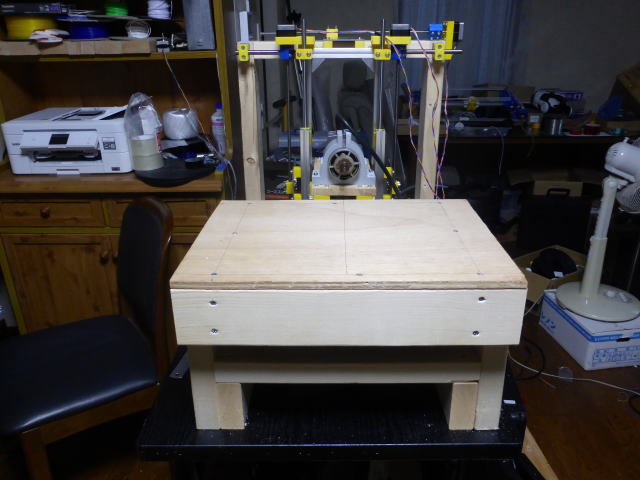

骨組みの上にありあわせのベニヤ板を貼りました。 台のサイズはZ軸方向が350mm、X軸方向が473mmです。 横CNCルーター全体の大きさは下記のようになりました。 X軸方向・・・473mm Y軸方向・・・600mm Z軸方向・・・737mm |
 |

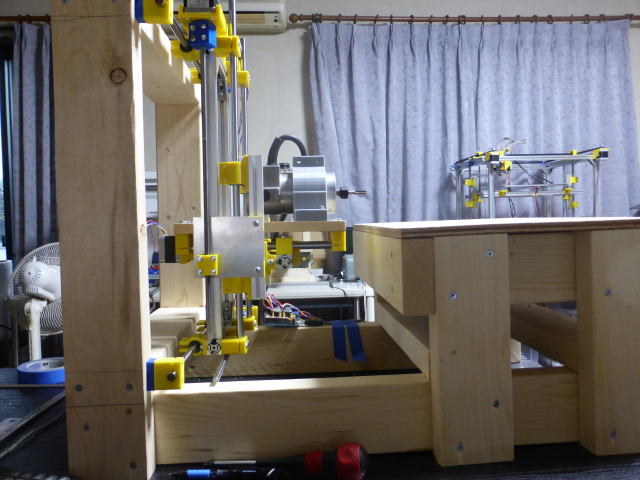

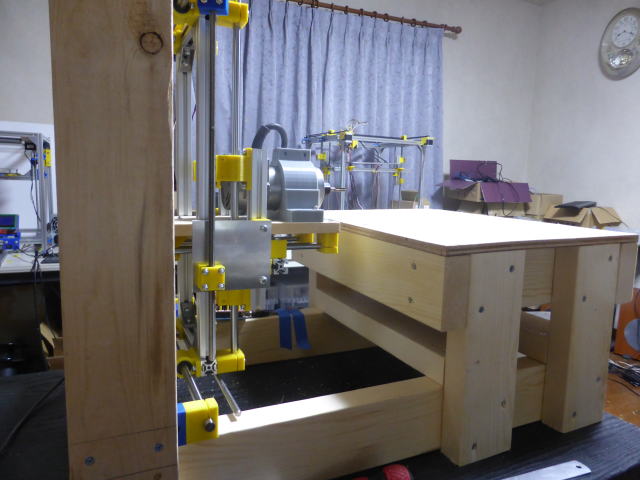

トリマを取り付けました。 |
 |
|
 |
|
 |
|
 |
材料固定用の穴を開けました。 M8のボルトで固定するので穴は8.5mmで開けました。 |
 |

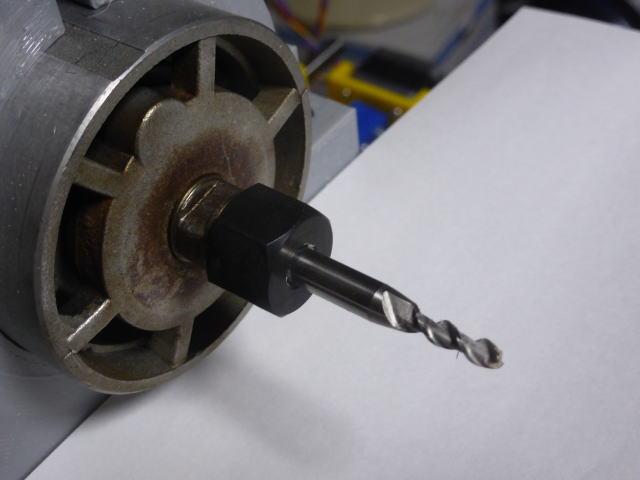

刃を交換しました。 サイズは4mmです。 |
 |

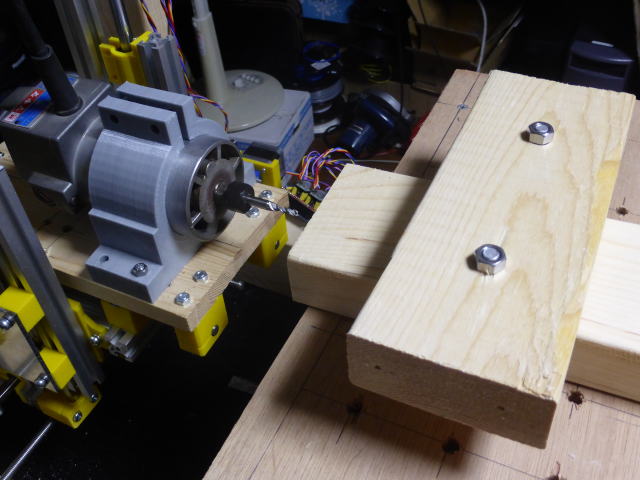

材料を固定しました。 |
 |

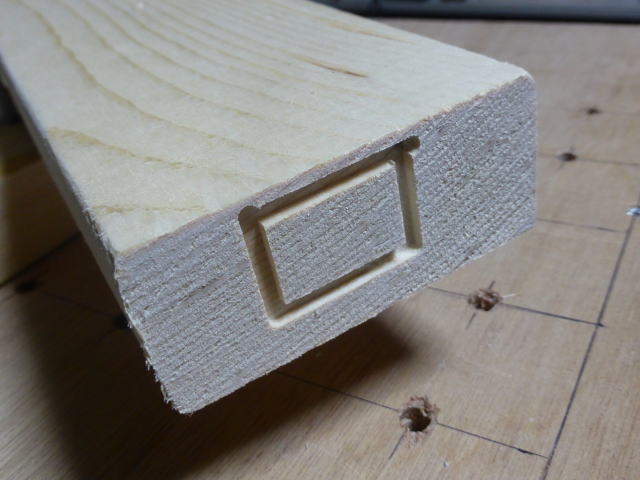

試しに削ってみました。 きれいに削れました。 器械の剛性は問題ないようです。 |
| XYプロッタ用の円の図で動かしてみました。 動く部分はXとYのみでZは動きません。 |
