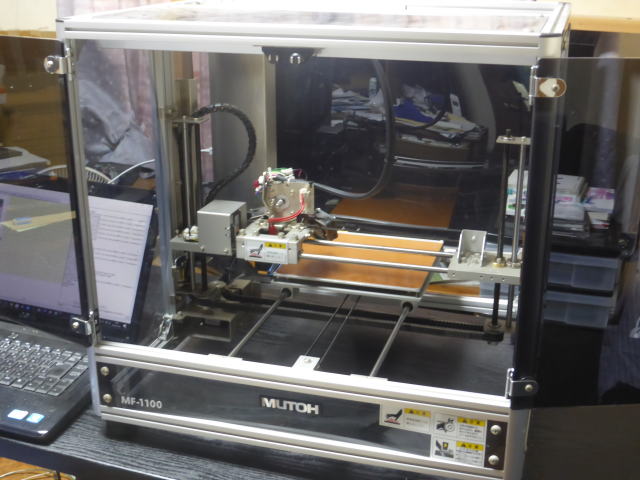

目立った傷や汚れはなくきれいな品でした。 電源を入れてﾎｰﾑﾎﾟｼﾞｼｮﾝへの移動が出来たので壊れてはいなかったです。 |
 |

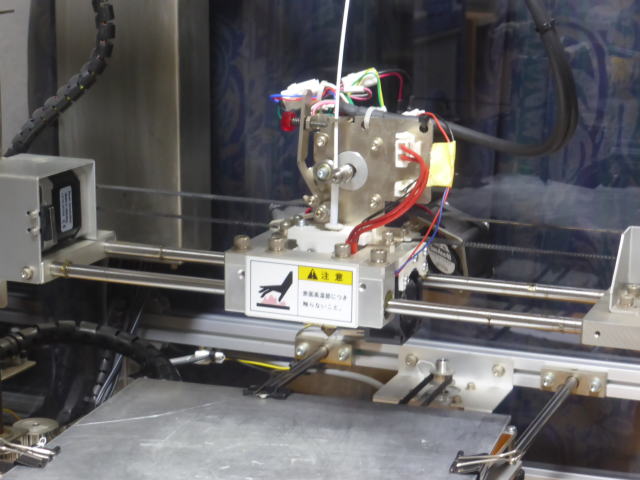

Xキャリッジです。 エクストルーダーが載っています。 隠れていますがエクストルーダーの下にホットエンドが有ります。 |
 |

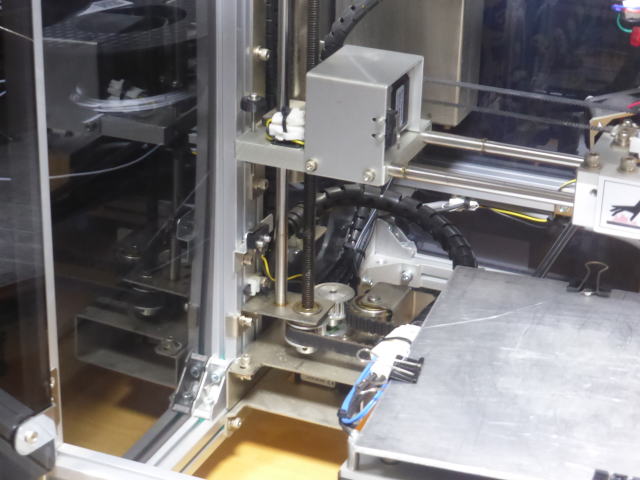

X軸のモーターが見えます。 Z軸左側のガイドシャフトと送りネジも見えます。 |
 |

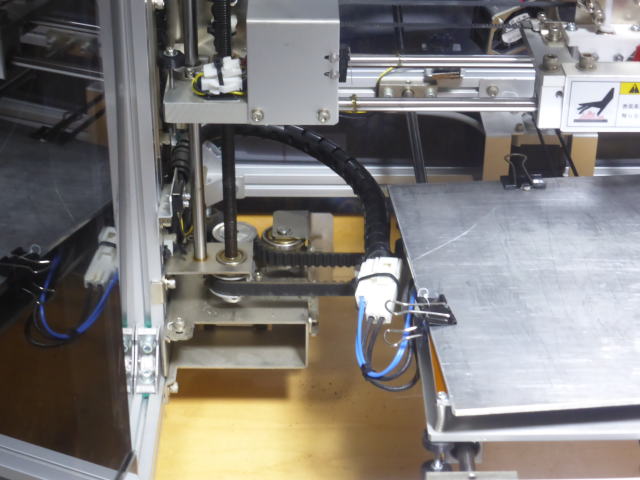

Z軸のモーターはこの部分に1台だけです。 右のZ軸の送りネジはベルトで連結されています。 こういう機構は珍しいと思います。 このような機構により左右の送りネジの送り量は完全に一致します。 多くの3Dプリンタでは左右それぞれにモーターが付いています。 そのような場合はモーターの脱調により送り量に誤差が出る場合が有ります。 |
 |

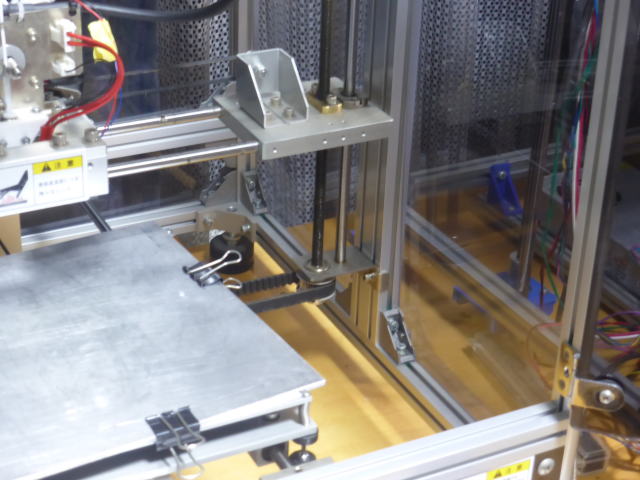

Z軸右側のガイドシャフトと送りねじです。 プーリーだけが付いていてベルトがかかっています。 |
 |

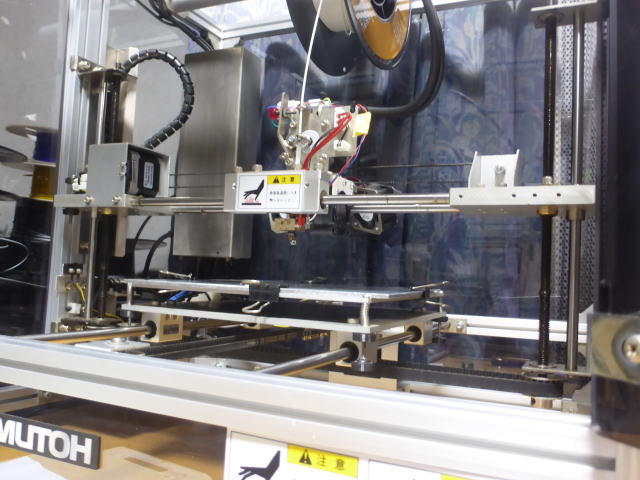

Y軸のガイドシャフトです。 Y軸の駆動方法はベルトドライブです。 |
