KOSSEL MINI 3Dプリンター

オートベッドレベリング

2015年1月17日

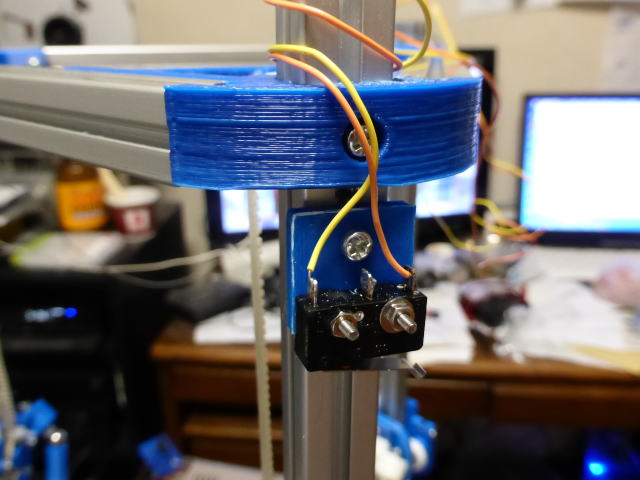

	上部リミットスイッチ 3本のフレームすべてに付けてあります。

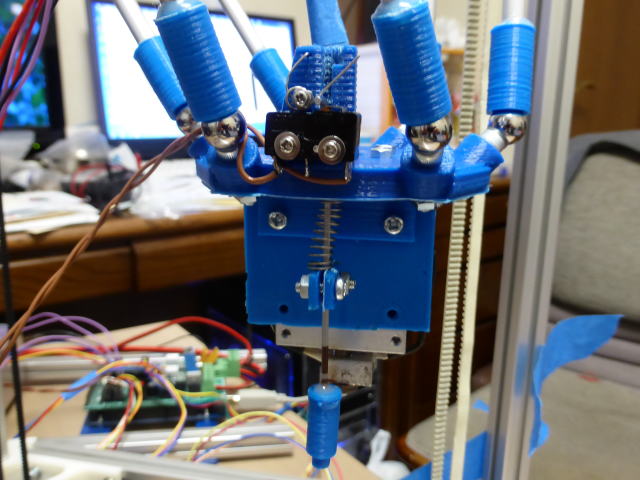

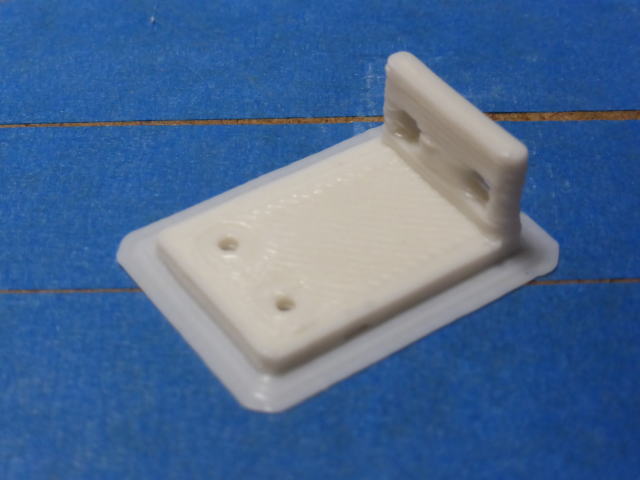

	印刷面検出用リミットスイッチ 写真はリミットスイッチを押す棒が下に下がっている状態です。 オートベッドレベリングの開始時はこの状態です。 棒の先端についているプラスチックのパーツは棒の長さが不足していたので延長するために付けました。 因みに棒はサイズ1.5mmのロングタイプの先端ボール型六角レンチです。(約300円) バネを止めるターミナルブロックは印刷パーツで済ませました。
	オートベッドレベリング リミットスイッチを押す棒をベルトに接触させて引っ掛かりを解除する動作をするのですが棒が短くてベルトに当たりません。 手動で引っ掛かりを解除する事にします。
	オートベッドレベリング　ズームアップ
	印刷面の高さを計測後リミットスイッチを押す棒を上に上げて引っ掛ける動作をします。 この後印刷が始まりますがリミットスイッチを押す棒はノズルより上にあるので邪魔になりません。

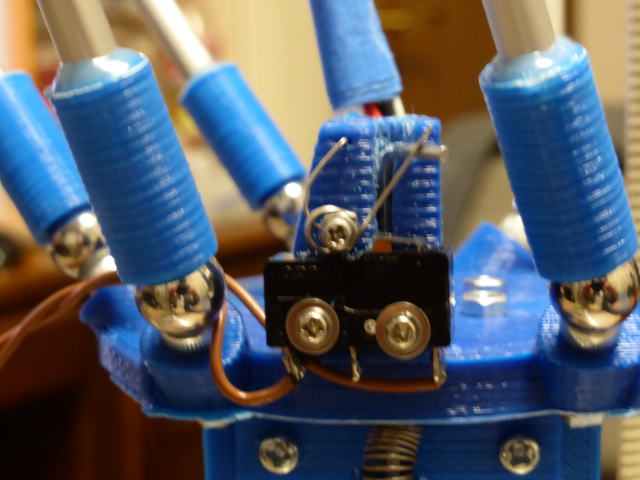

	印刷面検出用リミットスイッチ リミットスイッチを押す棒が上に上がって引っ掛かっている状態。 オートベッドレベリングが終了するとこの状態になります。
	印刷中
	印刷完了
