KOSSEL MINI 3Dプリンター
フレーム組み直し


2015年1月24日

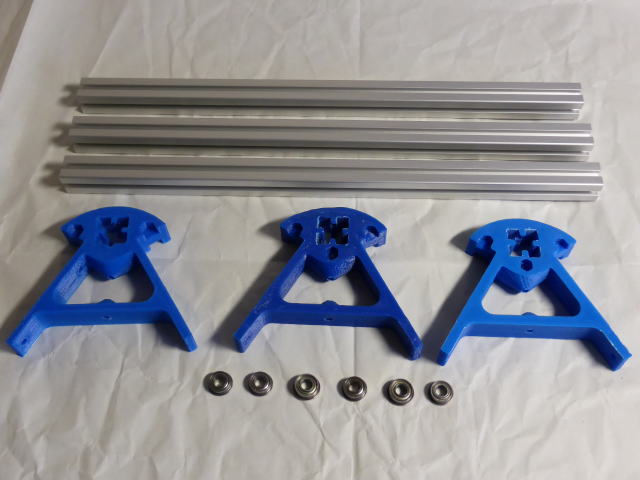

	印刷範囲は設計では直径で160mmですが140mmになっています。 理由はアームのキャリー側のジョイントセンターから本体の中心までの距離が15mm程短くなっているからです。 マグネット式のボールジョイントに変更したためそのようになった訳です。 印刷範囲を160mm確保すべく直すことにしました。 フレームトップの元のサイズは240mmです。 40mm延長して280mmにしました。 写真はフレームトップのパーツです。

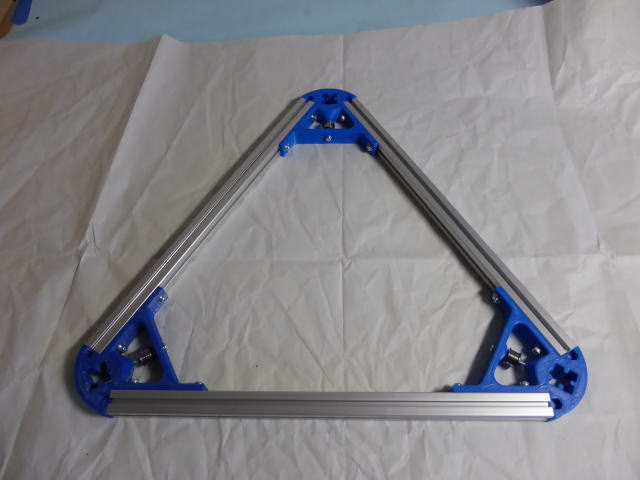

	フレームトップが完成しました。

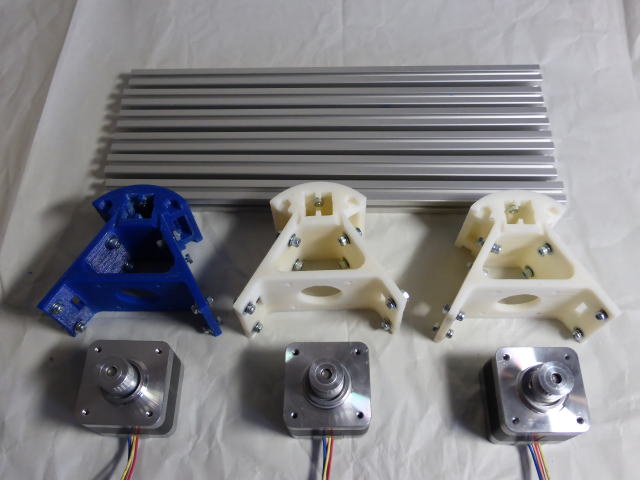

	写真はフレームボトムのパーツです。

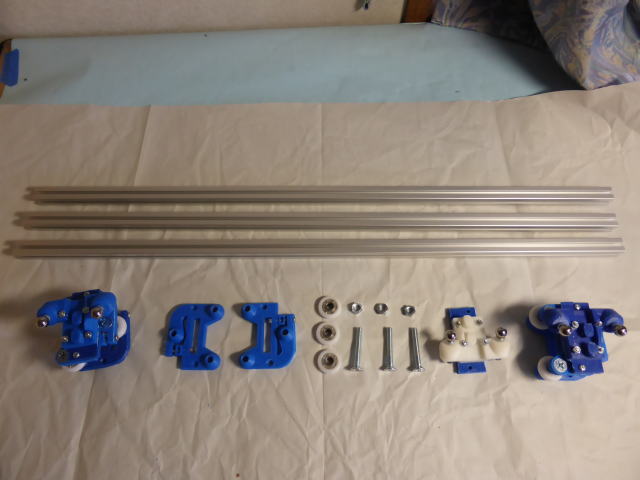

	写真はx、Y、Z軸とキャリーです。、
	フレームが完成しました。

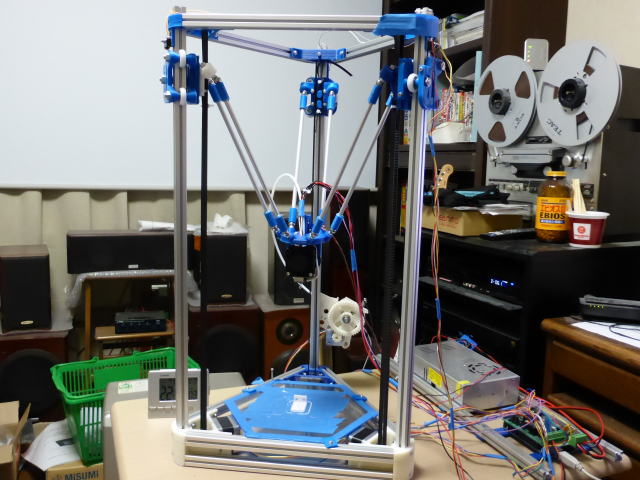

	エフェクタを取り付けて元通りになりました。 横幅が大きくなりました。 印刷範囲は設計通りの直径160mmが確保できました。
