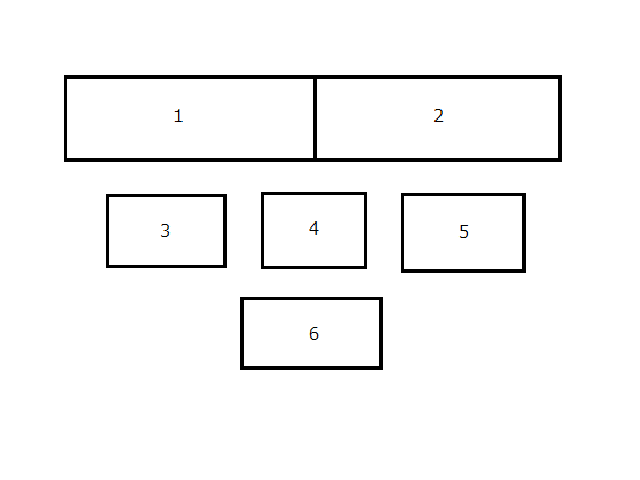

ディスプレイの構成は下記の通りです。 1・・・コックピット映像左半分(1920X1080プロジェクタ BenQ W1080ST+) 2・・・コックピット映像右半分(1920X1080プロジェクタ BenQ W1080ST) 3・・・キャプテン側PFD+ND(1920X1080液晶モニター) 4・・・スタンバイゲージ+Upper DU(EICAS)(1280X1024液晶モニター) 5・・・副操縦士側ND+PFD(1920X1080液晶モニター) 6・・・CDU+Lower DU(1920X1080タッチスクリーン付き液晶モニター) 1,2,3,5はサラウンド設定で7680X1080ドットの1画面として扱われます。 4と6は独立画面です。 以上の6画面を1台のPCと2枚のグラボ(GTX970)で表示しています。 (予算の関係で1台のPCで完結させる事にこだわっています。) 3に表示するPFDはAirManagerで表示しています。 なぜならP3DV4ではバグによりキャプテン側PFDを別ウインドウで表示できないからです。 4にはAirManagerでEICASとスタンバイゲージを表示しています。 EICASはP3DV4の別ウインドウで表示可能ですがスタンバイゲージはP3DV4の別ウインドウで表示できないのでEICASとスタンバイゲージをまとめてAirManagerで表示しています。 |
||||||
 |
コックピット全体です。 スクリーンの横幅が広くて全部が写真に収まりません。 |
||||||
 |

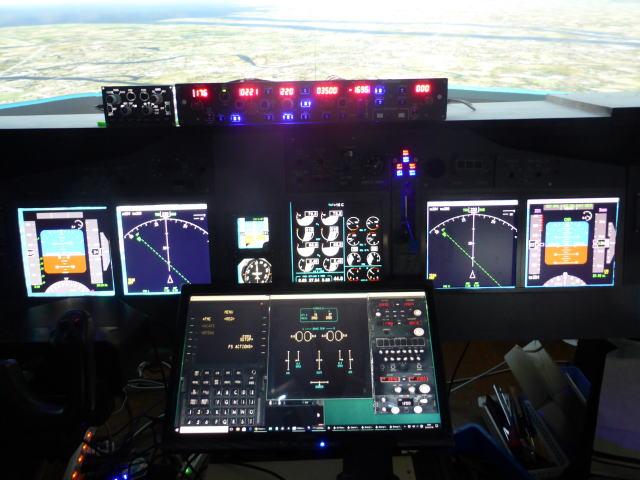

メインパネル部分の拡大写真です。 上段 EFIS、MCP 中段 左からキャプテン側PFD、同ND、スタンバイ計器、Upper DU(EICAS)、副操縦士側ND、同PFD 下段 CDU、Lower DU、Radio |
||||||
