計器用モニターの固定

2016年5月4日

計器用モニターですがむき出しの状態ではどうしてもコックピットらしくないです。 モニターの前にパネルを付けて不要な部分を隠す事でコックピットらしくしようと考えています。 手始めにモニターのスタンドを外してモニターを斜めに固定した板に取り付けます。

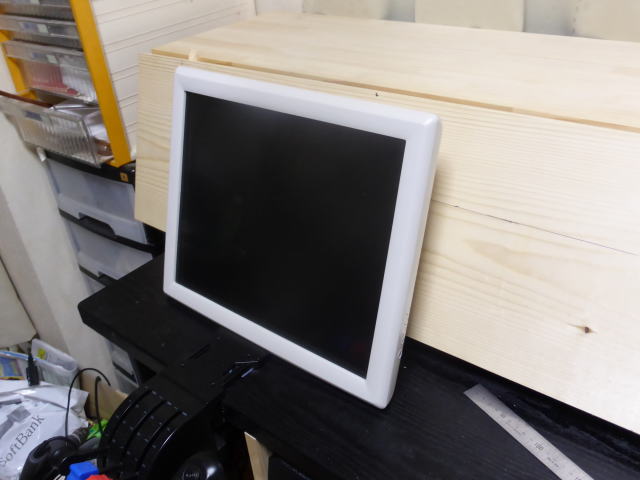

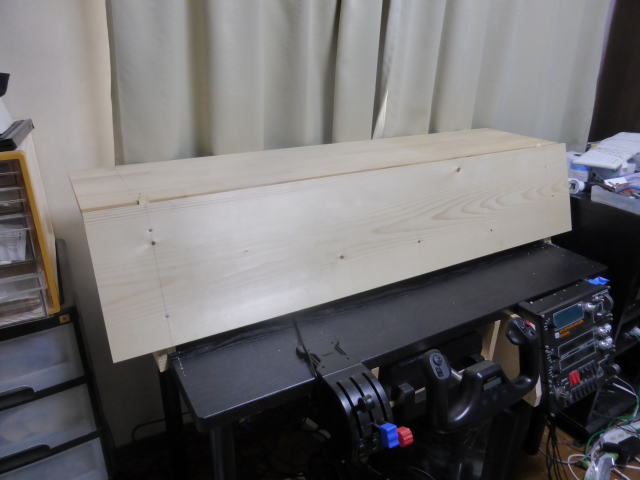

	計器用モニタの上下位置が高くて後部の景色用画面が見難いです。 　高さを低くするためモニターに付いているスタンドを外す事にしました。 　モニターを取り付ける壁用の板をテーブルに固定しました。

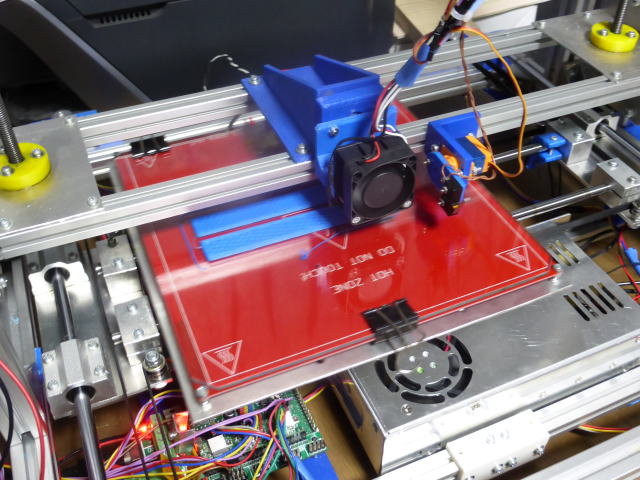

	モニターを固定するパーツを3Dプリンターで作りました。

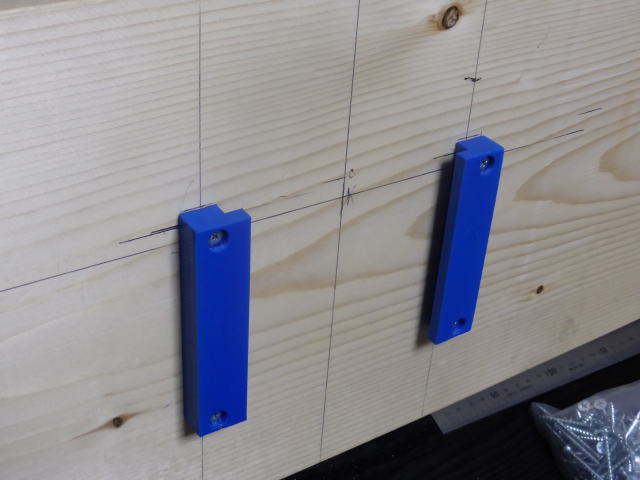

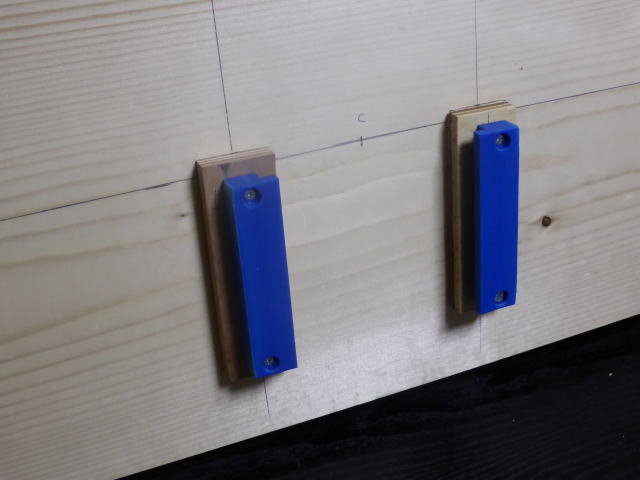

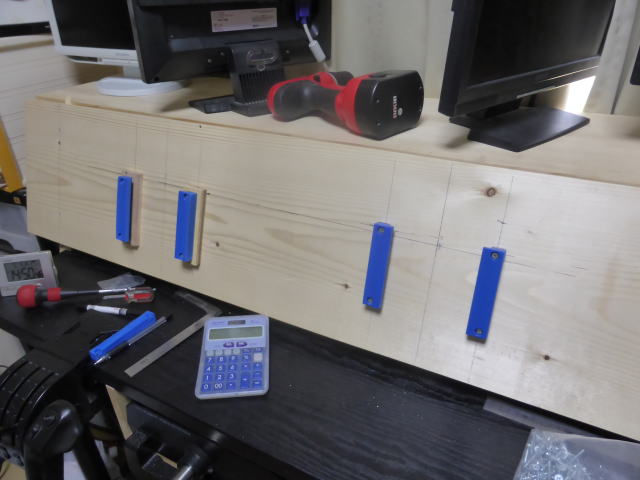

	モニター固定パーツを板に取り付けました。

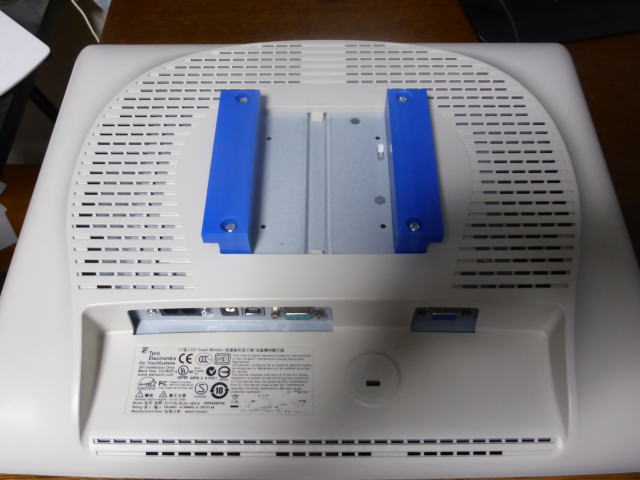

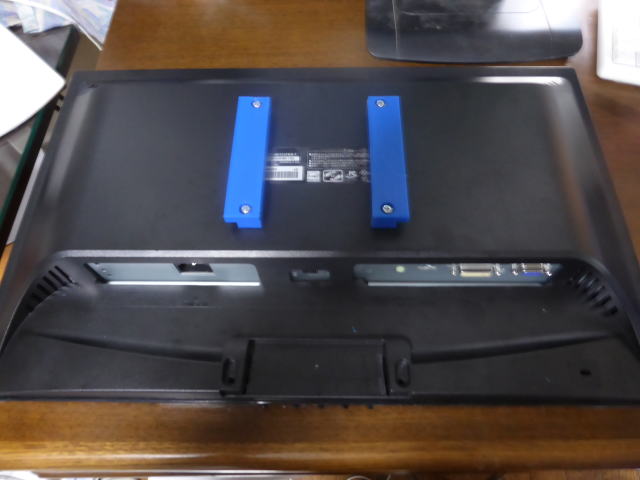

	モニターにも固定パーツを取り付けました。
	ここにはめ込みます。 　溝に合わせて上から差し込みます。
	モニターがテーブルに当たって固定されます。 　取り外す場合は上へ持ち上げるだけで容易です。
	ワイドモニターも同じように固定します。
	ここにはめ込みます。

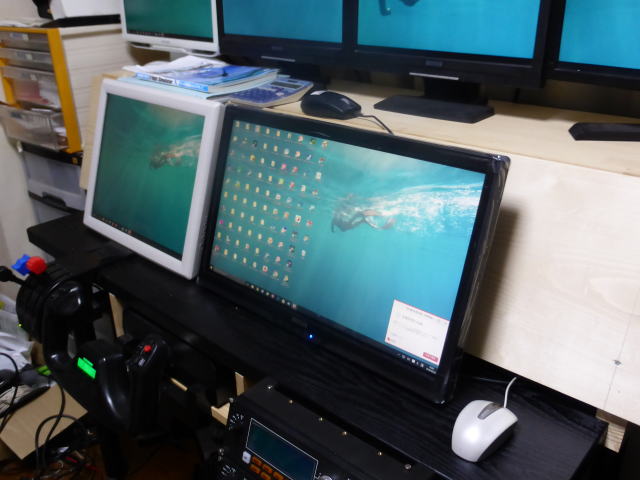

	できました。

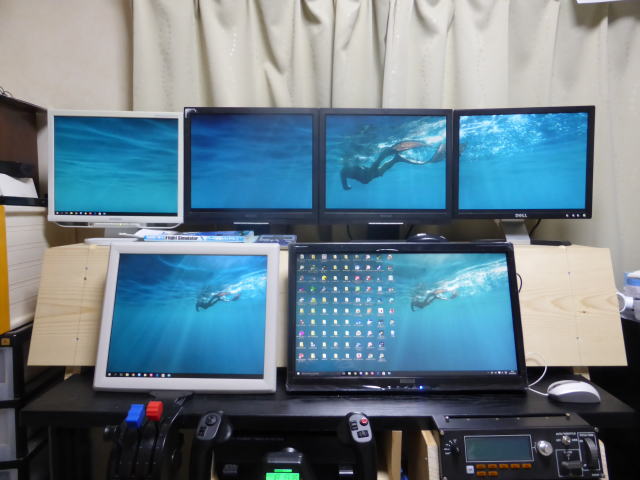

	計器用モニターの位置が下がったので後方の景色用モニターがよく見えるようになりました。 (下が隠れなくなりました。)
	MCPを取り付けるスペースもできました。 　計画では計器用モニターの前にもう1枚、板を張る予定です。 　その板に窓を作って見える範囲を限定します 　そうすればグラスコックピットらしくなると思うのですが。

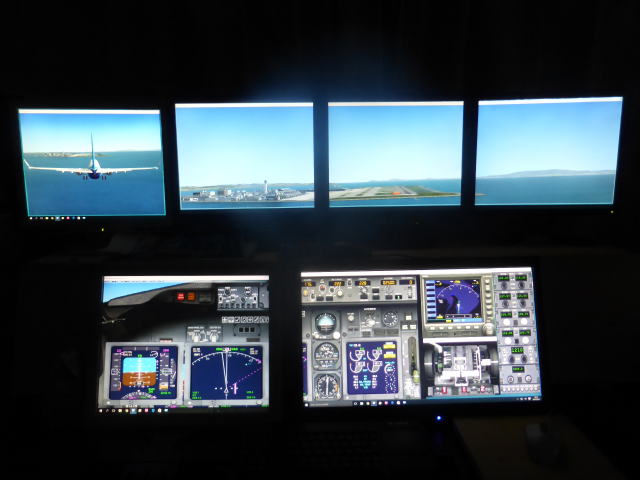

	部屋の照明を切って暗くしてみました。 　モニターの枠が見えなくなるのでコックピットらしく見えます。

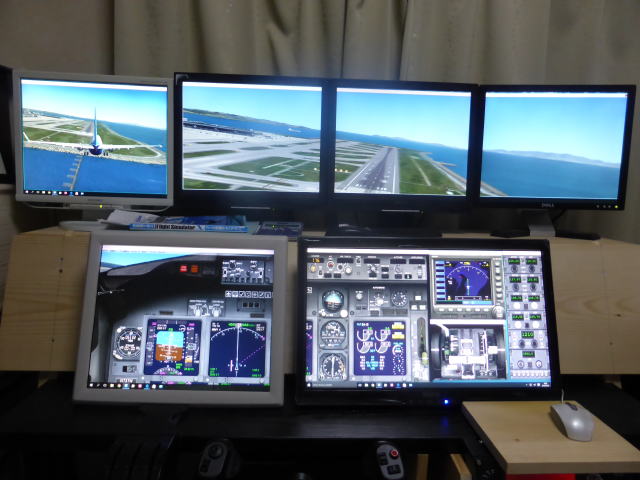

	計器用モニターをVGA3台に変更しました。

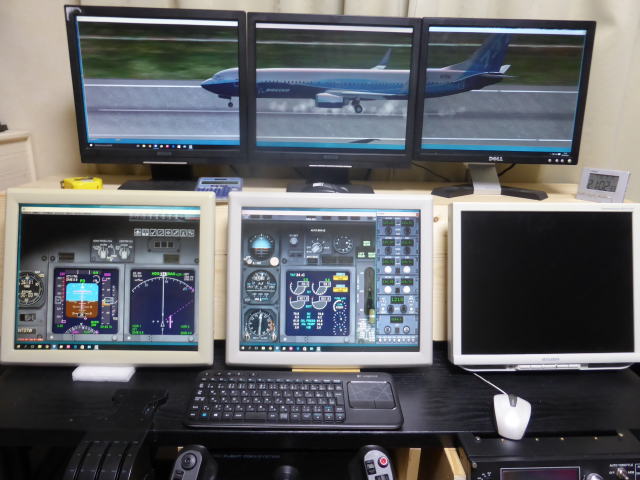

	左の2台はタッチパネル付きです。 一番右のモニターはHDMI-VGA変換ケーブルがないのでまだ接続できていません。

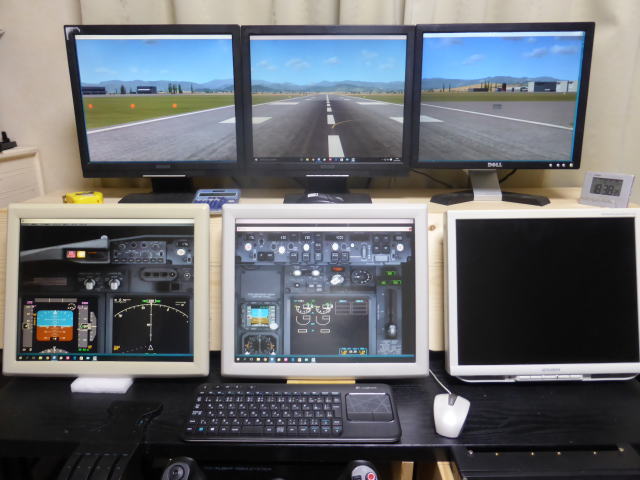

	MCPのハードを追加した場合は画面を上へシフトしてMCP部分を隠します。 　一番右のモニターに副操縦士用のPFDとMFDを表示しようと思います。 　そうすればコックピットらしくなるのではないかと思います。

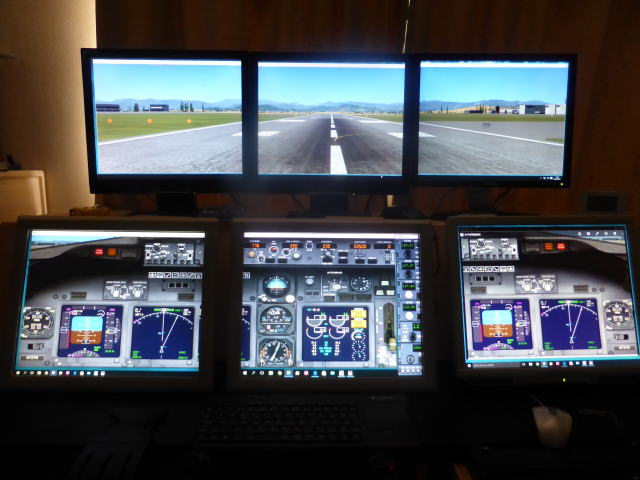

	一番右のモニターも繋ぎました。 副操縦士用の画面を表示してみました。 この画面はメインパネルの左部分を左右反転して作ったダミーです。 動きません。 モニターとモニターの間がやけに空いていますが後20mmは詰められます。
