数値設定つまみ

2016年5月8日

MCPなどで使える数値設定つまみを作りました。
	MCPなどで数値を設定できるつまみを作りました。

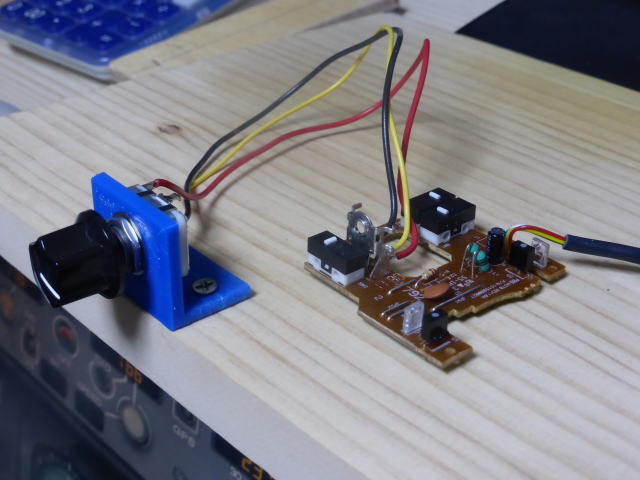

	作ったと言ってもマウスの内部基板を取り出してロータリーエンコーダーを接続しただけです。 　マウスはPS2タイプの中古品です。 ハードオフで108円で手に入れたものなのて゛壊しても惜しくはないです。 　PS2タイプにした理由は値段が安いのとUSBポートを使わないためです。

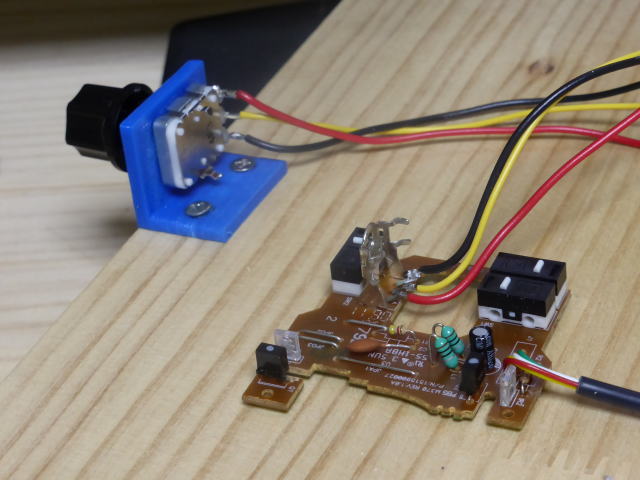

	マウスのスクロールホイールには小型のロータリーエンコーダがついています。 そのロータリーエンコーダーにつまみを付ければいいのですが加工が難しいです。 元々のロータリーエンコーダーは取り外して外部に汎用のロータリーエンコーダー(200円)を付けました。 板に固定するL型のブラケットは3Dプリンターで作りました。

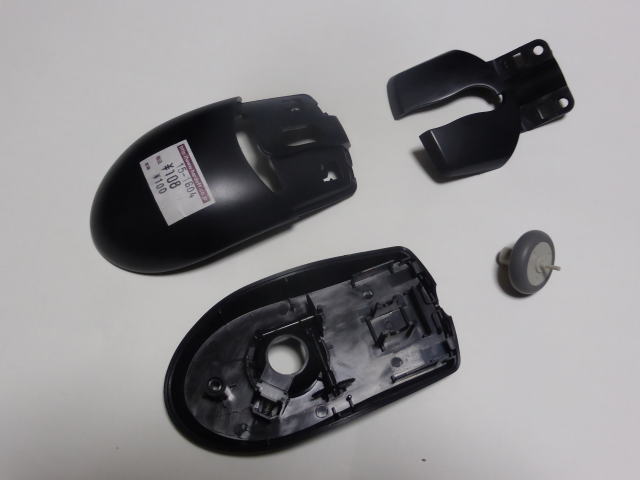

	これはマウスの残骸です。

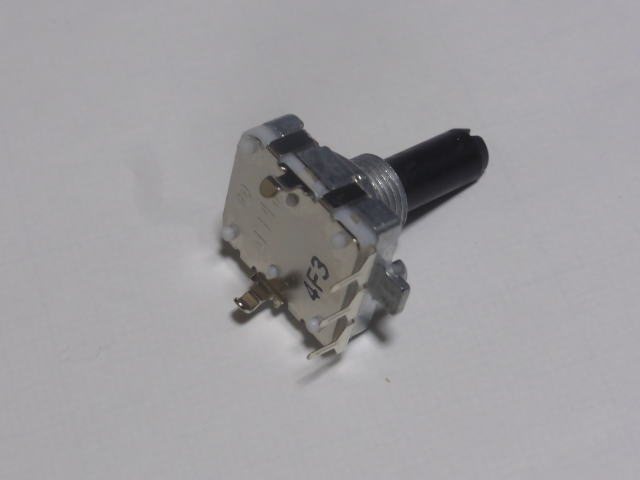

	これが汎用のロータリーエンコーダー。 　200円です。

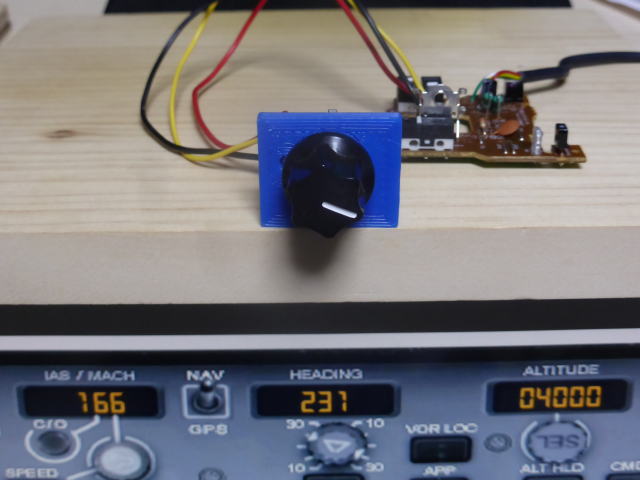

	つまみは共用でどこの数値を設定するにもこのつまみを使って設定します。 参考にさせてもらった情報は下記です。貴重な情報をありがとうございました。(勝手にリンクさせてもらいます。) http://aoitori7.seesaa.net/article/397016016.html

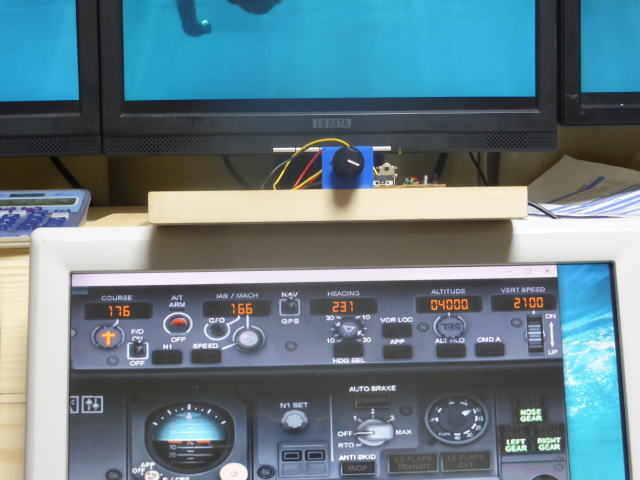

	動画 　画面上で回したいつまみを一度タッチしてその後今回作ったつまみを回すと数値が設定できます。 　動画ではつまみの右上にタッチしていますがタッチパネルの調子が変で座標が少しずれているためです。 本来はつまみそのものをタッチすればよいです。
