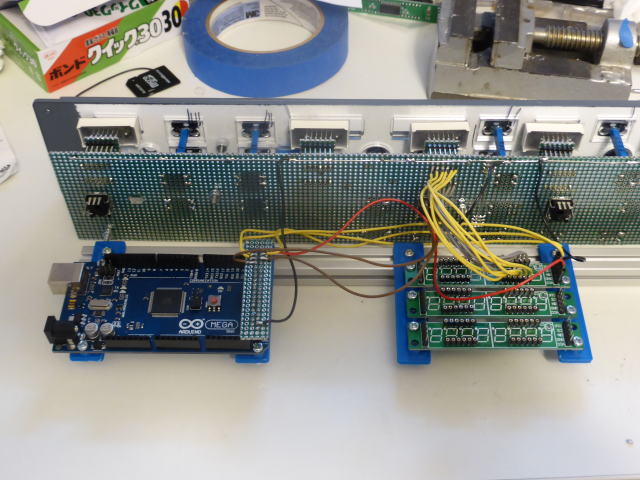

配線は130本を超えるので大変です。 とりあえずALTITUDE(高度)だけ配線をしました。 Since the wiring exceeds 130, it is serious. For the time being, we wired ALTITUDE only. |
||||||
 |

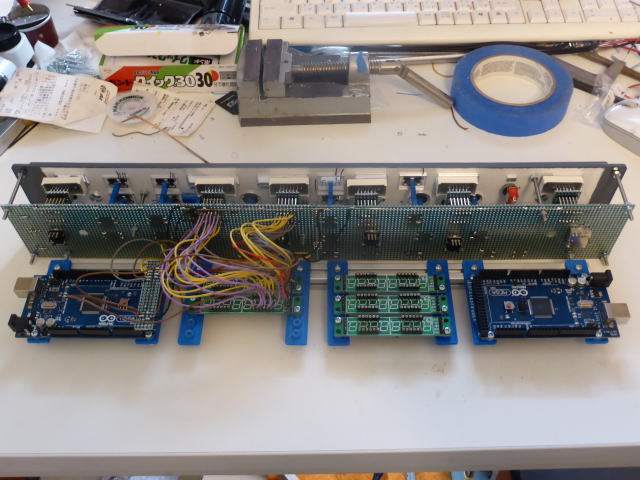

7セグメントディスプレイ基板は1枚で8桁表示できるので3枚で間に合わうと考えたのですが無理でした。 全部で6枚使うことにします。 写真は5枚です。入荷次第6枚にします。 VERTICAL SPEED(垂直速度)も配線しました。 この配線作業が面倒で根気が続きません。 無理して一気に済まそうとせず気が向いた時に少しづつやろうと思います。 Seven-segment display boards can display eight digits on one sheet, so I tried to make it on time with three, but it was impossible. I will use six in all. There are 5 photos. It will be six sheets as soon as arrival. I also wired VERTICAL SPEED (vertical speed). This wiring work is troublesome and persistent. I will try to do little by little when I feel like going without trying to forcibly do it at once. |
||||||
| ALTITUDEとVERTICAL SPEEDの動作テストをしました。 表示すべき桁数は両方とも5桁ですが4桁LEDを2つ並べて8桁にすると隣とぶつかって取付できません。 6桁の物に変える予定ですがまだ入手できていないのでとりあえず現在は4桁だけ表示するようにしています。 最下位の1桁は表示されません。 ノブを回すとMCP本体の表示と画面の表示の両方が一緒に変化しました。 正常に動作しているのを確認できました。 I tested the operation of ALTITUDE and VERTICAL SPEED. The number of digits to display is both 5 digits but if you arrange two 4 digit LEDs to 8 digits, you can not install it by striking next to it. It is planned to change to a 6-digit one, but we are currently not able to get it so we are currently only displaying 4 digits. The least significant digit is not displayed. Turning the knob changed both the display of the MCP body and the display of the screen together. I was able to confirm that it is working properly. |
|||||||
