ランディングギヤーレバー
2017/03/05
ランディングギヤーのレバーを作りました。 |
|||||||
![]() |

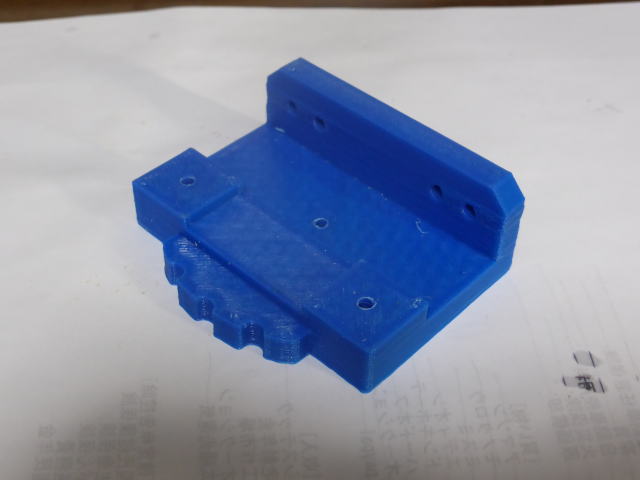

3Dプリンターで左のようなパーツを印刷しました。 |
||||||
![]() |

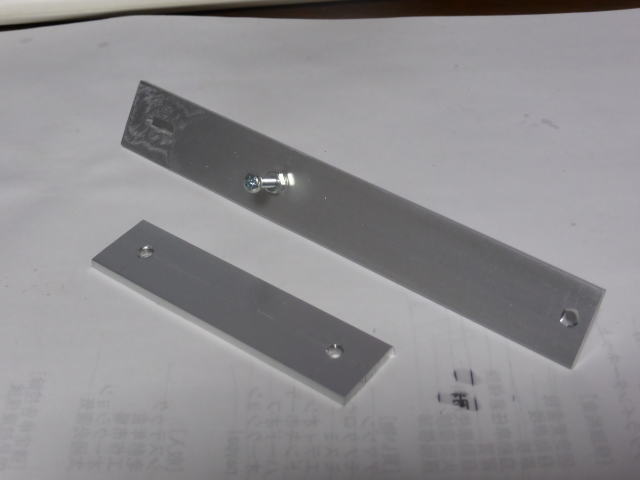

アルミのフラットバーを切りました。 |
||||||
![]() |

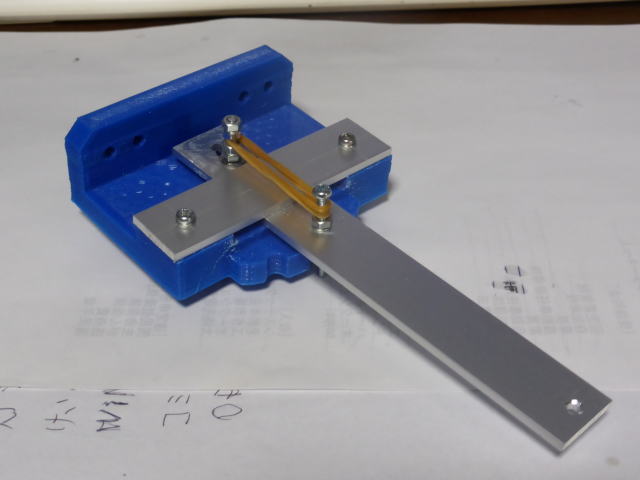

組み立てました。 輪ゴムを使っていますがバネに変える予定です。 リミットスイッチはまだつけていません。 |
||||||
![]() |

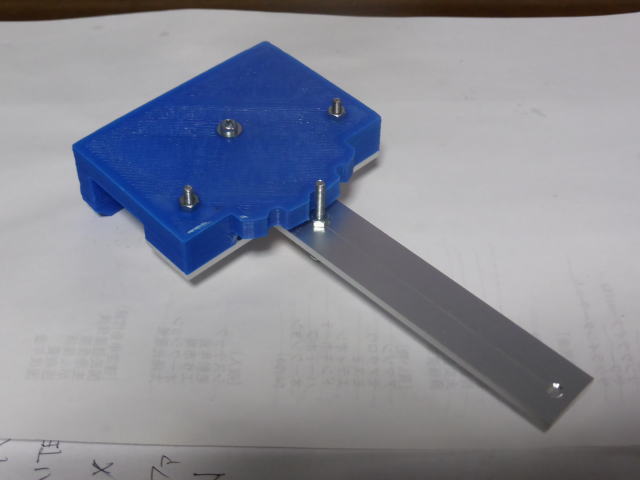

溝が付けてあるので3箇所で止まる構造です。 | ||||||
![]() |

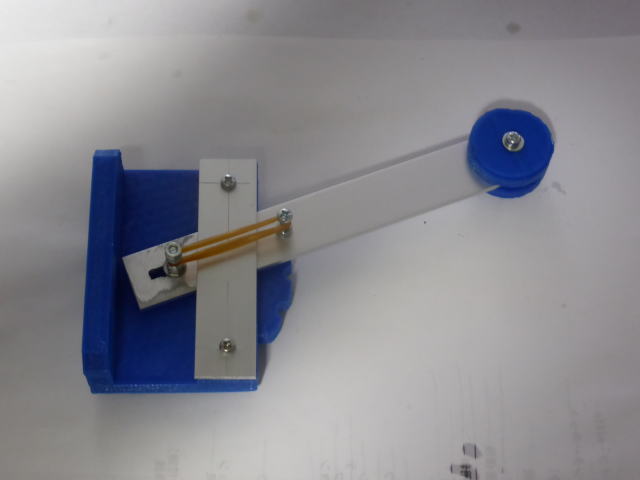

握り玉もつけました。 ギヤーを降ろしている状態 |
||||||
![]() |

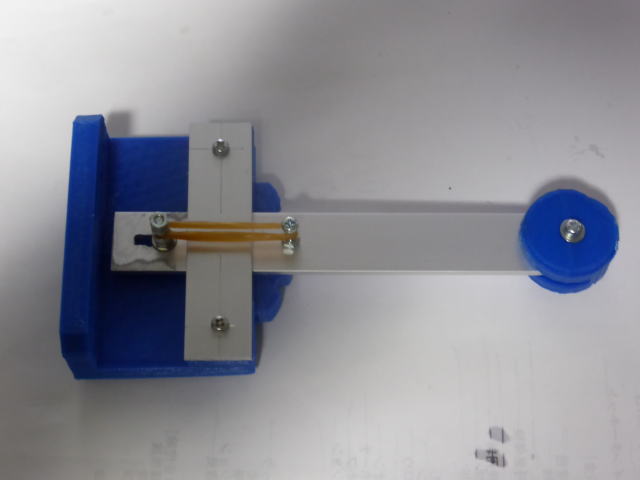

中立状態 | ||||||
![]() |

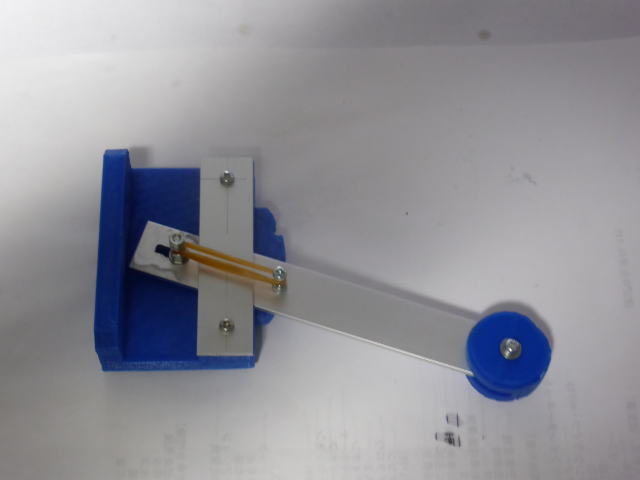

ギヤーを上げている状態 | ||||||
![]() |

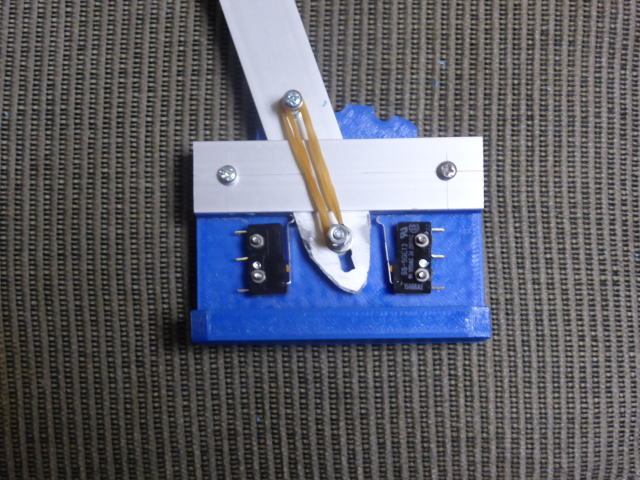

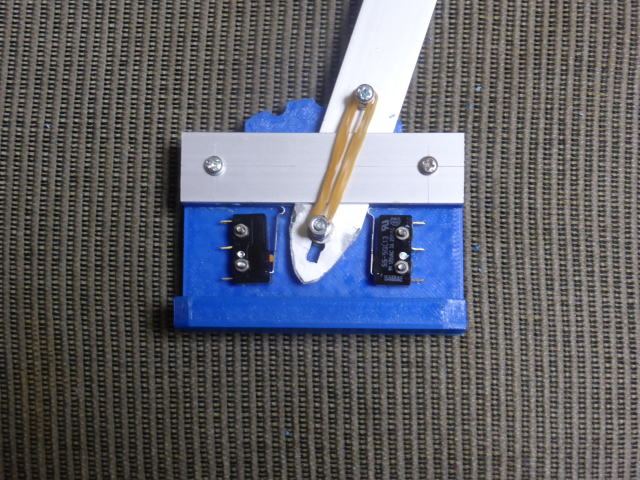

マイクロスイッチを付けました。 Down側 |
||||||
![]() |

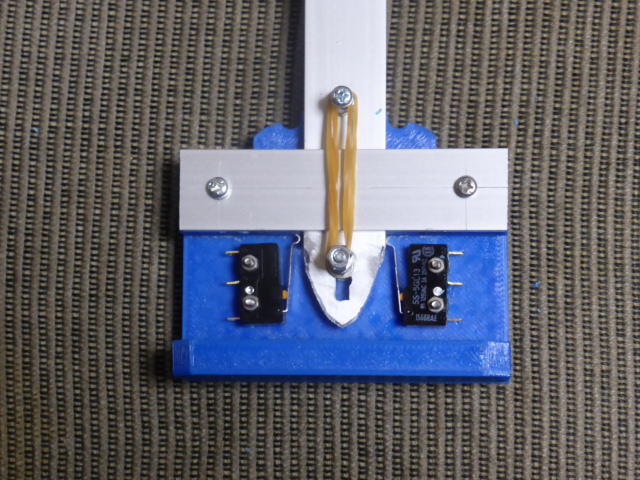

中立位置 | ||||||
![]() |
Up側 | ||||||
![]() |

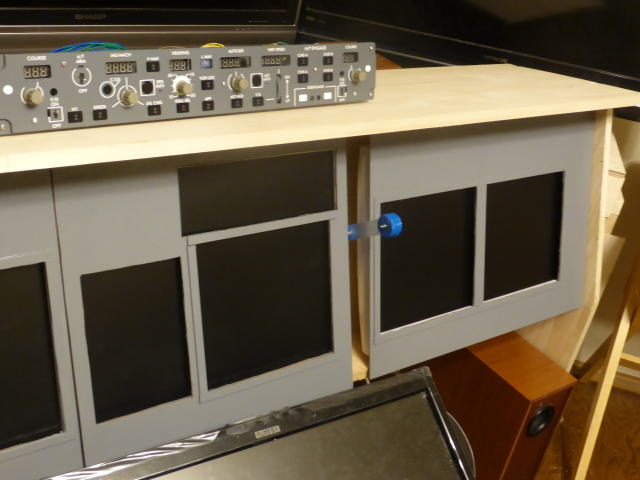

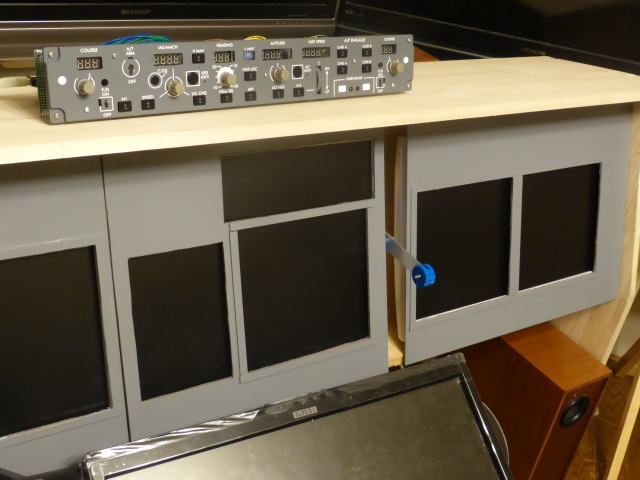

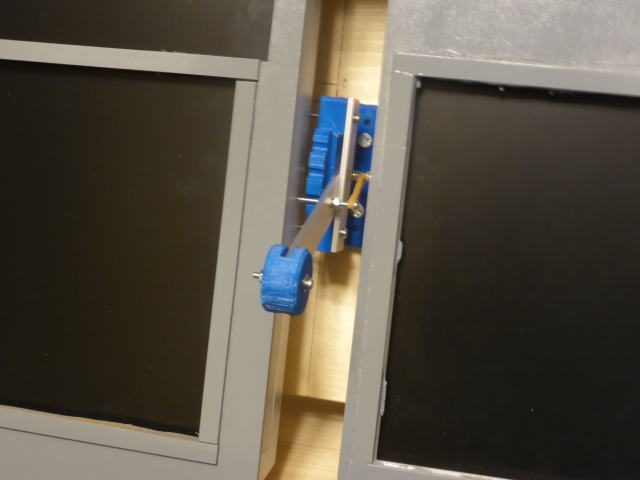

取り付けて見ました。 |
||||||
![]() |
ギヤが降りている状態です。 |
||||||
![]() |
ギヤが上がっている状態です。 | ||||||
操作中の動画 | |||||||
このようにランディングギヤーのレバーが簡単に作れました。 3Dプリンターのおかげです。 朝から始めて夕方には出来ました。 しかも印刷中は他の事をしていますので正味は4時間かかっていないと思います。 3Dプリンターは頭で考えた任意な形状のパーツを容易に作成できますのでとても便利です。 ABSを使えば強度も十分です。 ホームコックピット作りに大活躍です。 |
