モーターライズドスロットルクオドラント自作１０

2017/04/13

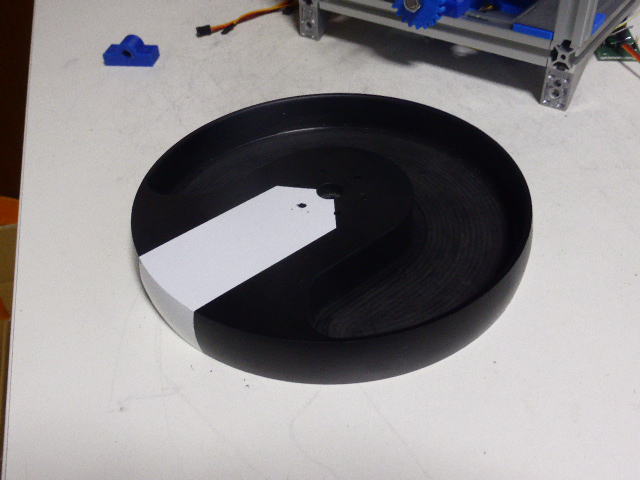

						これはトリムホイールです。 これもfuji3様から頂戴しました。 このホイールを取り付けます。

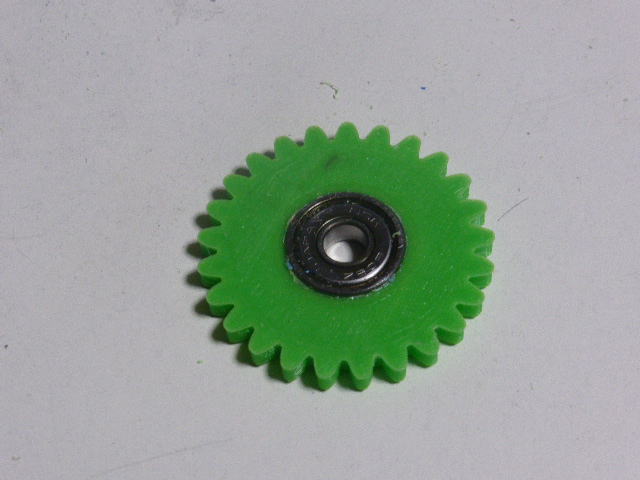

						これはトリムホイールのゲージ用のギヤーです。 軽く回るようにボールベアリングを付けました。 このギヤーにゲージ用の針を付ける予定です。

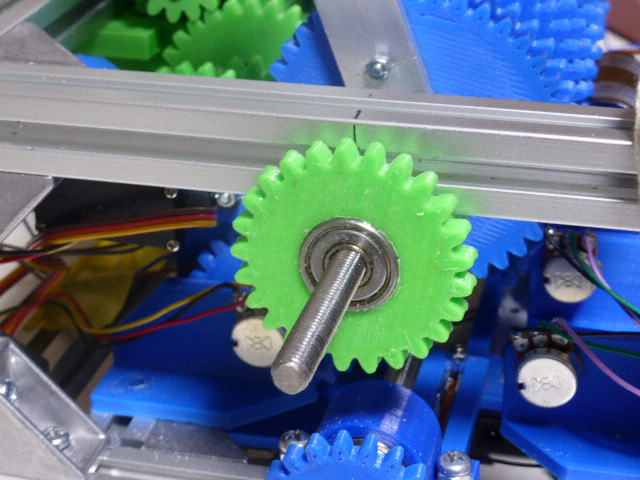

						軸に差し込みました。

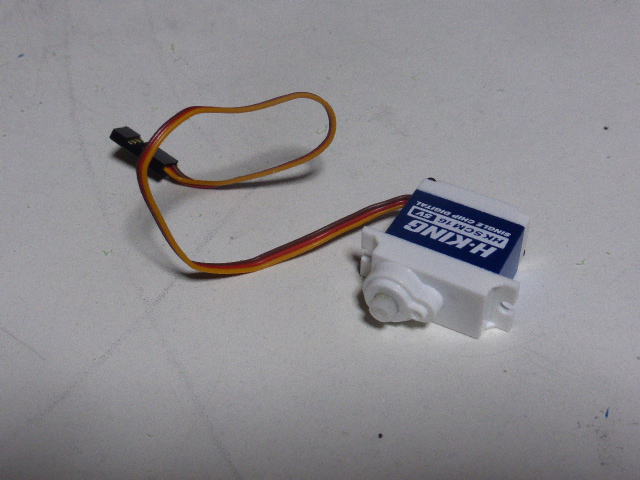

						トリムホイールのゲージ用に購入した小型のサーボモーターです。 負荷が小さいのでこれで十分です。 送料含めて2個で1620円でした。

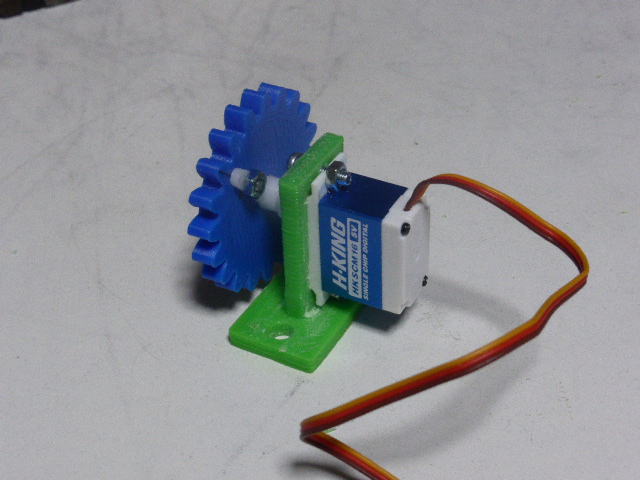

						サーボモーターにピニオンギヤーとブラケットを付けました。

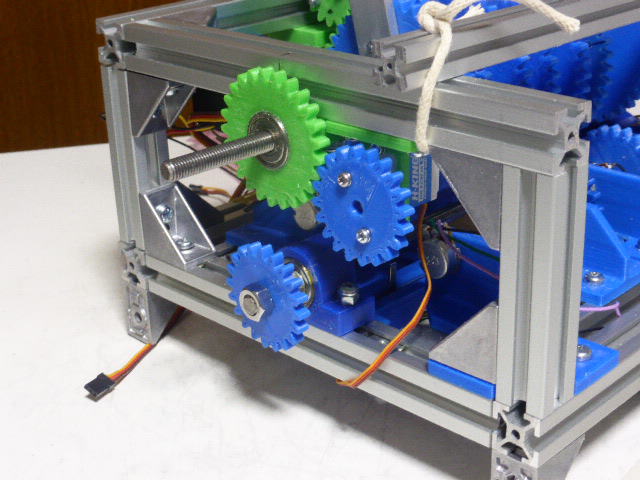

						本体に取り付けました。
						動かしてみました。 調子いいです。

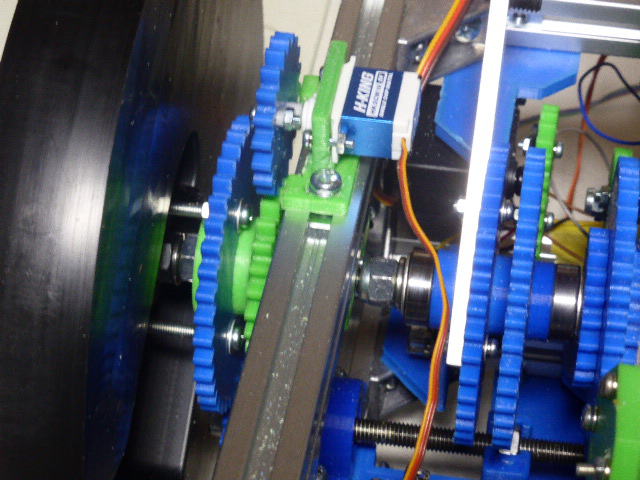

						その後、上のスペースが空いているのに気付いたのでトリムゲージ用サーボの位置を上に変更しました。 主軸の前方はトリムゲージの針が動く場所なのでサーボを主軸の後方に取り付けました。

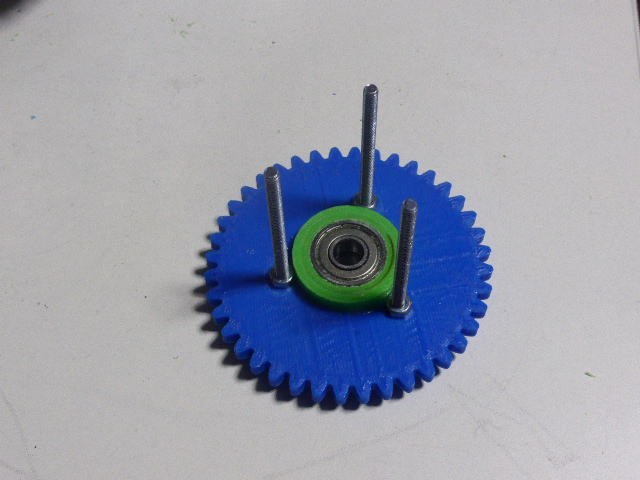

						これはトリムホイールを駆動するギヤーです。 これにもボールベアリングを付けました。 揺れを防止するためベアリングは2個付けました。 ３本のネジはホイールを固定するためのネジです。

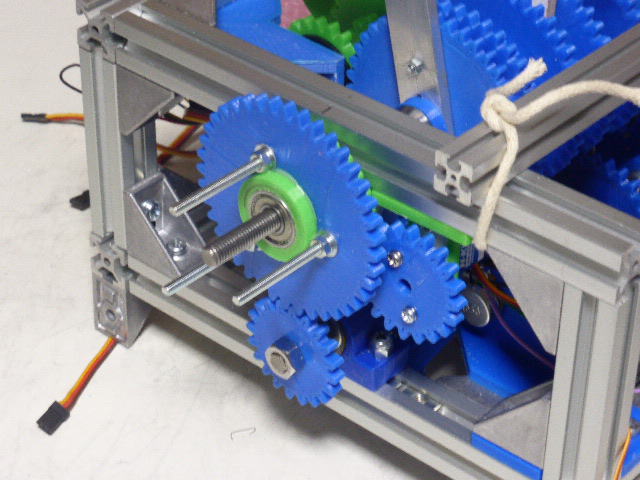

						軸に差し込みました。 抜け止めにはナイロンナットを使います。

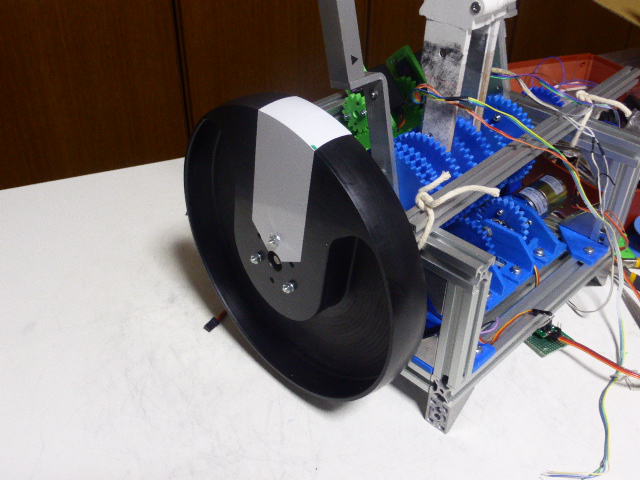

						トリムホイールを取り付けました。
						回してみました。 うまく回りました。
