H-Bot 3Dプリンター組立キット
調整要領
2014年10月9日
| このページは組立キットをご購入いただいたユーザー様用に作成したページですがご自分でパーツを集めて自作される方のために参考用として公開します。 |
 |

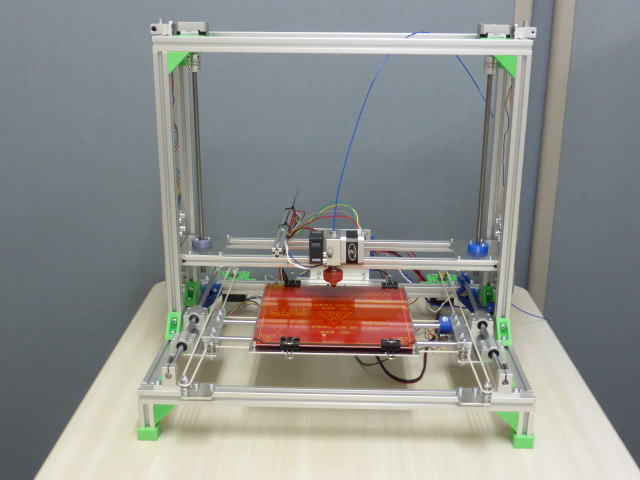

１．プリントヘッドテーブルを水平に調整 左右の送りネジを手で回してプリントヘッドテーブルが水平になるよう調整してください。 |
 |
２．Z軸リミットスイッチの位置 Z軸を原点に緯度した時にプリントヘッドのノズルがガラス板の上0.3mmになるようZ軸リミットスイッチの位置を調整してください。 |
 |

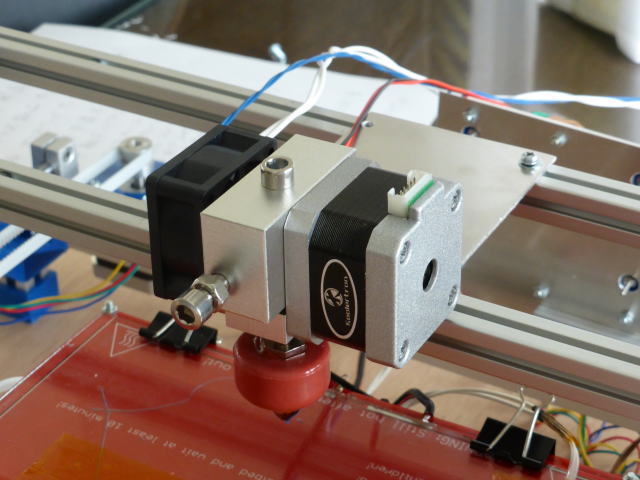

３．プリントヘッドのX方向の位置調整 ヒートテーブルをホーム位置へ移動させた時、プリントヘッドのノズルのセンターがヒートテーブルのX軸の原点位置になるようプリントヘッドブラケットのネジをゆるめて位置を調整してください。 |
 |

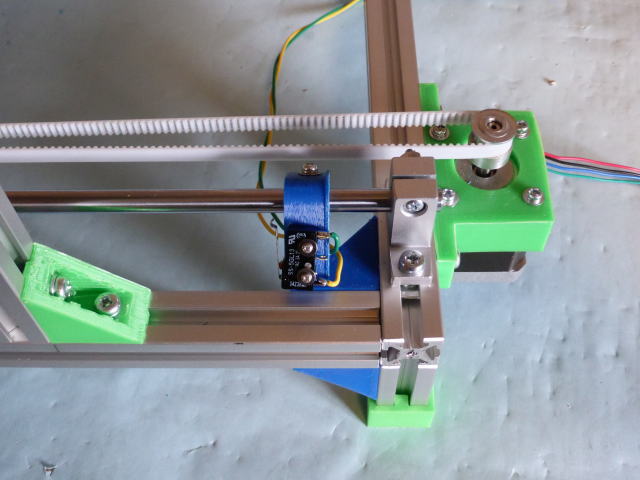

4．Y軸リミットスイッチの位置 ヒートテーブルをホーム位置へ移動させた時、プリントヘッドのノズルのセンターがヒートテーブルのY軸の原点位置になるようY軸のリミットスイッチの位置を調整してください。 シャフトサポートとの隙間が10mm位がいいようです。 この隙間を大きくすると200mm動かした時YキャリヤがH-Botフレームに衝突してしまいますので注意してください。 |
 |

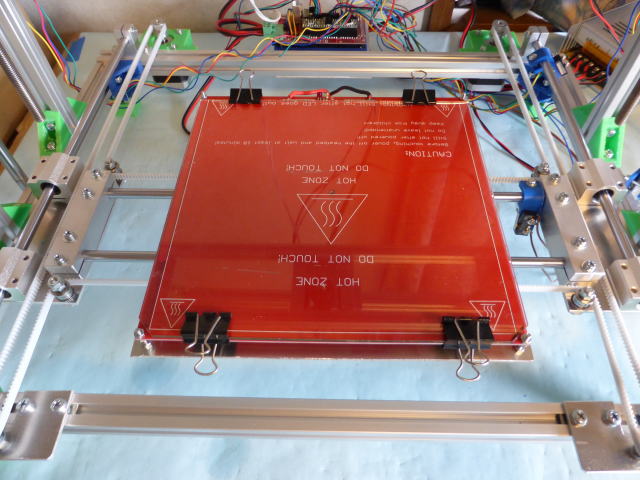

５．ヒートベッドの水平調整 ヒートベッドの4角のネジを調整してヒートベッドが水平になるよう調整します。 Z軸を原点に移動した時ノズルとの間隔が0.3mmになるようにしてください。 ヒートベッドをXYの原点(0mm)と最大位置(200mm)に移動して4角全部が0.3mmになるよう調整してください。 |
