3Dプリンターのコストダウン

Y軸のモーターを1台に

2015年7月9日

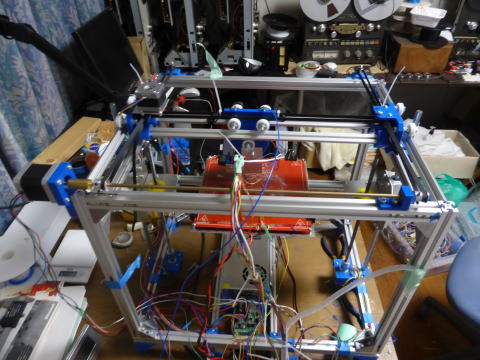

	2台で駆動していたY軸のモーターを1台にしました。 1本の軸にタイミングプーリーを2個取り付けてX軸フレームの左右を同時に動かします。

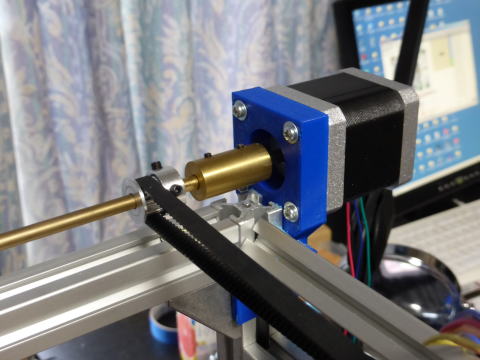

	こちらは右側

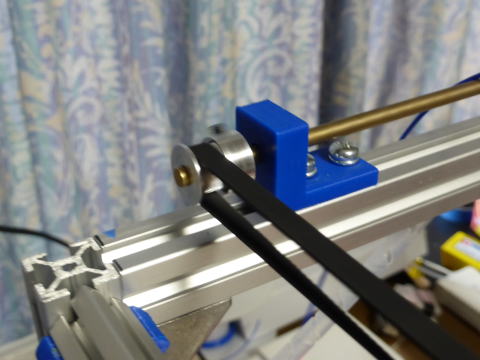

	こちらは左側でベアリングサポートとタイミングプーリーです。
	動かしてみました。

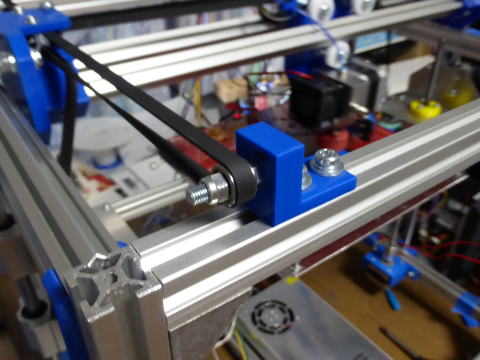

	これはアイドラーです。 樹脂パーツは駆動軸のベアリングサポートと同じものです。

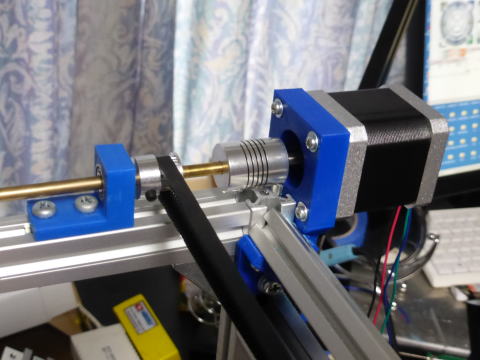

	Y軸駆動部分にベアリングとカップリングを付けました。 最初はリジットカップリングを用いてベアリングを省略していました。 リジットカップリングは700円から800円もします。 写真のカップリングは安く入手できますのでベアリングを追加してもトータルではこの方が安いです。 見た感じもこの方がいいですよね。
	回る様子
