3Dプリンターのコストダウン

Xキャリッジの改造

2015年7月12日

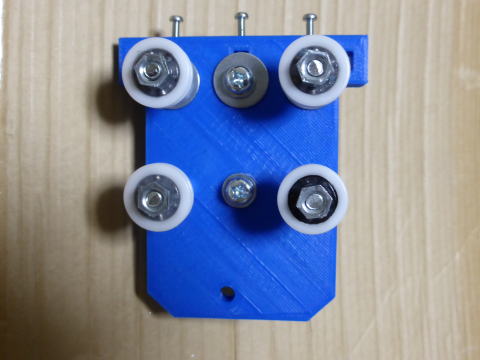

	Xキャリッジを作り直ししました。 前面の樹脂ベアリングを4個にしました。 遊びを小さくするためです。

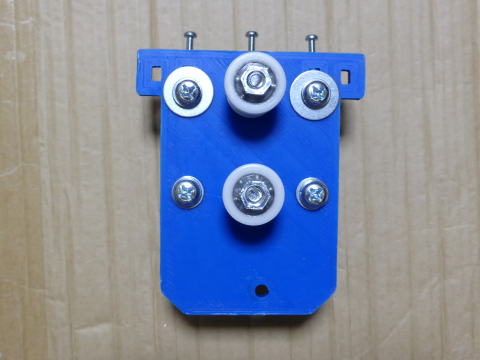

	背面の樹脂ベアリングを2個にしました。 こちらのベアリングは回転止め専用です。

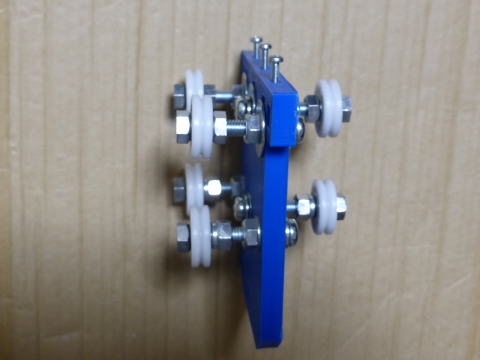

	以前のXキャリッジは通しボルトを3本で構成していました。 今回は各ベアリング専用のボルトにしました。 前と後ろの干渉をなくすためです。

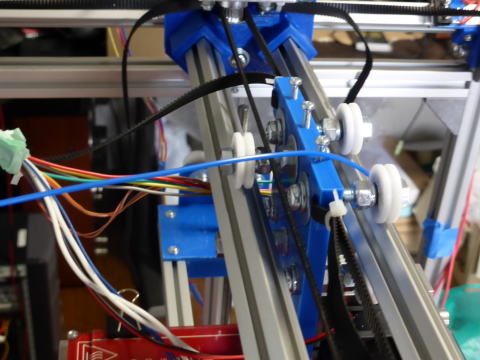

	本体に取り付けました。 前後のボルトを分離したので調整がし易くなりました。 前回より軽い力でスムーズに動くようになりました。

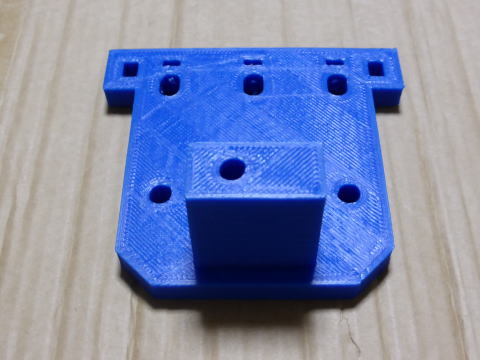

	更に修正を加えました。 プリントヘッドを前方に突き出すため 写真のように高さ30mmのでっぱりを付けました。 これでプリントヘッドが樹脂ベアリングとぶつからない位置になったので24.6mmだけ上へ移動しました。 こうした目的はプリントヘッドの揺れの低減と印刷可能高さの増加です。

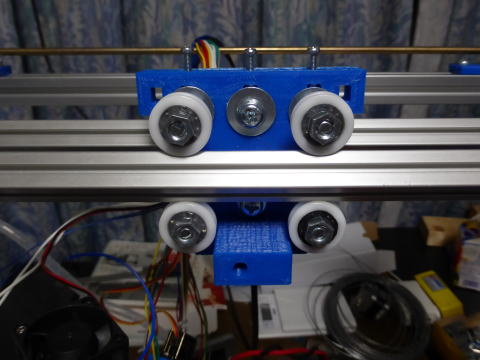

	X軸フレームに取り付けました。

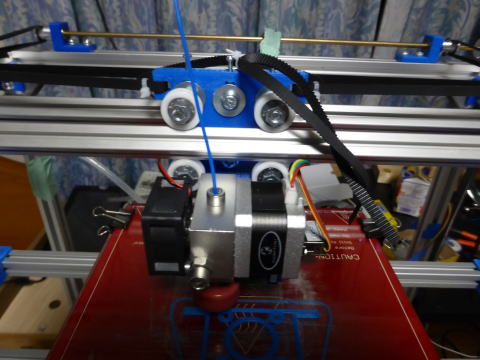

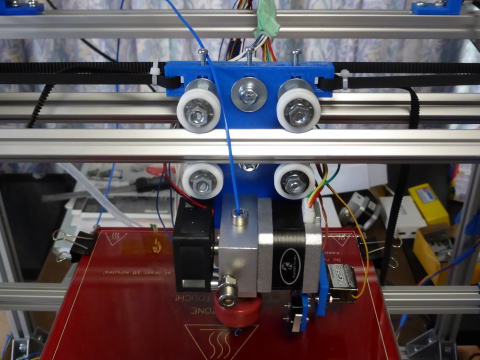

	プリントヘッドを取り付けました。
