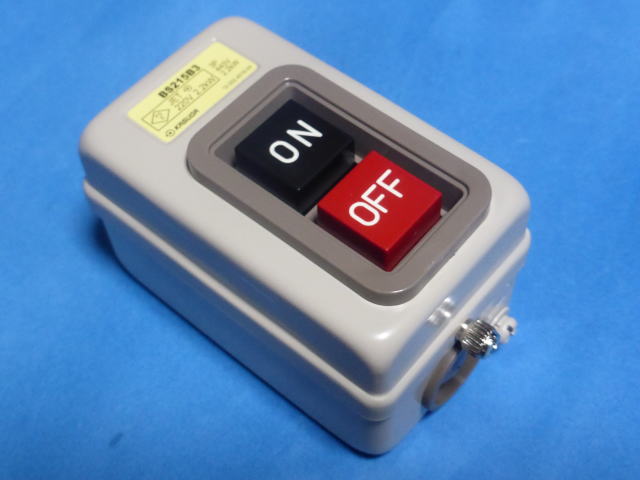

丸鋸をオンオフするスイッチを購入しました。 3相15Aです。 単相用で良かったのですが在庫がなかったので3相用を購入しました。 税込み1375円でした。 |
 |

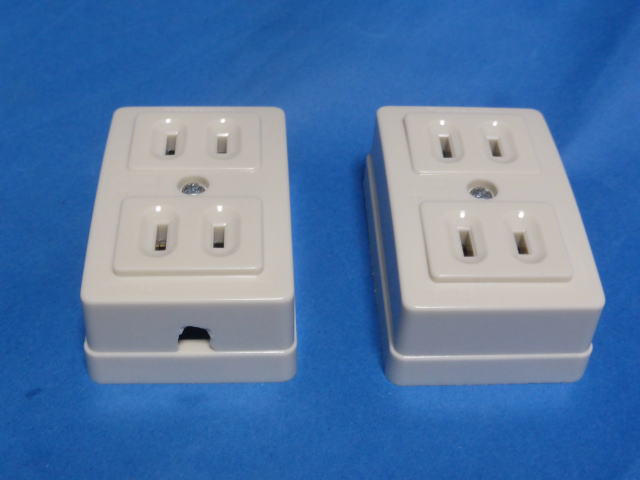

コンセントです。 一つは制御基板用(5Vと12VのACアダプタ) もう一つが丸鋸用です。 税込みで1個275円です。 |
 |

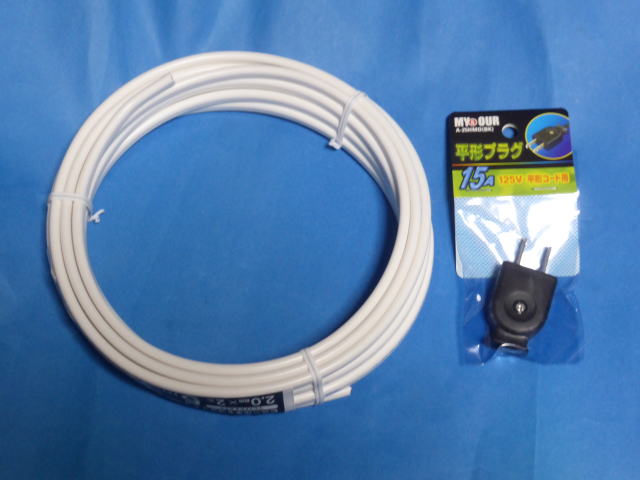

キャブタイヤケーブルとプラグです。 キャブタイヤケーブル(VCTFK2.0X2 長さ5m)・・・662円 プラグ(15A)・・・税込み110円 丸鋸の消費電流が11Aなので17Aまで流せるキャブタイヤケーブルを選びました。 |
 |

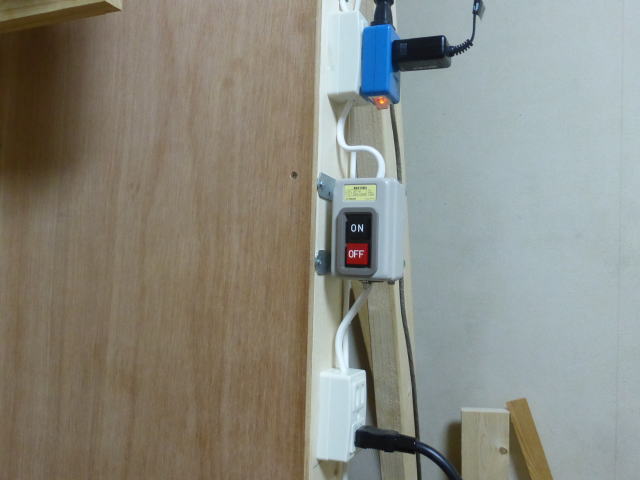

取り付けました。 |
 |

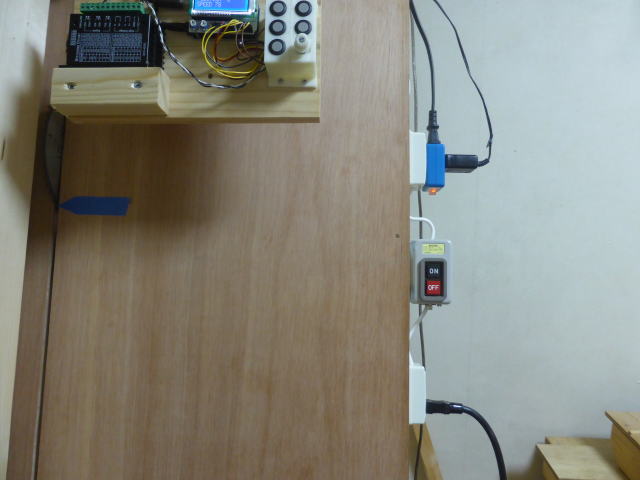

電源は最初に上のコンセントに入ります。 上のコンセントは制御基板のACアダプタ2個(5Vと12V)を接続しています。 入り切りできるように間にスイッチ付きコンセント(青色)を入れました。 電源は上のコンセントを通過して動力用開閉器(中央のON OFFスイッチ)に入ります。 次に下のコンセントに入って丸鋸と接続されます。 |
 |

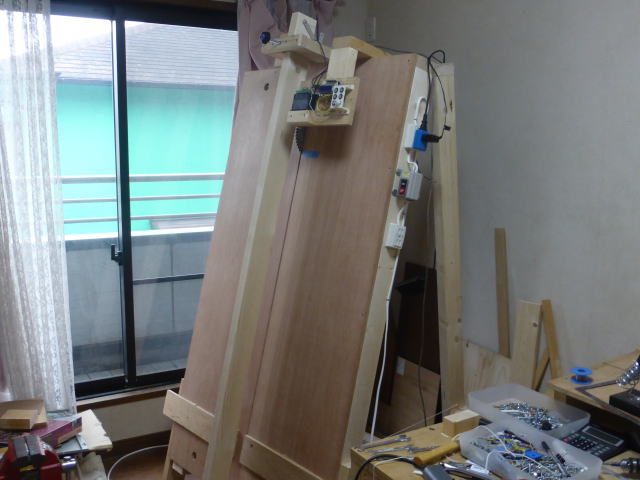

全体像 |
