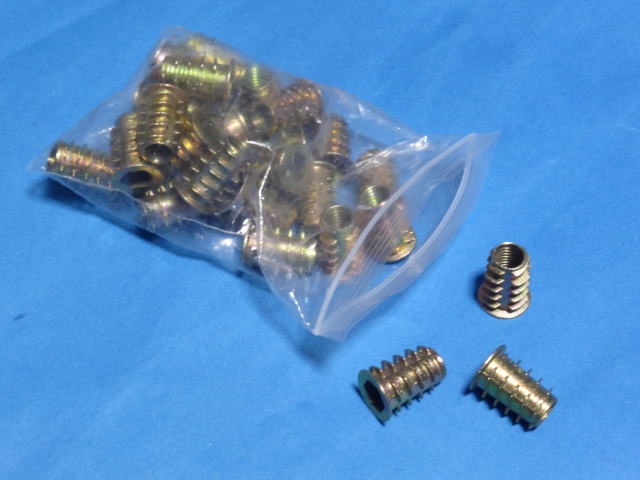

材料を固定するための鬼目ナットを購入しました。 M8X20 30個で1351円でした。 |
 |

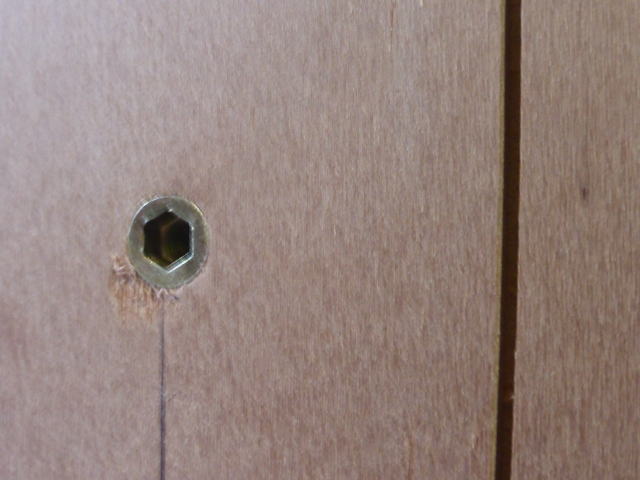

１個取り付けてみました。 下穴はφ10です。 長さ20mmの鬼目ナットの強度を持たすため裏側には12mmのベニヤを当てて合計厚さ24mmにしました。 |
 |

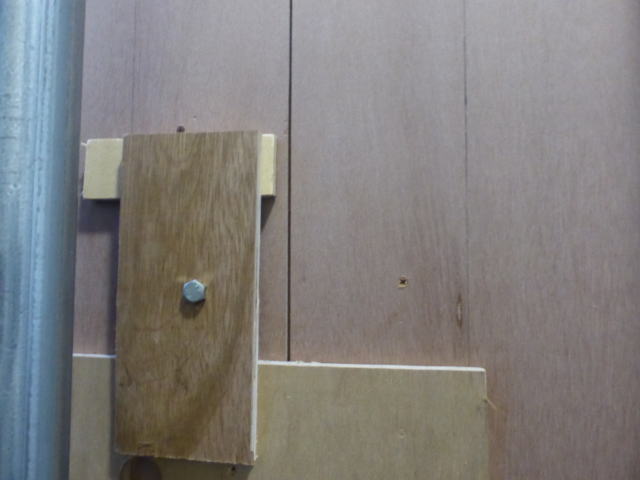

このように材料を固定するのに使います。 このようなクランプ方法で注意しなければいけない事があります。 厚い材料を切断する時クランプがスライド体に当たってしまう恐れがあります。 例えばパネルとスライド体の隙間が50mmとします。 理論的には50mmの材料まで切断できますが50mnnを超えてクランプを取り付ける事ができません。 スライド体が通らないところ(切断箇所から離れたところ)をクランプする事になります。 材料が小さいとそれもできません。 |
 |

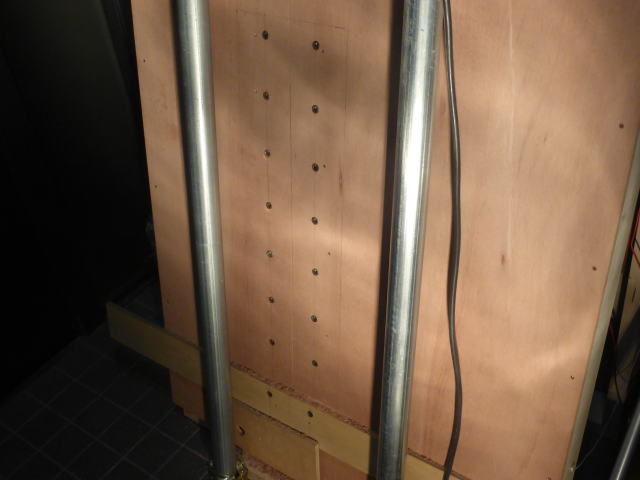

切り込み線の両側に8個づつ、合計16個の鬼目ナットを取り付けました。 上の方は裏板がまだ当てていないので取り付けていません。 |
