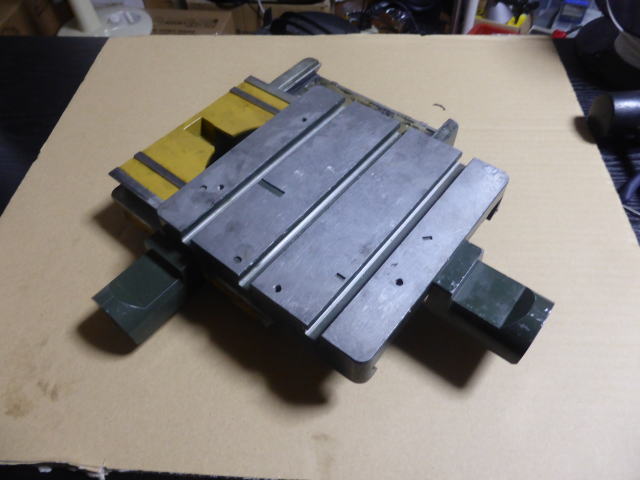

買った物はこれです。 ご覧の通りXYのハンドルはついていません。 送りネジもないです。 だから送料込みで3,210円という安い値段で買えました。 アリ溝の遊びを調節するジブプレートが付いているかどうか確認せずに購入したので不安でしたが付いていました。 送りネジはとりあえずM8の寸切りボルトを使う予定です。 CNCにするならハンドルはなくても良いです。 |
 |

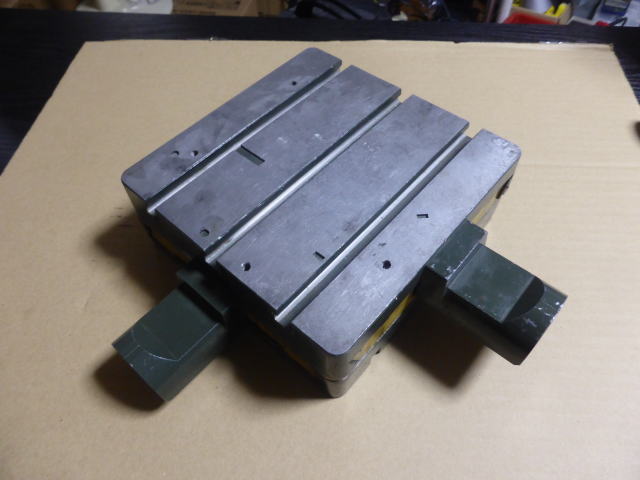

可動範囲はX,Y共にプラスマイナス70mmという仕様です。 写真はXとYをプラス方向に動かした状態です。 ハンドル取付け部(緑色の部分)が外に出っ張っていたのはこのようにプラス方向に動かした時にハンドル操作を可能にするためですね。 |
 |

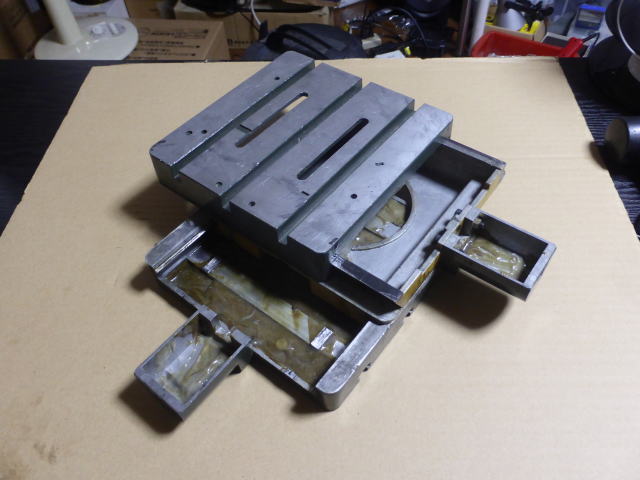

写真はXとYをマイナス方向に動かした状態です。 |
 |

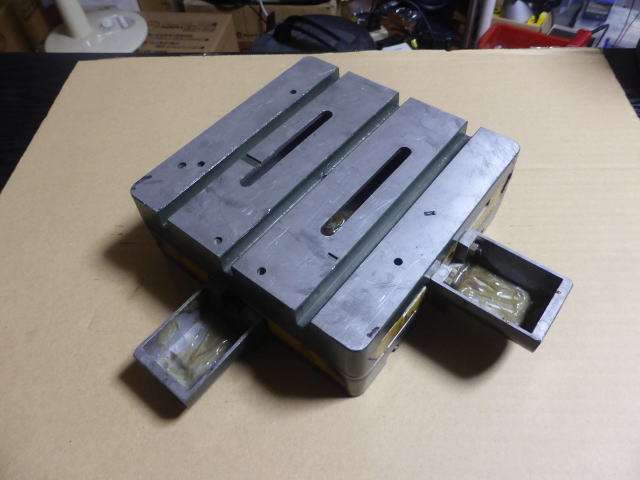

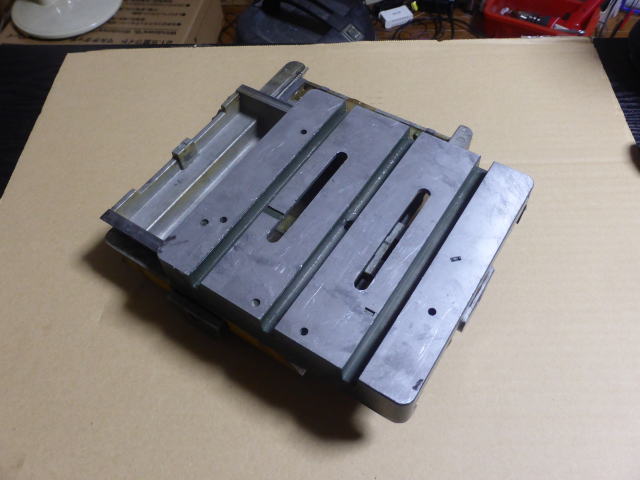

裏側です。 |
 |

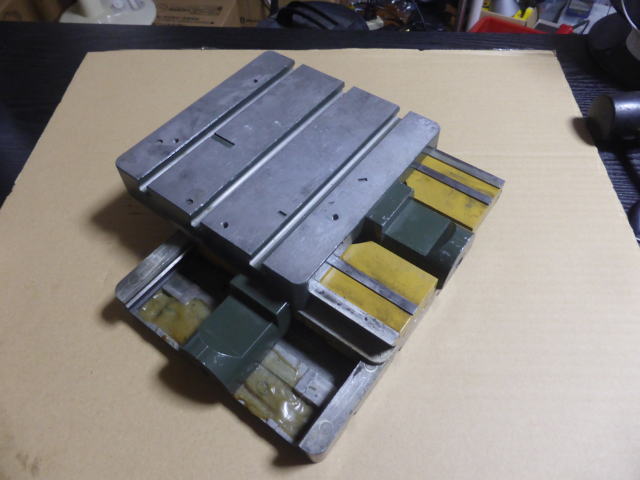

写真はXとYをマイナス方向に動かした状態です。 |
 |
写真はXとYをブラス方向に動かした状態です。 |
 |

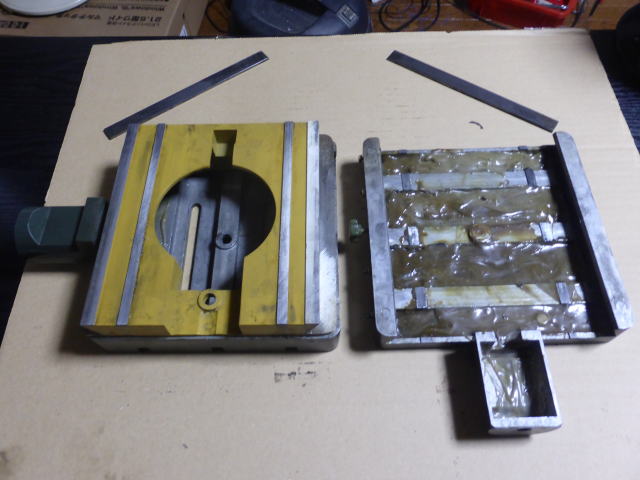

一番下のプレートを外してみました。 ところどころエポキシが塗ってあります。 多分前使用者がビビリ防止に塗ったものと思われます。 きれいではないですが見えないところなので良しとします。 |
 |

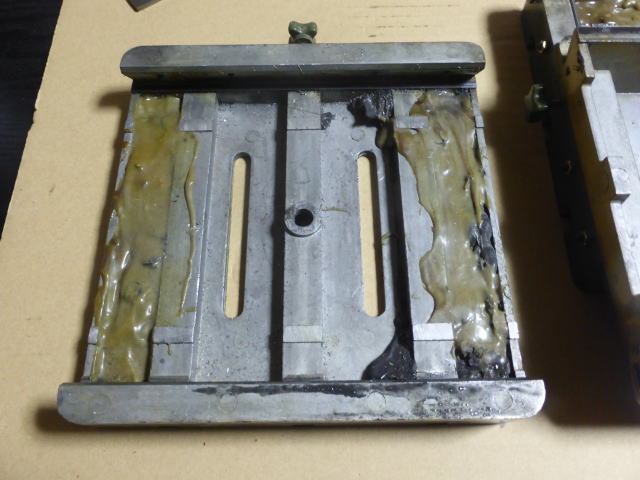

これが一番下のプレートです。 真ん中に見える穴はX軸の送りネジのナットを固定する穴です。 直径はちょうど10mmでした。 |
 |

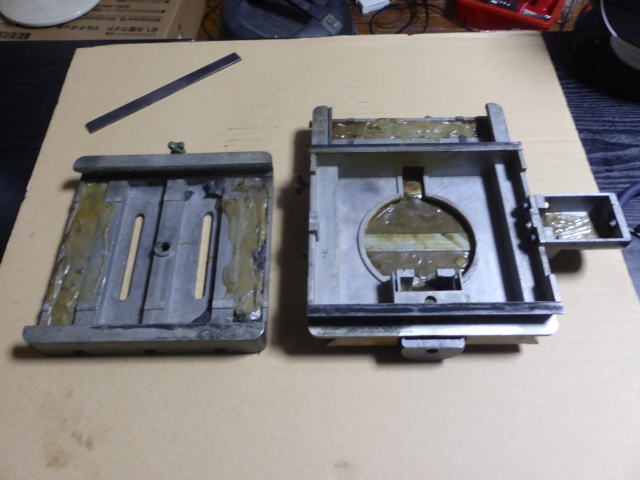

一番上のプレートを外してみました。 |
 |

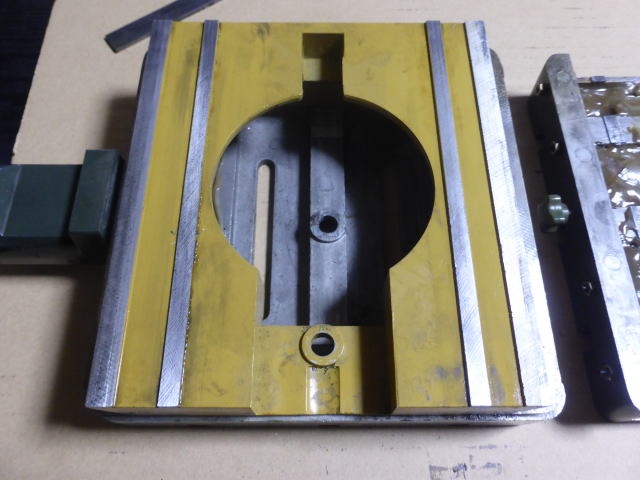

これは中間のプレートです。 中央下の穴はY軸の送りネジのナットを固定する穴です。 こちらも直径はちょうど10mmでした。 |
 |

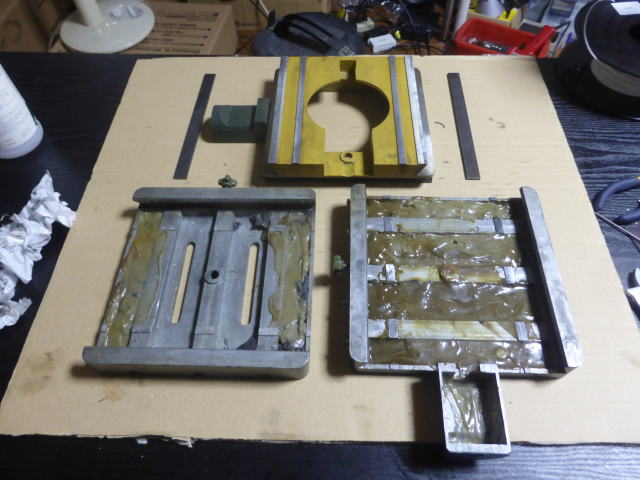

全部分解した様子です。 |
| スライドさせて見ました。 音からも分かるようにどこか引っ掛かりがあるようです。 |
