CoreXY 3Dプリンター改良

ヒートベッドの改良

2018年6月29日


現在の訪問者数


ページビュー数

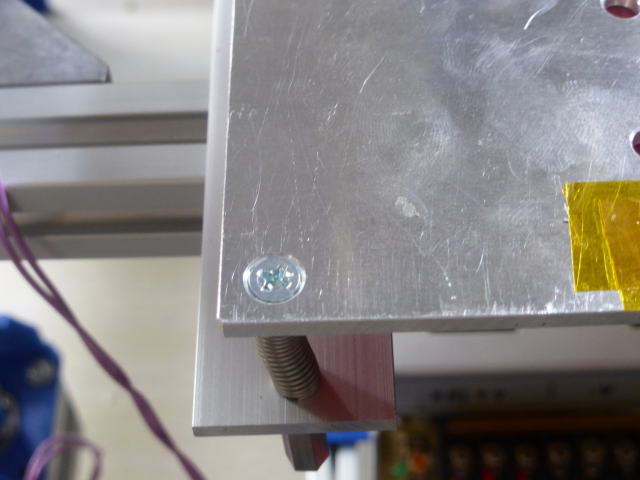

	ヒートベッドの固定ねじをサラ小ネジに変えました。

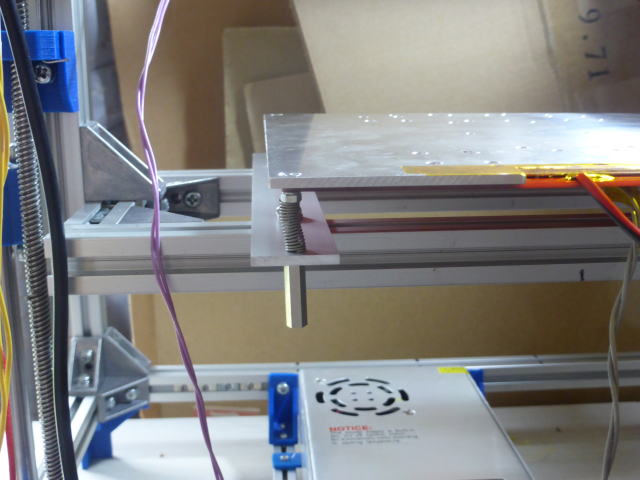

	本体側との間にバネを入れてで固定しました。 高ナットを回してヒートベッド傾きを容易に調整できるようにしました。

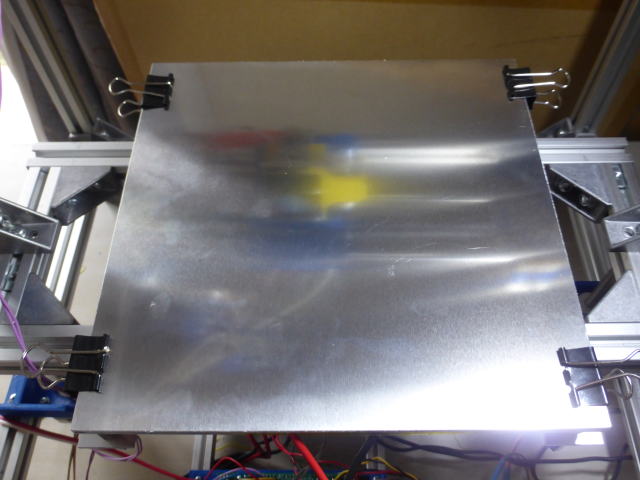

	上にねじが飛び出していないのでアルミ板をまっすぐ置けるようになりました。

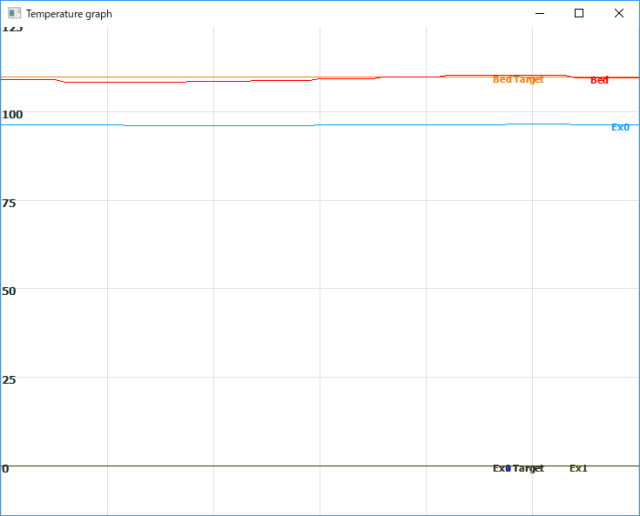

	温度変化のグラフを見てみました。 まずアルミ板1枚の場合です。 赤・・・設定値とヒート基板中央の温度 青・・・アルミ板(1枚)上面の温度 アルミ板上面の温度は設定温度より約12℃低くなりましたが温度変動は明らかに縮小しています。

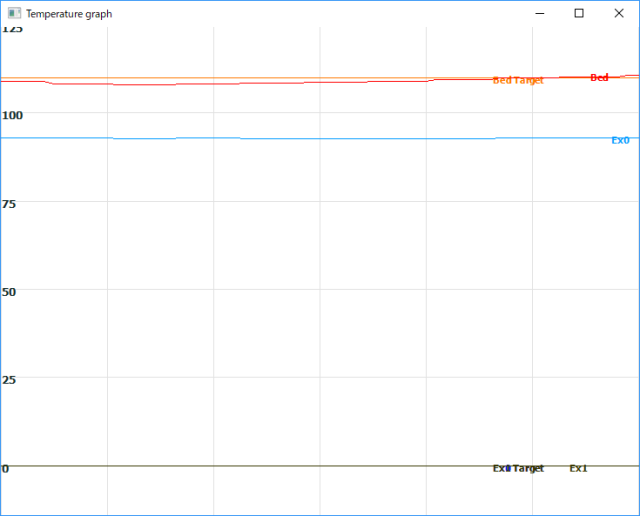

	続いてアルミ板2枚の場合です。 温度差が少し増加しましたが温度の平滑化の面ではほとんど同じです。 アルミ板は1枚にした方が良さそうです。 なぜなら温度差が小さく、到達時間が短くなるからです。
