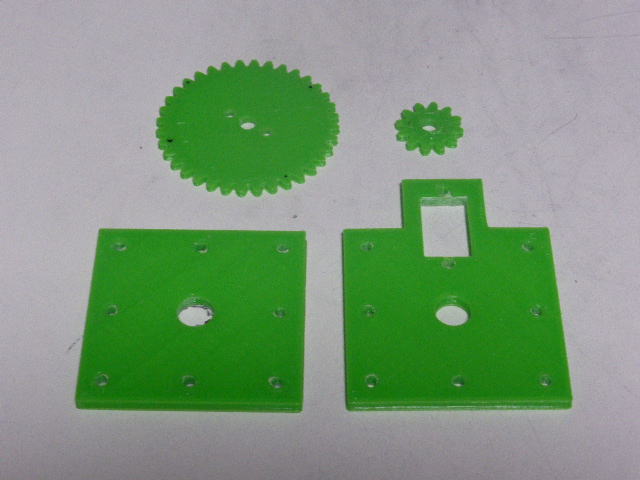

フラップゲージ用のパーツを印刷しました。 サーボの回転範囲は90度です。 一方、フラップゲージの回転範囲は270度です。 3倍の増速が必要です。 ギヤの歯数を36と12にしました。 |
||||||
 |

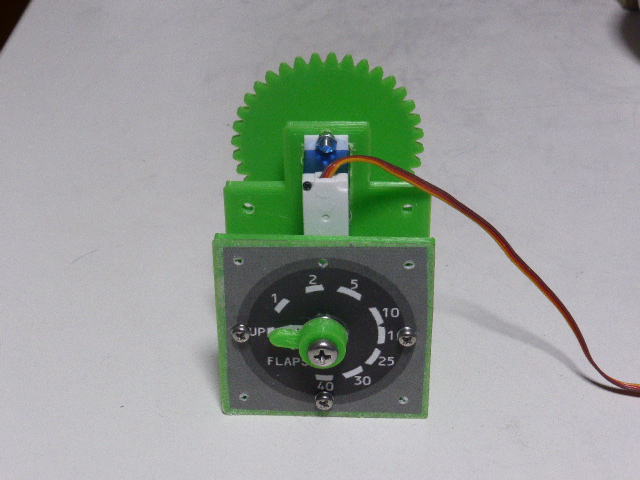

組み立てました。 正面 目盛り板は画像を検索して印刷した紙を貼りました。 |
||||||
 |

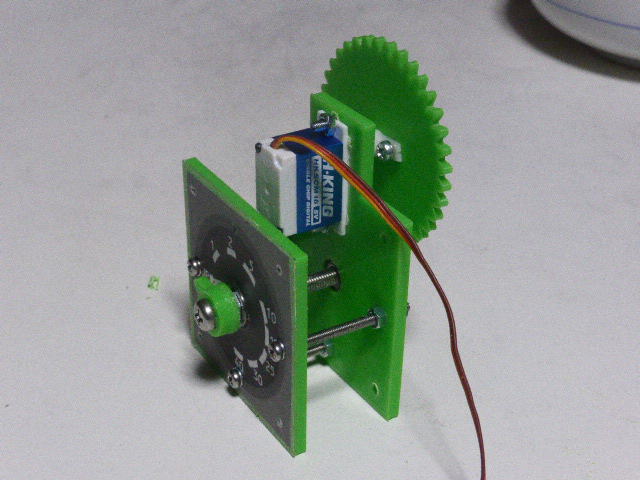

斜め方向 フラップゲージの上部にスペースがあったのでサーボを上部に取り付けました。 |
||||||
 |

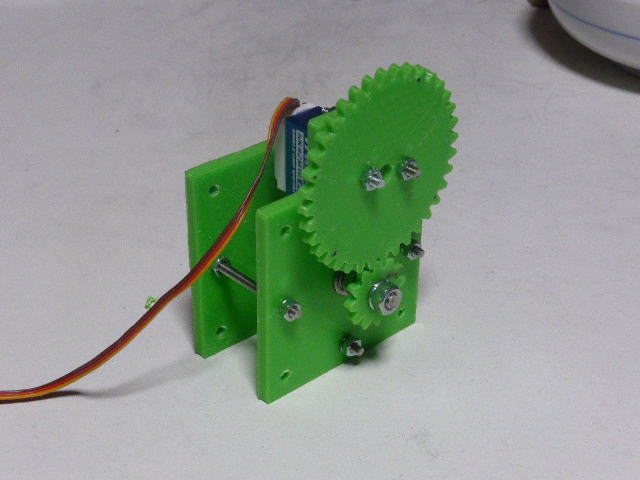

背面 | ||||||
| 動作テストの動画 | |||||||
 |

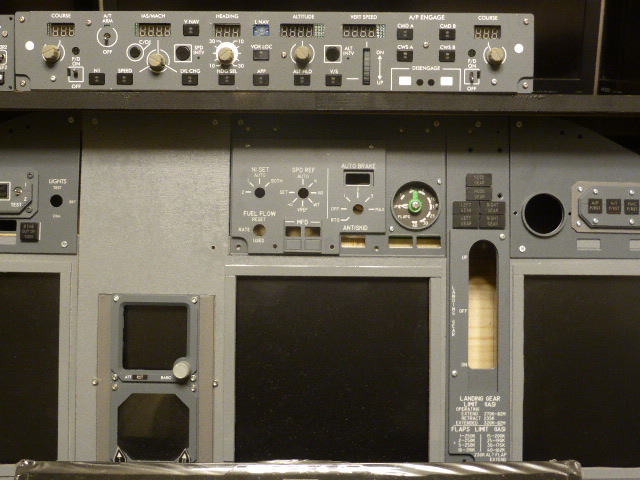

パネルに取り付けました。 | ||||||
 |

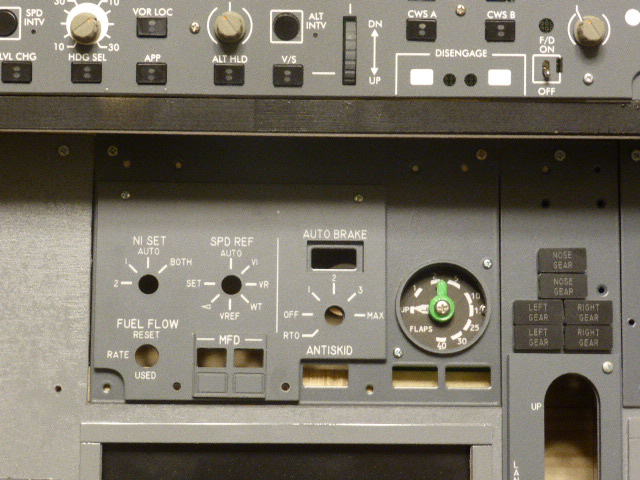

拡大しました。 | ||||||
