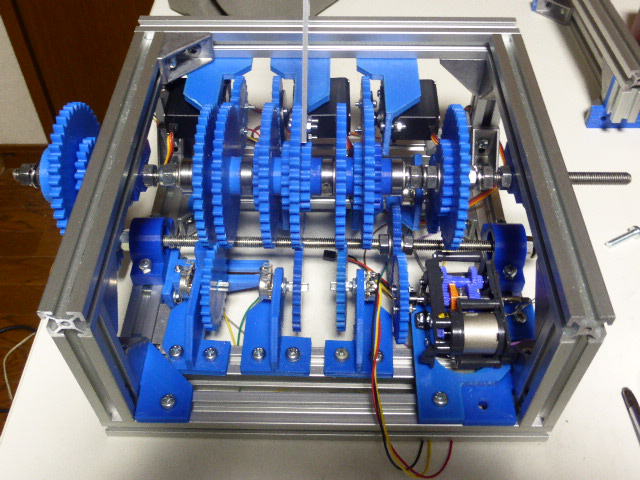

サーボモーターと可変抵抗を全部取り付けました サーボモーター‥‥３個 ギヤードモーター‥‥１個 サーボ用可変抵抗‥‥４個(内１個はスライド型) 操作用可変抵抗‥‥４個 互いにぶつからないように配置に苦労しました 最終的には小型のサーボモーターが後2個付きます。 トリムホイールのゲージ用です(左右各１個) |
||||||
 |

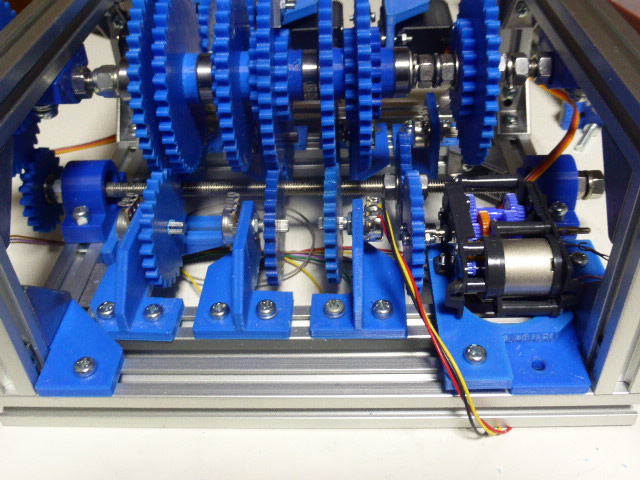

手前の下には３個の可変抵抗とギヤードモーター１個がついています 左から スピードブレーキ操作用 エンジン１スロットル操作用 エンジン２スロットル操作用 トリムホイールドライブ用 隠れていて見えませんが下部中央左にはトリムホイールサーボ用のスライド型可変抵抗が付いています |
||||||
 |

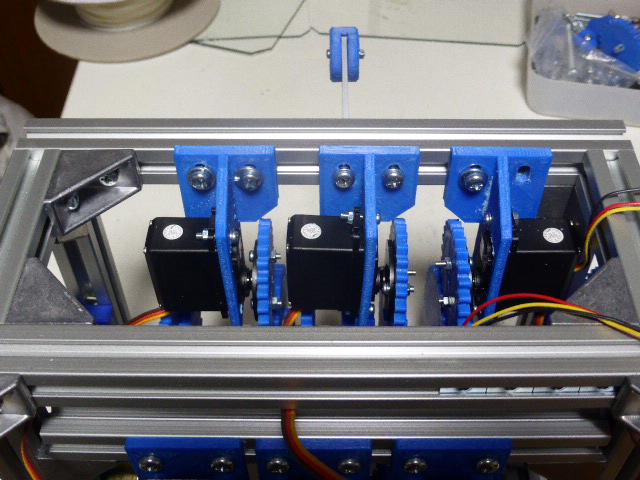

後方の上にはサーボモーターが３個付いています 左から エンジン2スロットル用 エンジン1スロットル用 スピードブレーキ用 |
||||||
 |

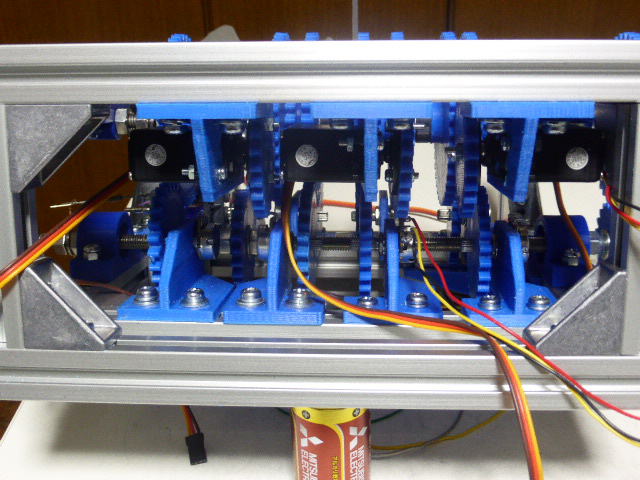

後方の下には可変抵抗が４個付いています 左から フラップ操作用 エンジン２スロットルのサーボ用 エンジン１スロットルのサーボ用 スピードブレーキのサーボ用 |
||||||
 |

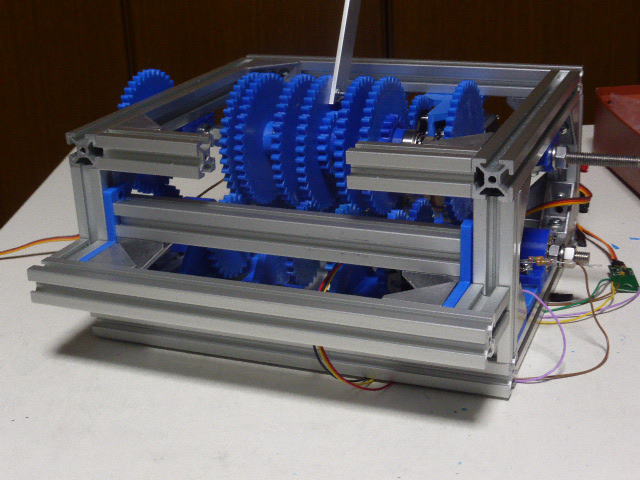

手前側は左のようなフレームが付きます 外側のカバーを固定するための骨組みです |
||||||
