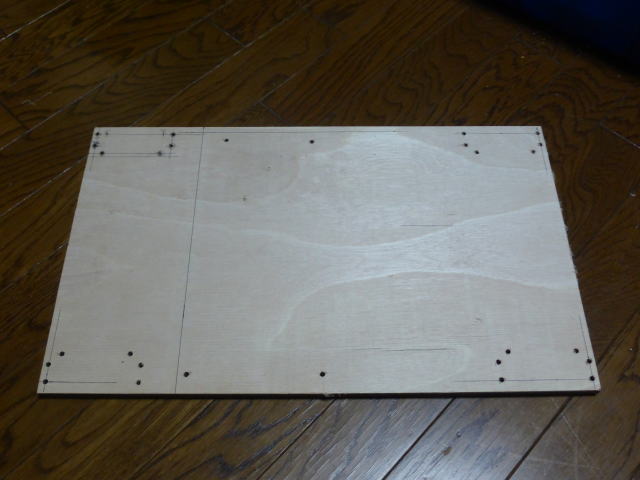

この板は丸鋸を取り付ける板です。 丸鋸はこの板に固定された状態でスライドさせます。 サイズは300X492mmです。 ベアリングホルダと丸鋸の取り付け穴を開けました。 |
 |

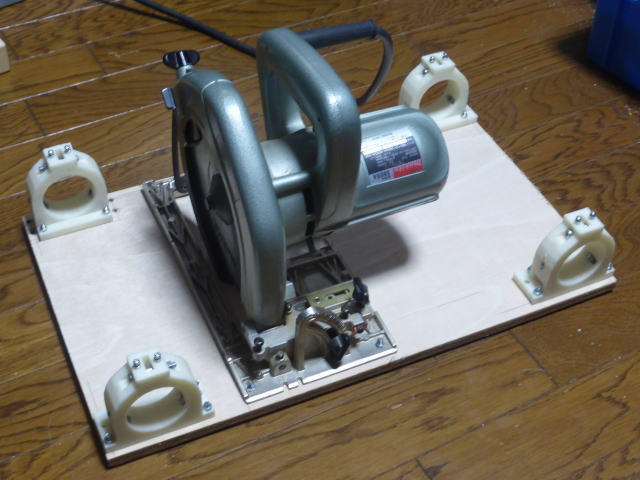

ベアリングホルダーと丸鋸を取り付けました。 2本の単管の間隔は400mmにしています。 もう少し狭く例えば350mmにしてもいいのですが400mmにした理由があります。 丸鋸を今の状態から90度回転させます。 丸鋸の刃は水平方向をカットするようになります。 その状態で丸鋸の上下方向の位置を固定して材料を横引きします。 そのように使う事で1000mmを超えるカットも可能になるのです。 そういう使い方をするかもしれないので丸鋸を90度回転するスペースを確保するため単管の間隔を400mmにしました。 一方、縦方向の寸法は300mmですがこれはなるべく短くしました。 理由は最大切断長さを最大化するためです。 |
