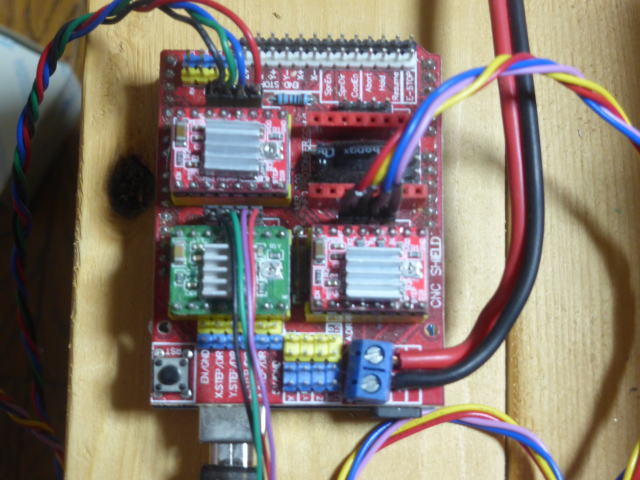

制御基板の結線の様子 線の色を写真に合わせてください。 右下の赤と黒の線は+12Vの電源線です。 色を間違わないよう結線してください。 赤・・・・+12V 黒・・・0V(GND) 間違うと壊れる可能性があります。 |
 |

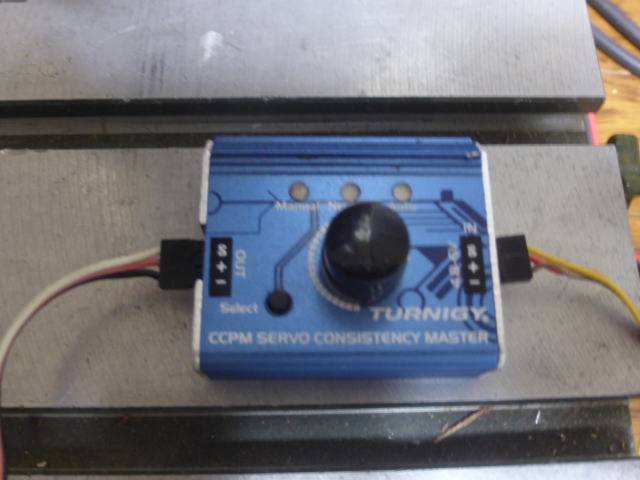

スピード調整用のサーボコントローラです。 右側・・・5V電源入力 左側・・・スピードコントロール出力 線の色を写真に合わせてください。 間違うと壊れる可能性があります。 |
 |

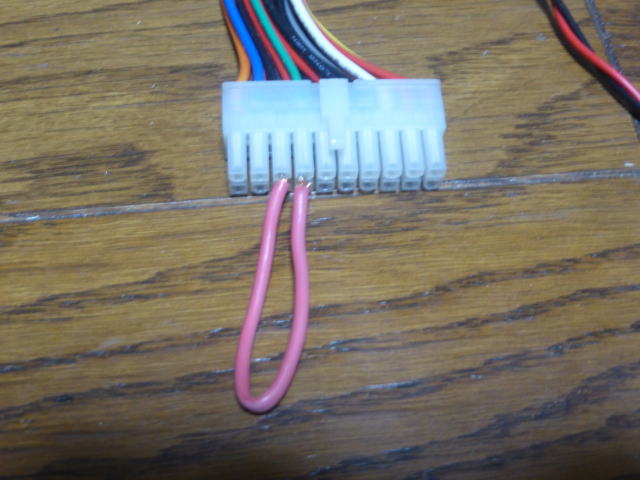

PC用の電源を利用しています。 写真のような短絡線を接続する事で電源ONの状態になります。 |
