オープンリールデッキ
ヘッド用延長ケーブル
2014年4月5日
ヘッドの延長ケーブルを作ってX-1000RのヘッドをX-10Rのアンプに接続すればヘッドユニットの交換をしなくて済みます。 コネクタが手に入るならその方が断然楽です。 |
|
 |

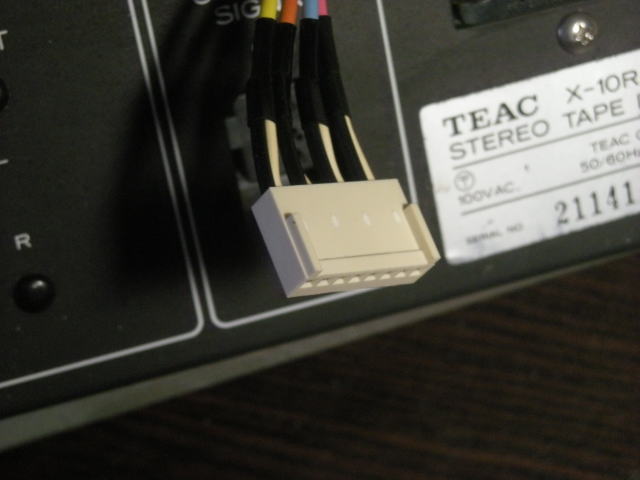

再生ヘッド用のケーブルです。 左チャンネル用と右チャンネル用に分かれています。 |
 |

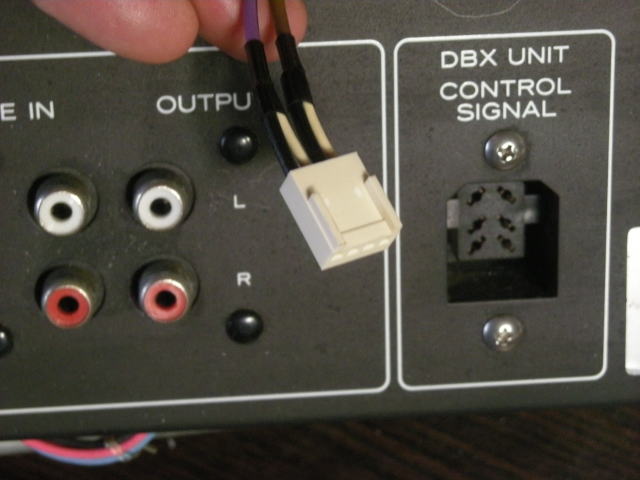

こちらは録音用ヘッドのケーブルです。 |
 |

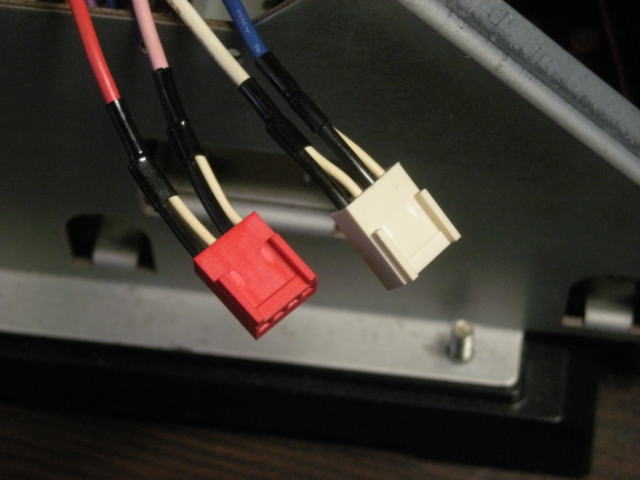

こちらは消去用ヘッドのケーブルです。 |
コネクタはモレックスの5051というタイプである事が分かりました。 大須の第２アメ横へ買いに行く事にします。 |
|
 |

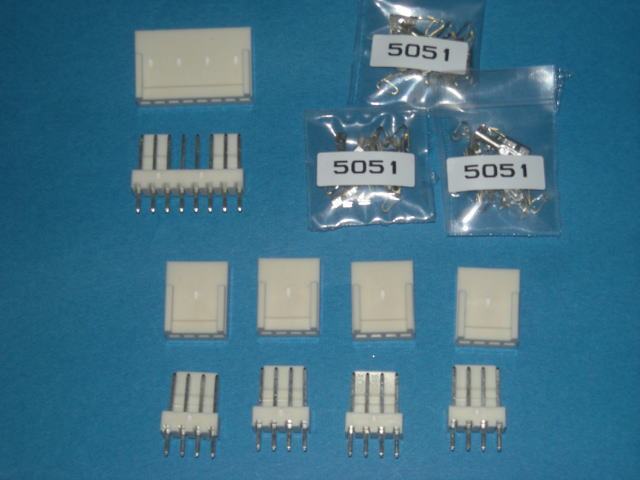

第２アメ横でモレックスの5051コネクターを買って来ました。 8ピン1組と4ピン4組を使います。 間違えました。 4ピンは3個でよかったです。 いや消去ヘッドは音質に影響ないはずなので延長ケーブルは不要です。 4ピンは2個でよかったです。 |
 |

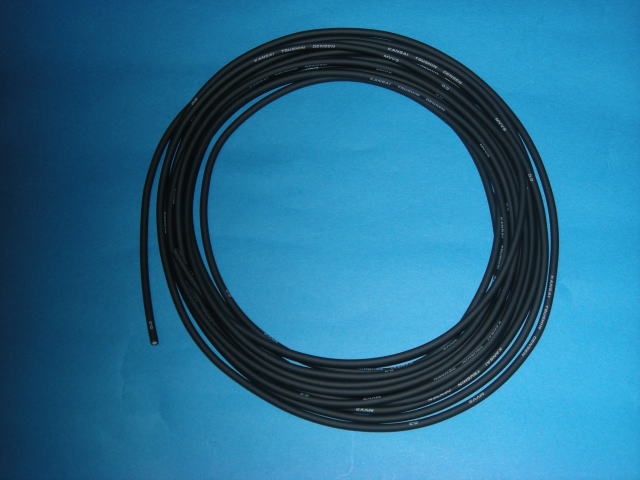

こちらはシールド線です。 ヘッドの配線はすべてシールド線が使われています。 600mmの長さに切ったものを8本用意します。 |
 |

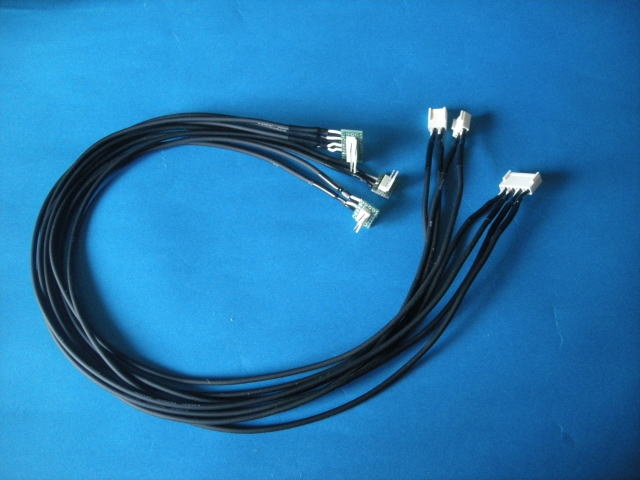

延長ケーブルができました。 |
 |

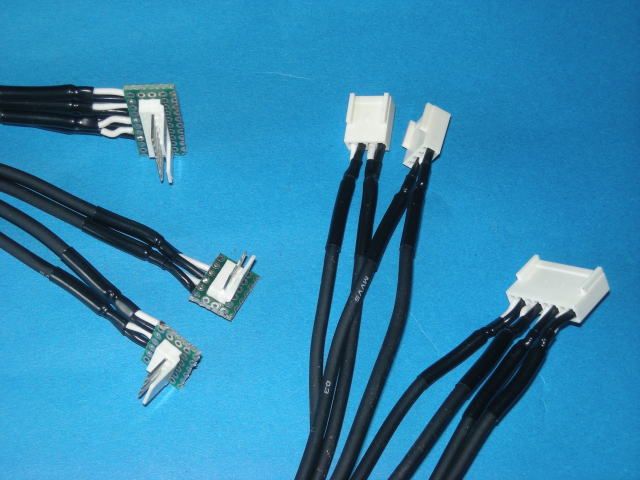

オス側は補強のためスルーホール基板を使いました。 |
